Scheibenbremse COMBISTOP S1 FLAT

gefederte Spannungfür FahrzeugeCC-Spannung

Produktübersicht

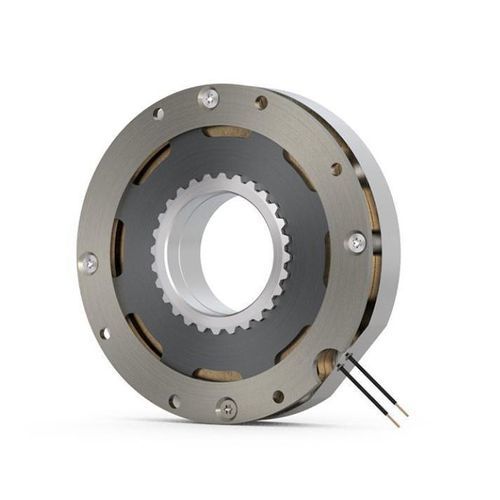

Die COMBISTOP S1 FLAT ist eine federkraftbetätigte Haltebremse im flachen Design, entwickelt für sehr beengte Einbausituationen wie AGV- und Robotik-Anwendungen. Das patentierte Reibsystem ermöglicht ein höheres Bremsmoment gegenüber konventionellen Federkraftbremsen, indem Bewegungsenergie durch Reibung zwischen Reibscheibe, Anker und Flansch in Wärme umgewandelt wird. Der aktuelle Drehmomentbereich liegt bei 3,4 Nm bis 10,8 Nm. Das Plug-&-Play-Konzept und der anbaufertig eingestellte Luftspalt ermöglichen eine schnelle Montage und kurze Inbetriebnahmezeiten. Die Bauart kommt ohne Seltene Erden aus und bietet eine Leistung vergleichbar mit Permanentmagnetbremsen, was die Materialunabhängigkeit und Lieferkettenstabilität verbessert.

Highlights

• Zwei Baugrößen
• Ohne Seltene Erden für maximale Materialunabhängigkeit
• Drehmomentbereich: 3,4 Nm - 10,8 Nm
• Umgebungstemperatur: -40 °C bis +80 °C
• Ausgelegt für S1-Betrieb / 100 % Einschaltdauer
• Hohe zulässige Notstopp-Reibenergie
• Stabiles Bremsmoment
• Integrierte Kabelführung
• Bis Isolationsklasse F nach VDE 0580
• Standardspannung: 24 V

Technische Daten
Größe | Kennmoment M2 [Nm] | Min. statisches Moment bei 80 °C M4min80 [Nm] | Standardleistung [W] | Durchmesser [mm] | max. Nabenbohrung [mm]
769 | 3,4 | 2,1 | 42 | 63,5 | 22
770 | 10,8 | 6,5 | 36 | 94 | 34

Eigenschaften / Spezifikationen

• Modell: COMBISTOP S1 FLAT
• Brand: KEB Automation KG
• Drehmomentbereich: 3,4 Nm – 10,8 Nm (Nenndrehmoment erreicht nach Applizierung/Bedämpfung der Reibpartner)
• Baugrößen: 769 (3,4 Nm) und 770 (10,8 Nm) mit entsprechenden Mindeststatischen Momenten bei 80 °C
• Standardleistung: 42 W (Größe 769) / 36 W (Größe 770)
• Außendurchmesser: 63,5 mm (Größe 769) / 94 mm (Größe 770)
• Maximale Nabenbohrungen: 22 mm (Größe 769) / 34 mm (Größe 770)
• Umgebungstemperaturbereich: -40 °C bis +80 °C
• Ausgelegt für S1-Betrieb / 100 % Einschaltdauer
• Hohe zulässige Notstopp-Reibenergie und stabiles Bremsmoment
• Integrierte Kabelführung; optional anschlussfertige Kabel, Steckverbinder oder Aderendhülsen verfügbar
• Standardspannung: 24 V; kundenspezifische Spulenspannungen auf Anfrage
• Ohne Seltene Erden im Design (Leistung vergleichbar mit Permanentmagnetbremsen)
• Plug-&-Play-Konzept und anbaufertig eingestellter Luftspalt für schnelle Inbetriebnahme
• Anpassungsmöglichkeiten: modifiziertes Bremsmoment, kundenspezifische Spannungen, kundenspezifische Baugrößen, Steckerkonfektionierung und Werks-/Abnahmebescheinigungen auf Anfrage
