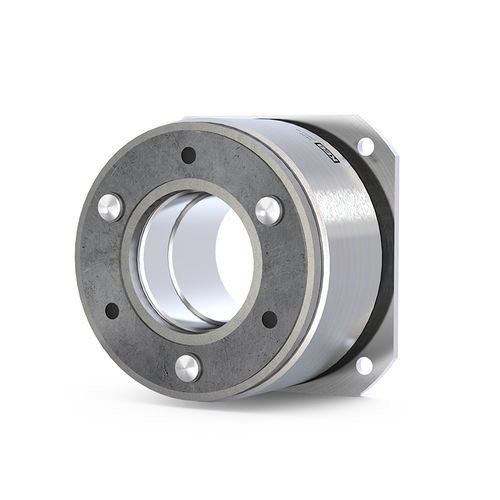

Magnetisch-induktive Bremse COMBIPERM P1

für ServomotorRuhestromPermanentmagnet

Produktbeschreibung
Die COMBIPERM P1 ist eine Permanentmagnetbremse mit reibschlüssiger, verdrehspielfreier Wirkung. Im bestromten Zustand wird das Feld des Dauermagneten aufgehoben und das angeschlossene Bauteil kann restmomentfrei drehen. Bei Notstopp oder Stromausfall greift die Sicherheitsbremse, bremst und hält den Antrieb sicher in Position. Kurze Schaltzeiten und kompakte Bauform machen diese Bremse geeignet für Servomotoren und medizinische Anwendungen.

Highlights

• 11 Baugrößen, Drehmomentbereich 0,1 Nm bis 194 Nm
• Verdrehspielfrei, reibschlüssige Wirkung
• Restmomentfreies Lüften bei Bestromung
• ISO-Klasse F nach VDE 0580
• cCSAus Zertifizierung; VdS-Option vorhanden
• Ausgelegt für Dauereinsatz (S1 / 100 % Einschaltdauer)
• Bis zu 10.000.000 Schaltspiele (Standard)
• Betriebsdrehzahl bis zu 10.000 rpm
• Standard-Spannung 24 V (Sonderspannungen auf Anfrage)

Optionen / Varianten

• VdS-Zulassung erhältlich
• Kabelschutzblech zum Schutz von Anschluss- und Motorkabeln
• Filzring zum Schutz des Bremsmoments gegen Ölverlust
• Verschraubung im Rücken (Variante 300) für beengte Einbauräume
• Runder Flansch (Variante 100)
• Rechteckflansch (Variante 200)
• Nabe außen (Ausführung 30)
• Nabe im Magneten (Ausführung 20)
• Ohne Nabe (Ausführung 10)
• Kundenspezifische Spulenspannungen auf Anfrage
• Kundenspezifische Steckerkonfektionen oder anschlussfertige Kabel
• Werksbescheinigung 2.1 oder Werkszeugnis 3.1 auf Anfrage

TECHNISCHE DATEN (Tabelle)
Größe | Kennmoment M2 [Nm] | Min. statisches Moment bei 120 °C M4min120 [Nm] | Standardleistung P [W] | max. Nabenbohrung [mm]
0A | 0,15 | 0,1 | 3 | 3
01 | 0,5 | 0,3 | 8 | 6
02 | 1,4 | 0,8 | 10 | 8
03 | 2,7 | 1,8 | 11 | 12
04 | 3,5 | 2,8 | 11 | 12
05 | 6,1 | 4 | 12 | 15
06 | 12 | 8 | 18 | 18
07 | 24 | 15 | 24 | 25
08 | 49 | 32 | 26 | 30
09 | 96 | 65 | 40 | 40
10 | 194 | 115 | 50 | 50

Standardspannung: 24 V | Sonderspannung: auf Anfrage. Das Kennmoment wird nach dem Einlaufen der Reibpartner erreicht.

Charakteristiken / Spezifikationen

• Drehmomentbereich: 0,1 Nm bis 194 Nm
• Standardspannung: 24 V (Sonderspannungen auf Anfrage)
• Ausführung für Dauereinsatz (S1 / 100 % Einschaltdauer)
• ISO-Klasse F Isolierung nach VDE 0580
• cCSAus Zertifizierung vorhanden
• Restmomentfreies Lüften (bestromt frei drehbar)
• Verdrehspielfreie, reibschlüssige Wirkung
• Bis zu 10.000.000 Schaltspiele (Standard)
• Betriebsdrehzahl bis zu 10.000 rpm
• Mehrere Flansch- und Nabenvarianten verfügbar
• Optionale Schutz- und Montageausstattungen: Kabelschutzblech, Filzring, konfektionierte Anschlusskabel
