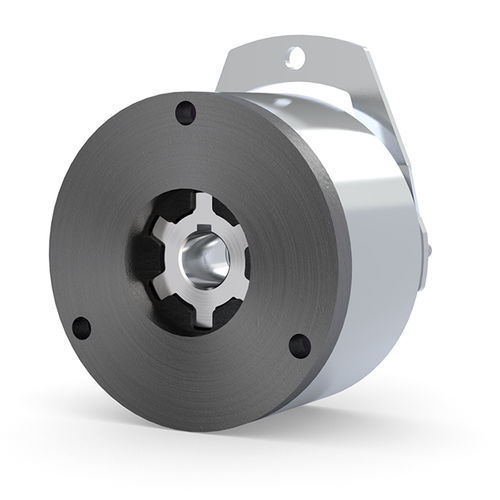

Scheibenbremse COMBISTOP 08

gefederte Spannungmanuelle Lockerungssteuerungfür Motor

Produktbeschreibung
Die COMBISTOP Typ 08 ist die Mini-Baureihe ruhestrombetätigter Federkraftbremsen von KEB. Die Bremsenlösung zeichnet sich durch eine besonders kompakte Bauweise aus und ist für kleine Lasten konzipiert. Der Typ 08 kann als Betriebsbremse für dynamische Applikationen sowie als Haltebremse mit Notstoppfunktion für statische Applikationen eingesetzt werden.

Drehmomentbereich
Der Drehmomentbereich der Minibremse liegt bei 0,3 Nm bis 2 Nm.

Highlights

• 2 Baugrößen (0B, 00)
• Anbaufertig eingestellter Luftspalt
• Einsatz als Betriebs- oder Haltebremse mit Notstoppfunktion
• ISO-Klasse B nach VDE 0580
• cCSAus zertifiziert
• Ausgelegt für S1-Betrieb bzw. 100% Einschaltdauer
• Standardspannungen: 24 / 105 / 180 / 205 V

Optionen
Handlüftung
Zum manuellen Öffnen der COMBISTOP 08 kann diese optional mit einer Handlüftung ausgestattet werden. Der Einsatz ist besonders vorteilhaft in stromlosen Situationen oder wenn der Rotor verschlissen ist und die Bremse dennoch manuell gelüftet werden muss.

Flansch / Reibscheibe
Die COMBISTOP 08 kann optional mit einem Flansch oder alternativ mit einer Reibscheibe ausgestattet werden. Fehlt dem Motorlagerschild die erforderliche Materialgüte oder Ebenheit, dienen Flansch oder Reibscheibe als optimale Gegenreibfläche.

Verschlussstopfen
Die Bremse lässt sich mit einem Verschlussstopfen gegen die äußere Umgebung abdichten.

CCV-Ausführung
Für besonders raue und kalte Umgebungen ist eine CCV-Ausführung verfügbar. Temperaturen bis -40 °C sind damit möglich.

Bremsmoment (kundenspezifisch)
Ist ein geändertes Bremsmoment erforderlich, kann im Produktionsprozess ein kundenspezifisch erhöhtes oder verringertes Moment realisiert werden.

Kundenspezifische Spannungen
Für abweichende Spannungsanforderungen können kundenspezifische Spulen gefertigt werden.

Steckerkonfektionierungen
Zur Vereinfachung der Kundenmontage können die Bremsen mit anschlussfertigen Kabeln, Steckern, Kontakten oder Aderendhülsen ausgestattet werden.

Werksbescheinigungen
Werksbescheinigung 2.1 oder Werkszeugnis 3.1 nach DIN EN 10204 können auf Wunsch erstellt werden (z. B. Bestätigung von Drehmomentprüfungen).

Technische Daten
Kopfzeile: Größe | Reduziertes Drehmoment [Nm] (min) | Kennmoment M2 [Nm] | Erhöhtes Moment* [Nm] (max) | Standardleistung [W] | Durchmesser [mm] | max. Nabenbohrung [mm]
0B | - | 0,3 | - | 6 | 40 | 8
00 | 0,5 | 1 | 2 | 11…15 | 59,5 | 10

* Haltebremse mit Notstoppfunktion
Standardspannungen: 24 V, 105 V, 180 V, 205 V. Sonderspannungen auf Anfrage.

Hersteller / Spezifikationen

• Marke: KEB (KEB Automation KG)
• Handelsbezeichnung (Modell): COMBISTOP 08
• Drehmomentbereich: 0,3 Nm bis 2 Nm
• Baugrößen: 0B, 00
• Ausgelegt für S1 / 100% Einschaltdauer
• Zertifizierungen: ISO-Klasse B (VDE 0580), cCSAus zertifiziert
• CCV-Ausführung für Temperaturen bis -40 °C verfügbar
