Scheibenbremse COMBISTOP 38

Federdruckmanuelle Lockerungssteuerungmagnetisch-induktiv

Produktübersicht
Die COMBISTOP 38 ist eine ruhestrombetätigte Federkraftbremse, die seit über 50 Jahren von KEB gefertigt wird. Sie eignet sich als Betriebsbremse für dynamische Anwendungen und als Haltebremse mit Notstoppfunktion für statische Anwendungen. Das modulare Baukastensystem ermöglicht kundenspezifische Konfigurationen von Bremsmoment und Optionen. Standard-Drehmomentbereich: 2,5 Nm bis 2.000 Nm.

Highlights

• 10 Baugrößen (02–11)
• Anbaufertig mit eingestelltem Luftspalt
• Einsatz als Betriebs- oder Haltebremse mit Notstoppfunktion
• Isolationsklasse bis ISO H (VDE 0580)
• cCSAus-zertifiziert
• Schutzart bis IP54 (mit Staubschutzring)
• Ausgelegt für S1-Betrieb / 100% Einschaltdauer
• Bis zu 7 Millionen Schaltspiele im Standard
• Standardspannungen: 24 / 105 / 180 / 205 V

Optionen und Ausführungen

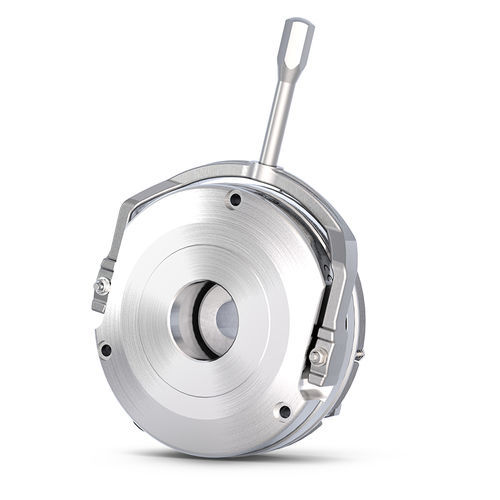

• Handlüftung: Optionale Handlüftung zum manuellen Öffnen in spannungslosen Situationen oder bei verschlissenen Rotoren.
• Mikroschalter: Ab Baugröße 03 möglich; zur Überwachung von Funktion oder Verschleiß; empfohlen bei Bremsmotoren an Hubwerken mit Frequenzumrichtern.
• Flansch / Reibscheibe: Optionaler Flansch oder Reibscheibe als geeignete Gegenreibfläche, falls das Motorlagerschild nicht ausreichend ist.
• Staubschutzring: Optional zur Erhöhung der Schutzart in staubigen/feuchten Umgebungen und als Berührungsschutz (IP54 unter Motorhaube, bis IP44 am offenen Ende).
• Wellendichtring / Verschlussstopfen: Wellendichtring für durchgehende Wellen; Verschlussstopfen für Anwendungen ohne Welle.
• CCV-Ausführung: Verfügbar für raue/kalte Umgebungen (Betriebstemperaturen bis −40 °C).
• Drehgeberanbau / Zubehör: Rückseitige Gewindebohrungen und Lochkreise zum Anbau von Drehgebern, Lüfterrädern oder Sensoren.
• Bremsmoment: Kundenspezifische Erhöhung oder Reduzierung des Bremsmoments in der Produktion möglich; Toleranz ±25 % nach Konditionierung/Einpaarung der Reibpartner.
• Flaches Design / reduzierte Einbautiefe: Gehäuse und Gesamtlänge können für spezifische Einbautiefen reduziert werden; funktionsbereit geliefert.
• Sonderspannungen: Individuelle Spulenspannungen realisierbar.
• Anschlussfertige Verkabelung: Optional mit anschlussfertigen Kabeln, Steckern oder Aderendhülsen lieferbar.
• Zertifikate: Werkszeugnis 2.1 und Abnahmeprüfzeugnis 3.1 (z. B. Drehmomentprüfprotokoll) auf Anfrage erhältlich.

Technische Daten (Auszug)
Größe | Reduziertes Moment [Nm] | Kennmoment M2 [Nm] | Erhöhtes Moment [Nm] max | Standardleistung [W] | Durchmesser [mm] | max. Nabenbohrung [mm]
02 | 3 | 6,5 | 10 | 25 | 85 | 15
03 | 4 | 13 | 20 | 30 | 102 | 20
04 | 8 | 25 | 40 | 30 | 127 | 25
05 | 15 | 45 | 65 | 48 | 147 | 30
06 | 33 | 90 | 120 | 62 | 164 | 35
07 | 65 | 130 | 200 | 65 | 190 | 45
08 | 75 | 200 | 300 | 75 | 218 | 60
09 | 120 | 330 | 500 | 80 | 253 | 60
10 | 165 | 665 | 1000 | 130 | 307 | 75
11 | 445 | 1335 | 2000 | 180 | 363 | 90

Standardspannungen: 24 V, 105 V, 180 V, 205 V | Sonderspannungen auf Anfrage
Bremsmomenttoleranz ±25 % nach Konditionierung / Einlauf der Reibpartner
* Haltebremse mit Notstoppfunktion

Anwendungen
Typische Einsatzbereiche: Materialfluss (Lagerlogistik, Krane), Windenergie (Pitch und Yaw), Medizintechnik, Robotik und Automation, Flurförderzeuge & AGVs.

Technische Spezifikationen

• Modell: COMBISTOP 38
• Hersteller: KEB Automation KG
• Drehmomentbereich: 2,5 Nm – 2.000 Nm (je nach Baugröße)
• Verfügbare Baugrößen: 02 bis 11
• Standardspannungen: 24 V, 105 V, 180 V, 205 V (Sonderspannungen auf Anfrage)
• Betriebsart: S1 / 100 % Einschaltdauer
• Schutzart: bis IP54 (mit Staubschutzring)
• Isolationsklasse: bis ISO Klasse H (VDE 0580)
• Schaltspiele: bis zu 7 Millionen im Standard
• Bremsmomenttoleranz: ±25 % nach Konditionierung
• Optionen: Handlüftung, Mikroschalter, Flansch/Reibscheibe, Staubschutzring, Wellendichtung, CCV-Ausführung, Drehgeberanbau, Sonderspannungen, anschlussfertige Verkabelung
• Zertifikate auf Anfrage: Werkszeugnis 2.1 und Abnahmeprüfzeugnis 3.1 (DIN EN 10204)
