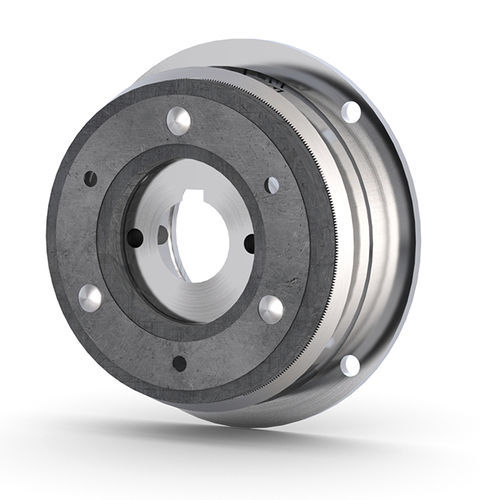

Zahn-Schaltkupplung COMBINORM T

magnetisch-induktiv

Produktübersicht Die COMBINORM T ist eine Arbeitsstromkupplung (elektromagnetisch betätigte Zahnkupplung), die beim Anlegen elektrischer Spannung einrastet. Sie überträgt hohe Drehmomente in beide Drehrichtungen auf kleinem Bauraum mittels formschlüssiger, verdrehspielfreier Verbindung. Das Drehmoment wird über die führenden Flächen gehärteter Verzahnungen übertragen. Drehmomentbereich: 21 Nm bis 390 Nm.

Highlights

• 5 Baugrößen (06–10)
• Verdrehspielfreie formschlüssige Verbindung über gehärtete Verzahnungen
• ISO-Klasse B nach VDE 0580
• Ausgelegt für S1-Betrieb (100% Einschaltdauer)
• Großer Temperatur- und Spannungsbereich
• Standardspannung: 24 V

Optionen

• Angepasster Flansch — Der Standardflansch kann intern angepasst werden, um der Anbausituation zu entsprechen (Geometrie, Bohrbild, Durchgangsbohrungen, Lochkreisaufteilung, Montageöffnungen, Hinzufügen eines Lagersitzes).
• cCSAus-Zertifizierung — Zertifizierungen für den kanadischen/US-amerikanischen Markt sind auf Anfrage möglich.
• Nabe außen — Armatur am Wellenende außerhalb des Magnetgehäuses befestigt; montagefreundliche Ausführung.
• Ohne Nabe — Axial kürzeste Ausführung; Ankerteil wird direkt auf der Anschraubfläche montiert (z. B. Ritzel, Riemenscheibe, Wellenende).
• Kundenspezifische Spannungen — Abweichende Spulenspannungen können auf Anfrage in der internen Fertigung realisiert werden.
• Steckerkonfektionierung — Anschlussfertige Kabel mit Steckern, Kontakten oder Aderendhülsen zur Vereinfachung der Montage möglich.
• Werksbescheinigung 2.1 / Abnahmeprüfzeugnis 3.1 — Werksbescheinigung 2.1 oder Abnahmeprüfzeugnis 3.1 (DIN EN 10204) mit spezifischen Prüfergebnissen (z. B. Drehmomentprüfung) auf Anfrage verfügbar.

Technische Daten
Größe | Kennmoment M2 [Nm] | Standardleistung [W] | Durchmesser [mm] | max. Rotorbohrung [mm] | max. Nabenbohrung [mm]
06 | 21 | 15 | 80 | 18 | 18
07 | 45 | 20 | 100 | 22 | 22
08 | 90 | 28 | 125 | 30 | 30
09 | 195 | 35 | 150 | 35 | 35
10 | 390 | 50 | 190 | 45 | 45

Standardspannung: 24 V | Sonderspannungen: auf Anfrage. Kennmoment ist sofort erreichbar.

Eigenschaften / technische Spezifikationen

• Brand: KEB Automation KG
• Modell: COMBINORM T
• Funktionsprinzip: elektromagnetisch betätigte Zahnkupplung (Arbeitsstromkupplung)
• Drehmomentbereich: 21 Nm bis 390 Nm
• Verfügbare Baugrößen: 06, 07, 08, 09, 10
• Standardspannungen: 24 V (Sonderspannungen auf Anfrage)
• Standardleistung (Beispiele je Baugröße): 06 = 15 W, 07 = 20 W, 08 = 28 W, 09 = 35 W, 10 = 50 W
• Durchmesserbereich (je Baugröße): 80 mm bis 190 mm
• Verdrehspiel: verdrehspielfreie Kraftübertragung über gehärtete Verzahnungen
• Einschaltdauer: ausgelegt für S1-Betrieb / 100% Einschaltdauer
• Normen: ISO-Klasse B gemäß VDE 0580
