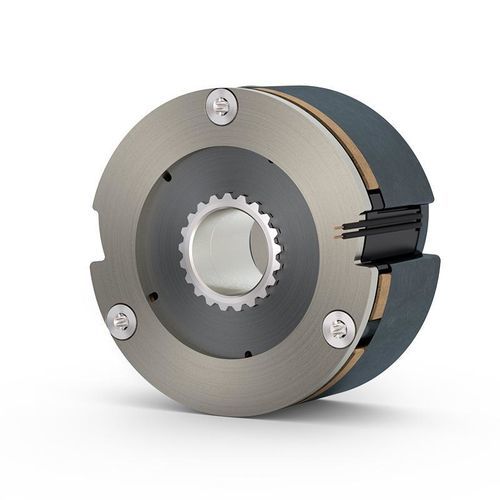

Magnetisch-induktive Bremse COMBISTOP S1

für ServomotorSicherheit

Produktbeschreibung
Die S1 Haltebremse verfügt über ein patentiertes Reibsystem, das ein deutlich höheres Bremsmoment als konventionelle Federkraftbremsen ermöglicht. Besonders geeignet für Servoanwendungen mit erhöhten Sicherheitsanforderungen. Das Plug-&-Play-Design erleichtert die Montage. Drehmomentbereich: 0,5 Nm bis 60 Nm über 8 Baugrößen.

Highlights

• 8 Baugrößen (01–08)
• Hohe zulässige Notstopp-Reibenergie
• Stabiles Bremsmoment
• Hohe Temperaturbeständigkeit (bis ISO-Klasse H nach VDE 0580)
• Anbaufertig eingestellter Luftspalt
• Einsatz als Betriebs- oder Haltebremse
• Integrierte Kabelschlitze
• Standardspannung: 24 V

Optionen

• Filzring: Optionaler Filzring zum Schutz des COMBISTOP S1 (und damit des Bremsmoments) gegen austretendes Öl aus angrenzenden Lagern.
• CCV-Ausführung: Für besonders raue/kalte Umgebungen bis -40 °C verfügbar.
• Angepasstes Bremsmoment: Erhöhung oder Verringerung des Moments nach Kundenvorgabe im Produktionsprozess möglich.
• Kundenspezifische Spannungen: Individuelle Spulenspannungen auf Anfrage realisierbar.
• Steckerkonfektionierungen: Anschlussfertige Kabel mit Steckern, Kontakten oder Aderendhülsen möglich.
• Werks- und Prüfzertifikate: Werksbescheinigung 2.1 und Abnahmeprüfzeugnis 3.1 (DIN EN 10204) auf Anfrage; 3.1 enthält Ergebnisse spezifischer Prüfungen wie das Drehmomentprüfverfahren.

Technische Daten
Größe | Kennmoment M2 [Nm] | Min. statisches Moment bei 120 °C M4min120 [Nm] | Standardleistung [W] | Durchmesser [mm] | max. Nabenbohrung [mm]
01 | 0,5 | 0,3 | 6,1 | 35 | 9
02 | 1 | 0,6 | 7,5 | 41 | 10,5
03 | 1,9 | 1,1 | 9,4 | 48 | 12,5
04 | 3,9 | 2,3 | 11,8 | 56 | 15,5
05 | 7,5 | 4,5 | 15,3 | 66 | 17,5
06 | 15 | 9 | 20 | 77 | 20,5
07 | 30 | 18 | 26 | 90 | 24
08 | 60 | 36 | 33,8 | 102 | 28

Caractéristiques / spécifications techniques

• Modell: COMBISTOP S1
• Drehmomentbereich: 0,5 Nm bis 60 Nm
• 8 Baugrößen (01–08)
• Kennmoment und min. statisches Moment je Größe: siehe technische Daten oben
• Standardleistungswerte je Größe: siehe technische Daten oben
• Durchmesser und max. Nabenbohrung je Größe: siehe technische Daten oben
• Standardspannung: 24 V (Sonderspannungen auf Anfrage)
• Schutzoption: Filzring gegen Öl
• CCV-Ausführung für bis -40 °C
• Hohe Temperaturbeständigkeit: bis ISO-Klasse H nach VDE 0580
• Anbaufertig eingestellter Luftspalt; Plug-&-Play-Optionen (anschlussfertige Kabel erhältlich)
• Werksbescheinigung 2.1 und Abnahmeprüfzeugnis 3.1 auf Anfrage
