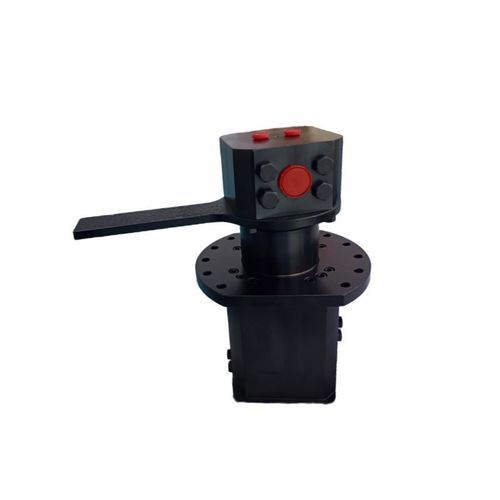

Drehdurchführung für Öl LHS225-4Y

4-Wegefür Schwerlastanwendungenhydraulisch

Produktübersicht
Der LHS225-4Y Drehdurchführung wurde für elektrische Retrofit-Projekte von Baggern der 50‑t‑Klasse entwickelt. Er überträgt hochdruckhydraulisches Öl zwischen festen und rotierenden Baugruppen und ermöglicht eine kontinuierliche 360°-Rotation ohne Schlauchverdrehung. Geeignet für schwere Schwenksysteme und Elektrifizierungsanwendungen.

Kernkonfiguration

• Medium: Hydrauliköl
• Nenn-/Konstruktionsdruck (Hauptkreise A & B): 40 MPa (6000 PSI)
• Rotoranschluss (Haupt A/B): SAE 1-1/2" 6000 PSI
• Statoranschluss (Haupt A/B): 2 × SAE 1" 6000 PSI
• Durchgangsbohrung (Haupt A/B): Ø40 (Großdurchgang)

BR Steuer-/Rücklaufkreise

• 2 unabhängige Wege
• Konstruktionsdruck: 15 bar
• Anschluss: G1/2"
• Durchgangsbohrung (BR): Ø15

Wesentliche Merkmale

• Verhindert Schlauchverdrehung und Platzen: kontinuierliche 360°-Rotation ohne Totpunkt
• Drucktrennung: Hauptkreise A/B bei 40 MPa, BR-Steuerkreise bei 15 bar unabhängig betrieben
• Hohe Durchflussleistung: Ø40 Großdurchgang für Hauptkreise zur Handhabung großer Volumen
• Optimiert für niedrige Drehzahl und hohes Drehmoment: kontinuierliche Rotation ≤5 RPM, bidirektional
• Baustellentauglich: Betriebstemperatur -20°C bis +80°C; staub‑ und wärmeschockresistent
• Elektrifizierungsfähig: Kernkomponente für Diesel‑zu‑Elektrisch‑Umrüstungen und Hybridarchitekturen

Technische Daten (Tabelle)

• Br: Rotoranschluss: 2‑G1/2"; Statoranschluss: 2‑G1/2"; Durchgang: 2× Ø15; Medium: Hydrauliköl; Konstruktionsdruck: 15 bar; Betriebsdrehzahl: ≤5 RPM; Betriebstemp.: -20°C ~ +80°C
• A: Rotoranschluss: SAE 1-1/2" 6000 PSI; Statoranschluss: 2‑SAE 1" 6000 PSI; Durchgang: Ø40; Medium: Hydrauliköl; Konstruktionsdruck: 40 MPa (6000 PSI); Betriebsdrehzahl: ≤5 RPM; Betriebstemp.: -20°C ~ +80°C
• B: Rotoranschluss: SAE 1-1/2" 6000 PSI; Statoranschluss: 2‑SAE 1" 6000 PSI; Durchgang: Ø40; Medium: Hydrauliköl; Konstruktionsdruck: 40 MPa (6000 PSI); Betriebsdrehzahl: ≤5 RPM; Betriebstemp.: -20°C ~ +80°C

Anwendungsszenarien

• 50‑t Bagger Elektro‑Retrofit / Diesel‑zu‑Elektrisch Konversion
• Schwerlast‑Schwenkantriebe
• Bagger für Bergbau und große Kettenbagger
• Hydraulische Plattformen mit kontinuierlicher Rotation
• Kräne, Materialumschlaggeräte und rotierende Anbaugeräte, die drehungsfreien Hydrauliktransfer erfordern

Warum dieses Produkt

• Anpassbar nach Zeichnung: Anzahl der Durchgänge, Anschlussgrößen, Bohrungsdurchmesser, Dichtungsmaterial und Montageausführung
• Engineering‑Prüfung und Zeichnungsänderungen vor Bestellung möglich
• Strenge Dichtigkeits‑ und Drucktests vor Versand
• Kompatibel mit Hybrid‑ und vollelektrischen Baggerarchitekturen; geeignet für OEM/ODM‑Integration

Modell / Technische Spezifikationen

• Modell: LHS225-4Y
• Anti‑Schlauchverdrehungs‑Design für 50T Retrofit
• Konstruktionsdruck Hauptkreise A/B: 40 MPa (6000 PSI)
• BR Steuer-/Rücklaufkreise: 2 Wege, 15 bar, Anschluss G1/2"
• Rotoranschluss (Haupt): SAE 1-1/2" 6000 PSI; Stator: 2 × SAE 1" 6000 PSI
• Großdurchgang für Hauptkreise: Ø40
• Betriebsgeschwindigkeit: ≤5 RPM, kontinuierliche 360° Rotation
• Betriebstemperaturbereich: -20°C bis +80°C
• Staub‑ und stoßfest; stabil, dicht und wartungsfreundlich
