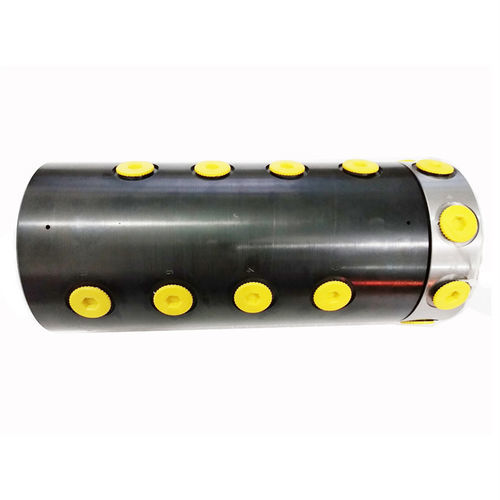

Drehdurchführung für Wasser DHS145-8Q

für ÖlVakuumfür Chemikalien

Kurzbeschreibung
Die pneumatische Drehdurchführung Ingiant DHS145-8Q ist für die Übertragung pneumatischer Medien bei 360°-Dauerrotation ausgelegt. Sie eignet sich zur Integration in pneumatische Anlagen und kann in Anzahl der Durchgänge, Anschlussgrößen und mit optionalem Slip-Ring für elektrische/Leistungsübertragung kundenspezifisch angepasst werden.

Spezifikation
DHS145-8Q
Technische Daten:

• Durchgänge: konfigurierbar nach Kundenanforderung
• Gewinde: G1/8"
• Durchflusslochgröße: Φ6
• Arbeitsmedium: Druckluft (andere Gase/Flüssigkeiten auf Anfrage)
• Betriebsdruck: 1.1 Mpa
• Betriebsgeschwindigkeit: ≤200 rpm
• Betriebstemperatur: -30℃ ~ +80℃

Anwendungsbereiche

• Mischer (offen/intern), Kalander, Kühlwalzen
• Pneumatische Ausrüstung, Folienextruder, Folienblasmaschinen, Spritzgießmaschinen
• Papierherstellung, Stahl, Wellpappe, Textil, Druck & Färberei, Gummi & Kunststoff, Chemie
• Verschließmaschinen, Baumaschinen, Materialumschlag, Hebezeuge, Krane, Feuerwehrfahrzeuge
• Steuerungssysteme, Robotik, ferngesteuerte Fahrzeuge (ROV), Bagger, Werkzeugmaschinen und Automatisierungstechnik

Produktvorteile

• 360°-Dauerrotation für unterbrechungsfreie pneumatische Versorgung
• Überträgt inerte Gase und Flüssigkeiten: Druckluft, Dampf, Vakuum, N2, H2, Wasser, Heißöl, Hydrauliköl, korrosive Medien (kundenspezifisch)
• Dichtflächen und Dichtungen aus ausgewählten Materialien für Abrieb- und Korrosionsbeständigkeit, lange Lebensdauer und minimale Leckage
• Optionale integrierte Schleifringe zur Übertragung von Energie und Signalen
• Hohe Anpassbarkeit: Anzahl der pneumatischen/hydraulischen Durchgänge (z. B. 1,2,4,6,8,12,16,24), elektrische/Leistungs-/Signal-Kanäle (1–300), Anschlussgrößen und Rohrdurchmesser
• Standardanschlüsse: G1/8", G3/8", M5, G1/4", G1/2"; unterstützt Rohrgrößen 4mm, 6mm, 8mm, 10mm, 12mm, 15mm usw.

Unternehmens- & Servicevorteile

• Starke F&E-Kapazitäten mit fortschrittlicher Prüftechnik und internationaler Expertise
• Erfahrung in der Lieferung hochpräziser Schleifringe und Drehdurchführungen für Luftfahrt, Militär, Windenergie und Automatisierung
• Bietet kundenspezifische Lösungen, integrierte technische Unterstützung und After-Sales-Service

Technische Spezifikationen

• Modell: DHS145-8Q
• Durchgänge: konfigurierbar nach Kundenwunsch (anpassbar)
• Gewinde: G1/8"
• Durchflusslochgröße: Φ6
• Arbeitsmedium: Druckluft (andere Gase/Flüssigkeiten durch Anpassung möglich)
• Betriebsdruck: 1.1 Mpa
• Betriebsgeschwindigkeit: ≤200 rpm
• Betriebstemperaturbereich: -30℃ bis +80℃
• Optionen: integrierter Schleifring für Energie/Signale; anpassbare Anschlussgrößen, Anzahl der pneumatischen/hydraulischen Durchgänge und elektrische Kanäle
