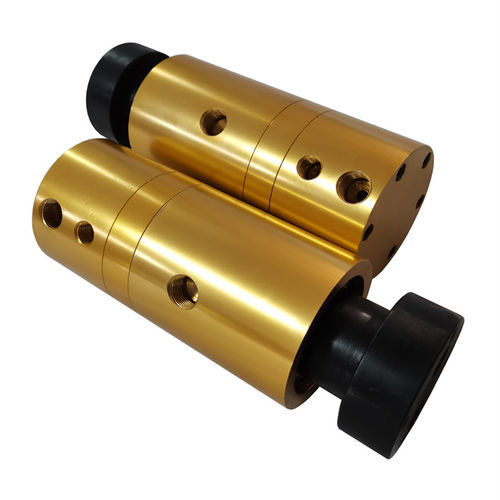

Drehdurchführung für Wasser

für Luftfür ÖlVakuum

Produktbeschreibung

Drehdurchführungen (Rotary Unions) sind mechanische Bauteile, die den Medienfluss zwischen stationären und rotierenden Maschinenteilen ermöglichen. Dazu zählen: Kupplungen zur Kraftübertragung an Wellen, Rotationsverbindungen für Fluid-/Gasdurchsatz, Schleifringe (Slip Rings) für elektrische Energie/Signale und Waveguide-Rotary-Joints für Mikrowellenübertragung.

Konstruktion und Dichtungsoptionen

Erhältlich mit zwei ausgewogenen, microlapped Dichtungsbaugruppen:

• O-Dichtung (Standard): Kohlenstoff-Graphit gegen Hartmetall — empfohlen für gefiltertes Wasser.
• N-Dichtung (Heavy Duty): Hartmetall gegen Hartmetall — für schlecht filtrierte oder abrasive Medien.

Drücke über 8 bar sind nur bei kaltem Wasser bis 125°F (50°C) zulässig. Vermeiden Sie den Dauerbetrieb an den max. Anwendungsgrenzen; prüfen Sie Medien- und Betriebsbedingungen vor dem Einsatz.

Anwendungen und Medien

In vielen Industriezweigen eingesetzt, wenn Medien zwischen festen und rotierenden Teilen übertragen werden müssen.

• Typische Medien: Wasser, Öl, Fett, Emulsionen, Druckluft, Gase, Vakuum.
• Häufige Anwendungen: Bearbeitungszentren, rotierende Trommeln, Spindeln, industrielle Kühlung, Hydraulik-/Pneumatiksysteme, Prozessanlagen.

Wesentliche Vorteile für den Käufer

• Einfachere Integration: kompatibel mit kombinierten hydraulischen, pneumatischen und elektrischen Systemen.
• Geringere Stillstandszeiten: geeignete Dichtungsoptionen für verschiedene Medien reduzieren Wartungsintervalle.
• Flexibilität: austauschbare Dichtungsvarianten für unterschiedliche Prozessanforderungen.

Technische Daten

• Produkttyp: Rotary Union / Drehdurchführung (mechanische Dichtungskomponente für rotierende Verbindungen).
• Hauptmaterialien: Messinggehäuse mit Kohlenstoff-Graphit- und Hartmetall-Dichtungsmaterialien.
• Dichtungsoptionen: O Seal (Kohlenstoff-Graphit → Hartmetall), N Seal (Hartmetall → Hartmetall).
• Empfohlene Medien: gefiltertes Wasser (Standard); abrasive/ungenügend filtrierte Flüssigkeiten (Heavy Duty).
• Druckhinweis: >8 bar nur für kaltes Wasser bis 125°F (50°C).
• Funktionale Kombinationen: hydraulische, pneumatische und elektrische Integration möglich.
• Typische Einsatzbereiche: Übertragung von Öl, Wasser, Fett, Emulsionen, Druckluft, Gasen, Vakuum zwischen stationären und rotierenden Teilen.
