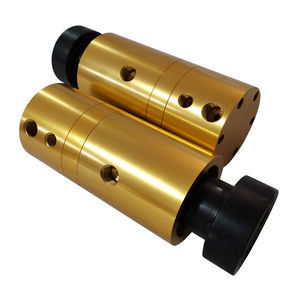

Drehdurchführung für Wasser LHS170-2Y

für Ölfür Chemikalienfür Gas

Kurzbeschreibung
Das Ingiant LHS170-2Y ist ein Hydraulik-Drehgelenk mit 2 Kanälen, ausgelegt zur Übertragung hydraulischer Medien zusammen mit elektrischen Leitungen über eine rotierende Schnittstelle. Es ermöglicht kombinierte Durchführungen für hydraulische Leitungen und verschiedene elektrische/Signalleitungen und ist für Flansch- oder Hohlschaftmontage geeignet.

• 2 hydraulische Kanäle; konfigurierbare Durchführungen für M5, G1/8, G1/4, G3/8, G1/2 und weitere Rohrdurchmesser
• Kombinierte Übertragung: Leistung, Signale, Ethernet, USB, Industrie-Feldbusse, Steuerleitungen, Magnetventilleitungen und Induktionsleitungen
• Standard-Flanschmontage; lieferbar als 2-in/2-out Drehgelenk; Hohlschaft-Ausführung auf Anfrage
• Kompatible Medien: Hydrauliköl, Druckluft, Wasserstoff, Stickstoff, chemisch gemischte Gase, Dampf, Kühlwasser, Warmwasser, Heißöl, Erdölprodukte, Schwefelsäure, Getränke

Produktzeichnung
Der Hersteller stellt Maßzeichnungen und Installationsillustrationen zur Verfügung. Kunden sollten die Zeichnungen bezüglich Flanschschnittstellen, Wellenbohrung und Montageabmessungen vor der Installation prüfen.

Unsere Vorteile

• Produktvorteil: Kapseliertes Miniatur-Schleifringdesign ermöglicht zuverlässige Übertragung von Leistung und Signalen zu rotierenden Baugruppen bei minimalen Leckagerisiken.
• Unternehmensvorteil: Kompetenz in Übertragungstechnologien für komplexe Industrieanwendungen und sicherheitsrelevante Einsätze; Engineering-Unterstützung für Integration und kundenspezifische Anpassung.
• Individuelle Vorteile: Mehrere Ingiant-Schleifringserien sind für verschiedene Anwendungen optimiert; maßgeschneiderte Konfigurationen nach Kundenanforderung verfügbar.

Technische Daten

• Modell: LHS170-2Y
• Durchführungen: konfigurierbar nach Kundenanforderung
• Gewinde / Anschlüsse: G1" Standard (andere Typen auf Anfrage)
• Außendurchmesser: 170 mm
• Arbeitsmedium: Hydrauliköl (andere Medien siehe oben)
• Arbeitsdruck: bis 35 MPa
• Drehzahl: 0–50 r/min
• Betriebstemperatur: -30°C bis +120°C
• Montage: Standardflansch; Hohlschaftmontage optional
