Drehdurchführung für Wasser

für Ölfür DruckluftHochdruck

Produktübersicht

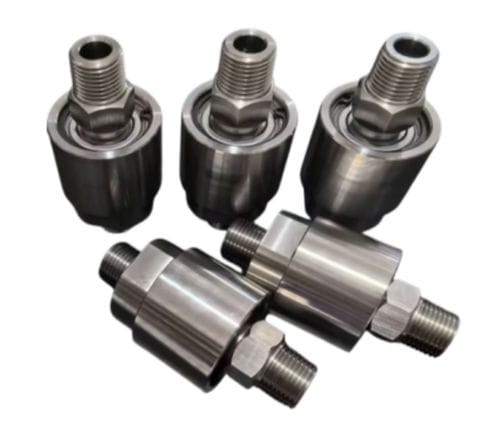

Unsere pneumatische Drehdurchführung 1/2" NPT aus Edelstahl 360° ist für Anwendungen mit kontinuierlicher Rotation ausgelegt, bei denen ein zuverlässiger Mediumtransport und keine Leckagen entscheidend sind. Mit einem komplett aus Edelstahl gefertigten Gehäuse und einer präzisionsbalancierten, vollständig geschlossenen Gleitringdichtung liefert diese Drehgelenk konstante Leistung in Druckluftsystemen, Hochdruck-Autowaschanlagen, automatischen Schlauchaufrollern und Wickelgeräten.

Konstruktion & Aufbau
Kompakter Außendurchmesser von 49 mm für platzbegrenzte Einbausituationen. Die vollständig geschlossene Dichtungsstruktur verhindert externe Kontamination; das ausgewogene Design minimiert Reibung und Wärmeerzeugung bei Hochgeschwindigkeitsrotationen.

Wichtige Parameter im Überblick

• Anschluss: 1/2" NPT (Außendurchmesser: 49 mm)
• Max. Betriebsdruck: ≤ 10 Bar
• Max. Drehzahl: ≤ 2000 U/min
• Max. Medientemperatur: ≤ 100°C
• Kompatibles Medium: Druckluft (auch geeignet für sauberes Wasser und leichte Öle)
• Gehäusematerial: Vollständig aus Edelstahl
• Dichtungsaufbau: Präzisionsbalancierte, vollständig geschlossene Gleitringdichtung

Anwendungsbereiche

• Hochdruck-Autowaschanlagen & Strahlreiniger — Verbindet die feste Luft-/Wasserversorgung mit der rotierenden Sprühplattform und verhindert so das Verdrehen der Schläuche während des Betriebs.
• Automatische Schlauchaufroller & Wickelmaschinen — Ermöglicht ein gleichmäßiges Ab- und Aufwickeln der Schläuche ohne Verdrehschäden.
• Pneumatische Steuersysteme — Überträgt Druckluft von festen Leitungen zu rotierenden Antrieben, Zylindern und Werkzeugen.
• Industrielle Automation — Ideal für Drehtische, Rundtische und Roboterarme, die eine kontinuierliche Medienversorgung benötigen.
• Leichter Fluidtransport — Geeignet für sauberes Wasser oder leichte Öle bei niedrigen bis mittleren Drücken (≤ 10 Bar).

Verkaufsargumente (käuferorientiert)

• Verhindert Schlauchverdrehungen und Knicke durch 360°-Freidrehung, verlängert die Schlauchlebensdauer und vermeidet ausfallsbegründete Verdrehungen.
• Keine Leckagen und geringer Wartungsaufwand dank der balancierten Gleitringdichtung, die konstanten Anpressdruck auf den Dichtflächen gewährleistet.
• Korrosionsbeständige Voll-Edelstahl-Ausführung für raue/außenliegende Einsatzbedingungen.
• Leiser, runder und effizienter Betrieb dank optimierter innerer Strömungskanäle und Präzisionslagern.
• Standardmäßige 1/2" NPT-Kompatibilität für einfache Integration in gängige Druckluftsysteme.
• Platzsparendes Design mit kompakter Bauform (49 mm Außendurchmesser) für beengte Anordnungen.

Technische Daten

• Anschlusstyp: 1/2" NPT
• Außendurchmesser: 49 mm
• Maximaler Betriebsdruck: ≤ 10 Bar
• Maximale Drehzahl: ≤ 2000 U/min
• Maximale Medientemperatur: ≤ 100°C
• Kompatible Medien: Druckluft, sauberes Wasser, leichtes Öl
• Gehäusematerial: Vollständig aus Edelstahl
• Dichtung: Präzisionsbalancierte, vollständig geschlossene Gleitringdichtung
• Vorgesehene Anwendungen: Schlauchaufroller, Autowaschanlagen, pneumatische Steuersysteme, Drehtische, Wickelgeräte
