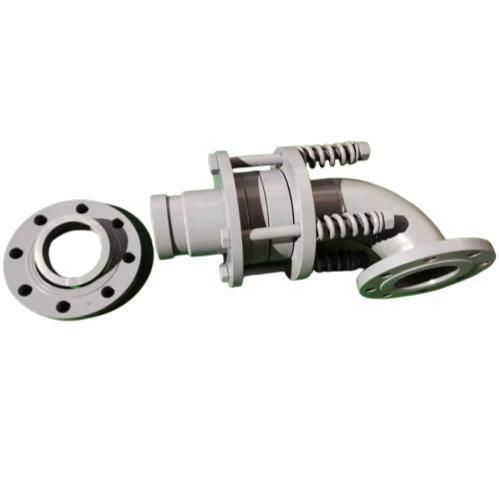

Drehdurchführung für Wasser

für Ölfür Dampffür Thermalöl

Kurzbeschreibung:
Diese federbelastete Flansch-Drehdurchführung ist eine Komponente zur Medienübertragung für rotierende Anlagen bei hohen Temperaturen und Drücken. Sie verfügt über eine 90°-Winkelkonstruktion und eine federbelastete, selbstkompensierende Dichtung, die den stabilen, leckagefreien Durchsatz von Dampf, Thermoöl, Wasser, Hydrauliköl und ähnlichen Medien gewährleistet.

Zuverlässige Dichtung & lange Lebensdauer
Die selbstkompensierende Federdichtung kompensiert den Dichtungsverschleiß und hält einen konstanten Dichtungsdruck, wodurch die Betriebsdauer verlängert wird.
Verschleißfeste Dichtungsmaterialien sind für hohe Drehzahlen und Dauerbetrieb ausgelegt und reduzieren Wartungsaufwand.
Bidirektionale Dichtungsanordnung verhindert Leckagen bei wechselnden Durchflussrichtungen und Druckbedingungen.

Hohe Temperatur- & Druckanpassung
Betriebstemperaturen bis 300 °C, kompatibel mit Dampf und Thermoöl.
Druckfestigkeit bis 2,5 MPa, geeignet für Stahlwerke, Papierfabriken, Druck- und Färbeanlagen sowie ähnliche Industrieumgebungen.
Die 90°-Winkelbauform ermöglicht eine kompakte Montage bei begrenztem Bauraum oder Rohrführungen.

Robuster Aufbau & einfache Montage
Flanschverbindung bietet sichere Befestigung und einfache Montage/Demontage.
Erhältlich in Kohlenstoffstahl oder Edelstahl, je nach Korrosionsanforderungen.
Modulares Design ermöglicht schnellen Austausch von Verschleißteilen zur Minimierung von Ausfallzeiten.

Breite Einsatzgebiete

• Papierindustrie: Papiermaschinen, Kalander, Beschichtungsanlagen
• Druck & Färben: Trockner, Fixiermaschinen
• Gummiindustrie: Vulkanisierpressen, Kalander
• Stahlindustrie: Stranggießanlagen, Walzwerke, Kühlsysteme
• Chemische Industrie: Reaktoren, Wärmetauscher
• Weitere rotierende Anlagen, die hochtemperierte Fluidübertragung erfordern

Technische Vorteile
Sehr geringes Reibmoment für ruckfreie Rotation ohne Verkanten.
Gute Schwingungsfestigkeit für stabilen Betrieb unter dynamischen Bedingungen.
Werksseitige Druckprüfung zur Sicherstellung der Dichtheit.
Anpassbar: Flanschgröße, Anschlussart, Material- und Dichtungskonfiguration auf Anfrage.

Technische Daten

• Dichtungsaufbau: federbelastete, selbstkompensierende Dichtung
• Dichtungsrichtung: bidirektionale Dichtung
• Temperaturbereich: bis 300 °C
• Druckklasse: bis 2,5 MPa
• Bauform: 90°-Winkel für kompakte Installation
• Anschluss: Flanschverbindung
• Materialien: Kohlenstoffstahl oder Edelstahl
• Wartung: modulares Design für einfachen Austausch von Verschleißteilen
• Prüfung: 100% Werksdruckprüfung
• Anpassung: Flanschgröße, Anschlussart, Material, Dichtungsaufbau
