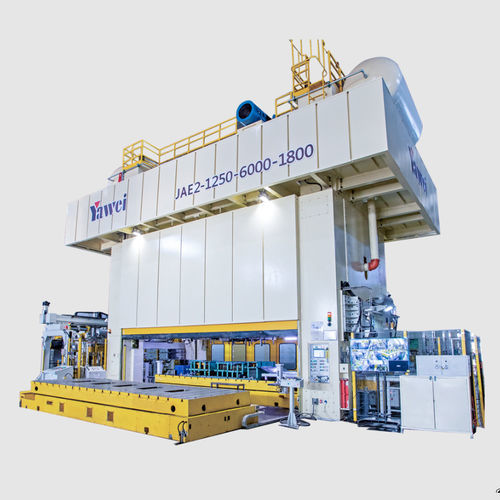

Mechanische Presse JAE2 series

FormZiehfür Blech

Produktüberblick

• Geschlossene Zwei‑Punkt‑Mechanikpresse für progressives Stanzen und schwere Umformaufgaben
• Modulares, standardisiertes Design mit großflächig verschweißten Stahlbauteilen und Spannungsarmglühen
• Hochsteifes Tragwerk, per Finite‑Elemente‑Analyse geprüft
• Führungsstütze und Führungsbuchsenaufbau mit exzentrischem Zahnrad in Gegenlauf
• Getriebeausführungen: Stirnverzahnung (V‑Form) für hohe Drehzahlen, Stirn-/geschliffene Zahnräder für niedrige Drehzahlen
• Dünnöl‑Zirkulationsschmierung und lange Vier‑Ecken/Acht‑Flächen‑Führungen
• Großmomentiger, niedriges Trägheitsmoment pneumatischer Kupplungs‑ und Bremsantrieb; kundenspezifische Optionen möglich

Verfügbare Modelle

• JAE2-400
• JAE2-500
• JAE2-630
• JAE2-800
• JAE2-1000
• JAE2-1250
• JAE2-1600

Technische Daten — JAE2-400
Nennkraft: 4000 kN
Nennkrafthublänge: 13 mm
Schlittenhublänge: 500 mm
Schlittenhubhäufigkeit: 8–18 mal/min
Max. Werkzeugaufbauhöhe: 1200 mm
Verstellbereich Werkzeughöhe: 500 mm
Arbeitstisch L×T: 3600 mm × 1800 mm
Zugpolster – Press-/Ausstoßkraft: 800 kN
Zugpolsterhub: 20–150 mm
Bewegung des verschiebbaren Arbeitstisches: Vor-/Zurückbewegung

Technische Daten — JAE2-500
Nennkraft: 5000 kN
Nennkrafthublänge: 13 mm
Schlittenhublänge: 500 mm
Schlittenhubhäufigkeit: 8–18 mal/min
Max. Werkzeugaufbauhöhe: 1200 mm
Verstellbereich Werkzeughöhe: 500 mm
Arbeitstisch L×T: 3600 mm × 1800 mm
Zugpolster – Press-/Ausstoßkraft: 1000 kN
Zugpolsterhub: 20–150 mm
Bewegung des verschiebbaren Arbeitstisches: Vor-/Zurückbewegung

Technische Daten — JAE2-630
Nennkraft: 6300 kN
Nennkrafthublänge: 13 mm
Schlittenhublänge: 500 mm
Schlittenhubhäufigkeit: 8–18 mal/min
Max. Werkzeugaufbauhöhe: 1200 mm
Verstellbereich Werkzeughöhe: 500 mm
Arbeitstisch L×T: 3600 mm × 1800 mm
Zugpolster – Press-/Ausstoßkraft: 1200 kN
Zugpolsterhub: 20–150 mm
Bewegung des verschiebbaren Arbeitstisches: Vor-/Zurückbewegung

Technische Daten — JAE2-800
Nennkraft: 8000 kN
Nennkrafthublänge: 13 mm
Schlittenhublänge: 500 mm
Schlittenhubhäufigkeit: 8–18 mal/min
Max. Werkzeugaufbauhöhe: 1200 mm
Verstellbereich Werkzeughöhe: 500 mm
Arbeitstisch L×T: 4000 mm × 1800 mm
Zugpolster – Press-/Ausstoßkraft: 1500 kN
Zugpolsterhub: 20–150 mm
Bewegung des verschiebbaren Arbeitstisches: Vor-/Zurückbewegung

Technische Daten — JAE2-1000
Nennkraft: 10000 kN
Nennkrafthublänge: 13 mm
Schlittenhublänge: 600 mm
Schlittenhubhäufigkeit: 8–18 mal/min
Max. Werkzeugaufbauhöhe: 1200 mm
Verstellbereich Werkzeughöhe: 500 mm
Arbeitstisch L×T: 4000 mm × 1800 mm
Zugpolster – Press-/Ausstoßkraft: 1500 kN
Zugpolsterhub: 20–200 mm
Bewegung des verschiebbaren Arbeitstisches: Vor-/Zurückbewegung

Technische Daten — JAE2-1250
Nennkraft: 12500 kN
Nennkrafthublänge: 13 mm
Schlittenhublänge: 600 mm
Schlittenhubhäufigkeit: 8–18 mal/min
Max. Werkzeugaufbauhöhe: 1200 mm
Verstellbereich Werkzeughöhe: 500 mm
Arbeitstisch L×T: 4500 mm × 1800 mm
Zugpolster – Press-/Ausstoßkraft: 1500 kN
Zugpolsterhub: 20–200 mm
Bewegung des verschiebbaren Arbeitstisches: Vor-/Zurückbewegung

Technische Daten — JAE2-1600
Nennkraft: 16000 kN
Nennkrafthublänge: 13 mm
Schlittenhublänge: 800 mm
Schlittenhubhäufigkeit: 8–18 mal/min
Max. Werkzeugaufbauhöhe: 1200 mm
Verstellbereich Werkzeughöhe: 500 mm
Arbeitstisch L×T: 5000 mm × 1800 mm
Zugpolster – Press-/Ausstoßkraft: 2000 kN
Zugpolsterhub: 20–250 mm
Bewegung des verschiebbaren Arbeitstisches: Vor-/Zurückbewegung

Allgemeine Spezifikationen

• Serie: JAE2
• Nennkraftbereich: 4000 kN – 16000 kN
• Nennkrafthublänge (alle Modelle): 13 mm
• Schlittenhublänge: 500–800 mm je nach Modell
• Hubfrequenz: 8–18 mal/min
• Max. Werkzeugaufbauhöhe: 1200 mm; Verstellung: 500 mm
• Arbeitstischmaße variieren je Modell (3600–5000 mm × 1800 mm)
• Merkmale: verschweißte Großteile mit Glühen, Präzisionsführungen, Ölumlaufschmierung, pneumatische Kupplung/Bremse

Hinweise
Die angegebenen Daten entsprechen Standardkonfigurationen. Für anwendungsspezifische Anpassungen, Werkzeug­schnittstellen oder Optionen wenden Sie sich an den Lieferanten.
