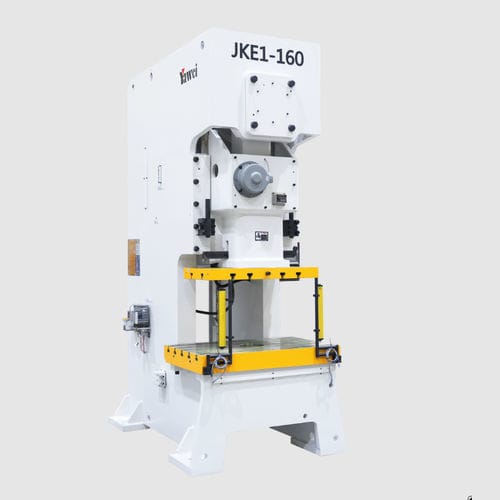

Mechanische Presse JKE1 series

Umformfür BlechEinständer

Produktbeschreibung

• Erfüllt die JIS-Genauigkeitsklasse 1 für die gesamte Maschine.
• Hochsteifer Maschinenkörper aus hochwertigem, geschweißtem Stahlblech.
• Geräuscharmer Betrieb.
• Minimale Verformung beim Stanzen.
• Rechteckige, verlängerte sechsseitige Führungsschiene.
• Benutzerfreundliche Mensch-Maschine-Schnittstelle für eine einfache und bequeme Bedienung.

Verfügbare Modelle

• JKE1-160
• JKE1-200
• JKE1-260
• JKE1-315
• JKE1-400

Produktparameter – JKE1-160 Nennkraft: 1600 kN Nennhub: V (6 mm), H (4 mm) Schlittenhub: V (200 mm), H (80 mm) Hübe pro Minute: V (25–50 spm), H (50–100 spm) Max. Höhe des Stanzwerkzeugsatzes: V (400 mm), H (460 mm) Einstellung der Stanzwerkzeughöhe: 100 mm Grundfläche des Schlittens (Typ I): 700 × 580 × 90 mm Grundfläche des Schlittens (Typ II): 990 × 580 × 90 mm Maximales Gewicht des Oberwerkzeugs: 540 kg Abmessungen des Arbeitstisches (L/R + F/B): 1250 × 760 × 150 mm Leistung des Hauptmotors: 11 kW Luftdruck: 0,6 MPa Pressgenauigkeit: Japan JIS Klasse 1 Maschinenabmessungen: 1478 × 2100 × 3400 mm Stempelkissen-Kapazität: 100 kN Stempelkissen-Hub: 80 mm Nutzfläche des Stempelkissens: 660 × 420 mm² Produktparameter – JKE1-200 Nennkapazität: 2000 kN Nennkapazitätshub: V (6 mm), H (4 mm) Hub des Schlittens: V (200 mm), H (100 mm) Hübe pro Minute: V (25–50 spm), H (45–80 spm) Max. Höhe des Werkzeugsatzes: V (450 mm), H (500 mm) Werkzeughöhenverstellung: 110 mm Bodenfläche des Schlittens (Typ I): 850 × 650 × 90 mm Grundfläche des Schlittens (Typ II): 1130 × 650 × 90 mm Maximales Gewicht des oberen Stanzwerkzeugs: 800 kg Arbeitstischgröße (L/R + F/B): 1400 × 820 × 160 mm Leistung des Hauptmotors: 15 kW Luftdruck: 0,6 MPa Pressgenauigkeit: Japan JIS Klasse 1 Maschinenabmessungen: 1620 × 2350 × 3700 mm Kapazität des Formauflagetisches: 140 kN Hub des Formauflagetisches: 100 mm Wirksame Fläche des Stempelbetts: 660 × 460 mm² Produktparameter – JKE1-260 Nennkraft: 2600 kN Hub bei Nennkraft: V (6,5 mm), H (4 mm) Hub des Schlittens: V (250 mm), H (100 mm) Hübe pro Minute: V (20–40 spm), H (40–70 spm) Maximale Werkzeughöhe: V (450 mm), H (525 mm) Einstellbereich der Stanzwerkzeughöhe: 120 mm Grundfläche des Schlittens (Typ I): 900 × 700 × 100 mm Grundfläche des Schlittens (Typ II): 1130 × 700 × 100 mm Maximales Gewicht des oberen Stanzwerkzeugs: 800 kg Tischgröße (L/R + F/B): 1550 × 840 × 180 mm Leistung des Hauptmotors: 22 kW Luftdruck: 0,6 MPa Pressgenauigkeit: Japan JIS Klasse 1 Maschinenabmessungen: 1760 × 2400 × 4200 mm Kapazität des Formauflagekissens: 140 kN Hub des Formauflagekissens: 100 mm Nutzfläche des Formauflagekissens: 660 × 460 mm² Produktparameter – JKE1-315 Nennkraft: 3.150 kN Hub bei Nennkraft: V (8 mm), H (6 mm) Schlittenhub: V (250 mm), H (100 mm) Hübe pro Minute: V (20–40 spm), H (30–50 spm) Maximale Werkzeughöhe: V (500 mm), H (575 mm) Werkzeughöhenverstellung: 120 mm Grundfläche des Schlittens (Typ I): 1000 × 720 × 100 mm Maximales Gewicht des Oberwerkzeugs: 800 kg Arbeitstischgröße (L/R + F/B): 1650 × 880 × 180 mm Leistung des Hauptmotors: 30 kW Luftdruck: 0,6 MPa Pressgenauigkeit: Japan JIS Klasse 1 Maschinenabmessungen: 1900 × 2850 × 4500 mm Stempelkissen-Kapazität: 160 kN Stempelkissen-Hub: 110 mm Wirksame Fläche des Stempelkissens: 700 × 460 mm² Produktparameter – JKE1-400 Nennkapazität: 4000 kN Hub bei Nennkapazität: 8 mm Hub des Schlittens: 280 mm Hübe pro Minute: 20–35 spm Maximale Werkzeughöhe: 550 mm Werkzeughöhenverstellung: 120 mm Grundfläche des Schlittens (Typ I): 1130 × 750 × 110 mm Maximales Gewicht des Oberwerkzeugs: 800 kg Arbeitstischgröße (L/R + F/B): 1.750 × 900 × 200 mm Leistung des Hauptmotors: 37 kW Luftdruck: 0,6 MPa Pressgenauigkeit: Japan JIS Klasse 1 Maschinenabmessungen: 1740 × 2730 × 4695 mm Stempelkissen-Kapazität: 140 kN Stempelkissen-Hub: 100 mm Nutzfläche des Stempelkissens: 810 × 480 mm² Merkmale / Technische Daten

• Präzisionsstandard: Japan JIS Klasse 1, Stufe 1 (Präzision auf Maschinenebene).
• Erforderlicher Luftdruck: 0,6 MPa.
• Leistung des Hauptmotors (je nach Modell unterschiedlich): 11 kW (JKE1-160), 15 kW (JKE1-200), 22 kW (JKE1-260), 30 kW (JKE1-315), 37 kW (JKE1-400).
• Die Kapazität des Formauflagetisches und der Hub variieren je nach Modell (Beispiele: 100 kN/80 mm für JKE1-160; 140 kN/100 mm für JKE1-200/260; 160 kN/110 mm für JKE1-315).
• Zahlreiche Modellvarianten (JKE1-Serie) decken Nennkapazitäten von 1.600 kN bis 4.000 kN ab.
• Hochsteifer, geschweißter Stahlkörper und rechteckige, sechsseitige Führungsschiene für geringere Verformung beim Stanzen und niedrigen Geräuschpegel.
• Benutzerfreundliche Mensch-Maschine-Schnittstelle für eine einfache Bedienung.
