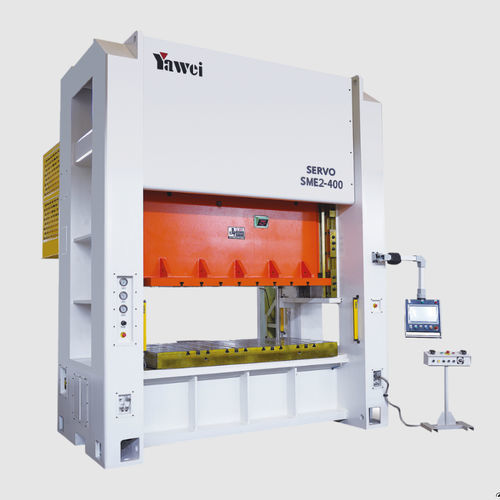

Elektrische Presse SME2 series

elektronischFormUmform

Produktübersicht

• Portal-Servopresse mit Doppelpunkt, angetrieben von einem nieder- drehzahligen, hochdrehmomentigen Servomotor für präzises Stanzen und Umformen.
• Programmierbare Bewegungsprofile und Hubhöhe zur Unterstützung flexibler Produktionsabläufe.
• Automatische Endlagenkompensation am unteren Totpunkt mit Stanzgenauigkeit < 0,01 mm.
• Stößelgeschwindigkeit stufenlos einstellbar (keine diskreten Stufen) zur Optimierung der Taktzeiten.
• Intelligente Servosteuerung zur Reduzierung des Energieverbrauchs und des CO2-Fußabdrucks.
• Feinabstimmung per Handrad zur Verkürzung der Versuchswerkzeug-Zeiten.

Verfügbare Modelle

• SME2-260
• SME2-315
• SME2-400
• SME2-500
• SME2-630

SME2-260
Nennkraft: 2600 kN
Nennhub: 7 mm
Hub des Schiebers: 280 mm
Max. Leerhübe pro Minute: 40 spm
Max. Werkzeughöhe: 550 mm
Werkzeughöhenverstellung: 120 mm
Unterseite Schieber (L/R + F/B): 2450 × 900 mm
Arbeitstischgröße (L/R + F/B): 2550 × 1000 mm
Öffnung an den Säulen (F/B + U/D): 900 × 600 mm
Luftdruck: 0,6 MPa
Pressegenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L × B × H): 3600 × 1770 × 4749 mm
Gummibeutel-Dämpfer Kapazität / Hub: 100 kN / 100 mm
Air-Zylinder Dämpfer Kapazität / Hub: 125 kN / 100 mm
Max. Drehmomentwert: 14000 N·m

SME2-315
Nennkraft: 3150 kN
Nennhub: 7 mm
Hub des Schiebers: 300 mm
Max. Leerhübe pro Minute: 30 spm
Max. Werkzeughöhe: 550 mm
Werkzeughöhenverstellung: 120 mm
Unterseite Schieber (L/R + F/B): 2450 × 900 mm
Arbeitstischgröße (L/R + F/B): 2550 × 1000 mm
Öffnung an den Säulen (F/B + U/D): 900 × 600 mm
Luftdruck: 0,6 MPa
Pressegenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L × B × H): 3900 × 3080 × 4965 mm
Gummibeutel-Dämpfer Kapazität / Hub: 100 kN / 100 mm
Air-Zylinder Dämpfer Kapazität / Hub: 125 kN / 100 mm
Max. Drehmomentwert: 18000 N·m

SME2-400
Nennkraft: 4000 kN
Nennhub: 10 mm
Hub des Schiebers: 300 mm
Max. Leerhübe pro Minute: 30 spm
Max. Werkzeughöhe: 550 mm
Werkzeughöhenverstellung: 120 mm
Unterseite Schieber (L/R + F/B): 2800 × 1400 mm
Arbeitstischgröße (L/R + F/B): 2900 × 1400 mm
Öffnung an den Säulen (F/B + U/D): 1100 × 600 mm
Luftdruck: 0,6 MPa
Pressegenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L × B × H): 4100 × 3200 × 5260 mm
Gummibeutel-Dämpfer Kapazität / Hub: 100 kN / 100 mm
Air-Zylinder Dämpfer Kapazität / Hub: 140 kN / 100 mm
Max. Drehmomentwert: 12000 × 2 N·m

SME2-500
Nennkraft: 5000 kN
Nennhub: 10 mm
Hub des Schiebers: 300 mm
Max. Leerhübe pro Minute: 30 spm
Max. Werkzeughöhe: 600 mm
Werkzeughöhenverstellung: 120 mm
Unterseite Schieber (L/R + F/B): 3200 × 1100 mm
Arbeitstischgröße (L/R + F/B): 3300 × 1200 mm
Öffnung an den Säulen (F/B + U/D): 1100 × 700 mm
Luftdruck: 0,6 MPa
Pressegenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L × B × H): 4500 × 2100 × 5670 mm
Gummibeutel-Dämpfer Kapazität / Hub: 140 kN / 100 mm
Air-Zylinder Dämpfer Kapazität / Hub: 140 kN / 100 mm
Max. Drehmomentwert: 14000 × 2 N·m

SME2-630
Nennkraft: 6300 kN
Nennhub: 10 mm
Hub des Schiebers: 300 mm
Max. Leerhübe pro Minute: 30 spm
Max. Werkzeughöhe: 600 mm
Werkzeughöhenverstellung: 120 mm
Unterseite Schieber (L/R + F/B): 3200 × 1200 mm
Arbeitstischgröße (L/R + F/B): 3300 × 1300 mm
Öffnung an den Säulen (F/B + U/D): 1100 × 700 mm
Luftdruck: 0,6 MPa
Pressegenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L × B × H): 4600 × 2125 × 5670 mm
Gummibeutel-Dämpfer Kapazität / Hub: 140 kN / 100 mm
Air-Zylinder Dämpfer Kapazität / Hub: 150 kN / 100 mm
Max. Drehmomentwert: 18000 × 2 N·m

Technische Daten

• Produktname: Portal-Servopresse mit Doppelpunkt
• Marke: Jiangsu Yawei Machine Tool Co., Ltd.
• Serie / Modellfamilie: SME2-Serie (SME2-260 / SME2-315 / SME2-400 / SME2-500 / SME2-630)
• Servomotor: niedrige Drehzahl, hohes Drehmoment; programmierbare Bewegungsprofile und Hubhöhe
• Genauigkeit: automatische Unterer-Totpunkt-Kompensation < 0,01 mm; Japan JIS 1st class 1
• Geschwindigkeitsregelung: stufenlos einstellbare Schiebergeschwindigkeit
• Energie & Umwelt: intelligente Servosteuerung für Energieeinsparung und reduzierte Leistungs-/CO2-Bilanz
• Werkzeugdämpfer: Luftkissen- und Luftzylinder-Optionen mit modellabhängigen Kapazitäten/Huben
• Typische Kapazitätsbereiche: 2600 kN bis 6300 kN je nach Modell
• Max. Leerlaufgeschwindigkeiten: bis zu 40 spm (modellabhängig)
• Arbeits- und Schieberabmessungen: modellabhängig (siehe Modellangaben)
• Zusatz: Feinabstimmung per Handrad zur Reduzierung der Werkzeugversuchszeit
