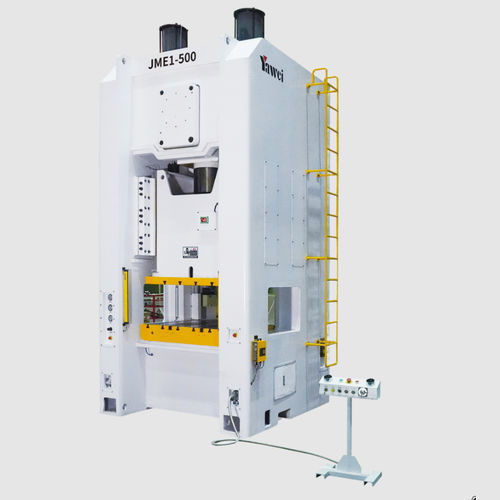

Motorisierte Presse JME1 series

elektromechanischUmformPLC-gesteuert

Übersicht

• Pressgenauigkeit auf Maschinenniveau nach Japan JIS Klasse 1.
• Hochsteifer Maschinenrahmen aus geschweißtem Stahlblech.
• Niedriger Geräuschpegel und minimale Verformung beim Prägen.
• Kompatibel mit mehrachsigen drehzahlvariablen Antrieben und Automationslinienintegration.
• Bedienerfreundliche HMI für einfache Bedienung.

Verfügbare Modelle

• JME1-630
• JME1-500
• JME1-400
• JME1-315
• JME1-260

Technische Daten
JME1-630
Nennkraft: 6300 kN
Nennkrafthub: 7 mm
Schlittenhub: 300 mm
Hubzahl: 20–30 spm
Max. Stanzwerkzeughöhe: 650 mm
Werkzeughöhenverstellung: 150 mm
Untere Fläche des Schlittens (L/R × F/B): 1400×900 mm
Arbeitstischgröße (L/R × F/B × Stärke): 1500×1100×220 mm
Öffnung zwischen Säulen (F/B × U/D): 1000×600 mm
Hauptmotorleistung: 55 kW
Druckluft: 0.6 MPa
Pressgenauigkeit: Japan JIS 1. Klasse 1


JME1-500
Nennkraft: 5000 kN
Nennkrafthub: 7 mm
Schlittenhub: 300 mm
Hubzahl: 20–35 spm
Max. Stanzwerkzeughöhe: 650 mm
Werkzeughöhenverstellung: 150 mm
Untere Fläche des Schlittens (L/R × F/B): 1400×900 mm
Arbeitstischgröße (L/R × F/B × Stärke): 1500×1100×220 mm
Öffnung zwischen Säulen (F/B × U/D): 1000×600 mm
Hauptmotorleistung: 45 kW
Druckluft: 0.6 MPa
Pressgenauigkeit: Japan JIS 1. Klasse 1


JME1-400
Nennkraft: 4000 kN
Nennkrafthub: 7 mm
Schlittenhub: 300 mm
Hubzahl: 20–40 spm
Max. Stanzwerkzeughöhe: 600 mm
Werkzeughöhenverstellung: 150 mm
Untere Fläche des Schlittens (L/R × F/B): 1400×900 mm
Arbeitstischgröße (L/R × F/B × Stärke): 1500×1100×220 mm
Öffnung zwischen Säulen (F/B × U/D): 900×600 mm
Hauptmotorleistung: 37 kW
Druckluft: 0.6 MPa
Pressgenauigkeit: Japan JIS 1. Klasse 1


JME1-315
Nennkraft: 3150 kN
Nennkrafthub: 7 mm
Schlittenhub: 250 mm
Hubzahl: 20–40 spm
Max. Stanzwerkzeughöhe: 550 mm
Werkzeughöhenverstellung: 120 mm
Untere Fläche des Schlittens (L/R × F/B): 1100×750 mm
Arbeitstischgröße (L/R × F/B × Stärke): 1250×900×200 mm
Öffnung zwischen Säulen (F/B × U/D): 800×600 mm
Hauptmotorleistung: 30 kW
Druckluft: 0.6 MPa
Pressgenauigkeit: Japan JIS 1. Klasse 1


JME1-260
Nennkraft: 2600 kN
Nennkrafthub: 7 mm
Schlittenhub: 250 mm
Hubzahl: 20–40 spm
Max. Stanzwerkzeughöhe: 550 mm
Werkzeughöhenverstellung: 120 mm
Untere Fläche des Schlittens (L/R × F/B): 1100×700 mm
Arbeitstischgröße (L/R × F/B × Stärke): 1250×850×180 mm
Öffnung zwischen Säulen (F/B × U/D): 750×550 mm
Hauptmotorleistung: 22 kW
Druckluft: 0.6 MPa
Pressgenauigkeit: Japan JIS 1. Klasse 1


Eigenschaften / technische Spezifikationen

• Genauigkeit: Entspricht Japan JIS Klasse 1 (Maschinen-Niveau).
• Maschinenkörper: Geschweißte Stahlblechkonstruktion, hohe Steifigkeit.
• Stanzleistung: Niedriger Geräuschpegel, geringe Verformung beim Stanzen.
• Antrieb/Erweiterung: Unterstützung für mehrachsige drehzahlvariable Antriebe und Integration in Automationslinien.
• Bedienung: Bedienerfreundliche HMI für Betrieb und Wartung vor Ort.
• Standardarbeitsdruck: 0.6 MPa.
