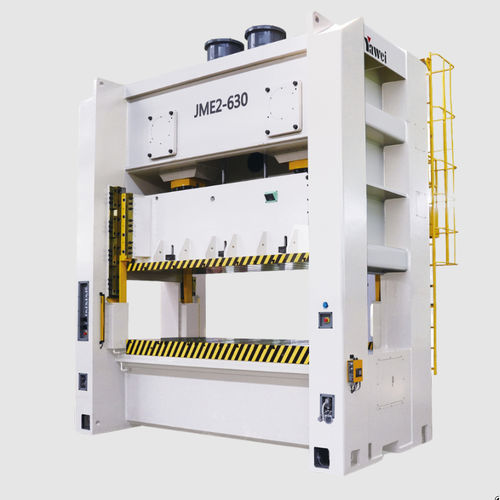

Motorisierte Presse JME2 series

elektrischFormUmform

Produktbeschreibung

• Erreicht JIS-Präzisionsstufe 1 für die gesamte Maschine.
• Hochsteifer Maschinenkörper mit hochwertigen Stahlblechschweißnähten.
• Hohe Belastbarkeit gegen seitliche Verschiebungen nach links und rechts.
• Gegensteuert seitlichen Kräften durch gegenläufige Drehung der doppelten Exzenterwellen.
• Geringe Geräuschentwicklung.
• Hochpräzise, rechteckige, sechsseitig verlängerte Führungsschiene.
• Benutzerfreundliche Mensch-Maschine-Schnittstelle für eine einfache und bequeme Bedienung.

Produktparameter Modell: JME2-630 Nennkraft: 6300 kN Nennhub: Arbeitsplatte (10 mm), große Arbeitsplatte (10 mm) Hub des Schlittens: Arbeitsplatte (300 mm), große Arbeitsplatte (300 mm) Hübe pro Minute: Arbeitsplatte (20–35 Hübe/min), große Arbeitsplatte (20–35 Hübe/min) Maximale Höhe des Werkzeugsatzes: Arbeitsplatte (600 mm), große Arbeitsplatte (600 mm) Werkzeughöhenverstellung: 120 mm Bodenfläche des Schlittens (L/R + F/B): Standard-Arbeitsplatte (2840 × 1100 mm), große Arbeitsplatte (3200 × 1100 mm) Arbeitstischgröße (L/R + F/B): Arbeitsplatte (3100 × 1200 mm), große Arbeitsplatte (3300 × 1200 mm) Öffnung an den Stützen (F/B + U/D): Arbeitsplatte (1000 × 700 mm), große Arbeitsplatte (1100 × 700 mm) Leistung des Hauptmotors: 75 kW Luftdruck: 0,6 MPa Pressgenauigkeit: Japan JIS Klasse 1 Modell: JME2-500 Nennkraft: 5000 kN Nennhub: Arbeitsplatte (10 mm), große Arbeitsplatte (10 mm) Hub des Schlittens: Arbeitsplatte (300 mm), große Arbeitsplatte (300 mm) Hübe pro Minute: Arbeitsplatte (20–35 Hübe/min), große Arbeitsplatte (20–25 Hübe/min) Maximale Höhe des Werkzeugsatzes: Arbeitsplatte (600 mm), große Arbeitsplatte (600 mm) Werkzeughöhenverstellung: 120 mm Bodenfläche des Schlittens (L/R + F/B): Standard-Arbeitsplatte (2700 × 1100 mm), große Arbeitsplatte (3200 × 1100 mm) Arbeitstischgröße (L/R + F/B): Arbeitsplatte (2900 × 1200 mm), große Arbeitsplatte (3300 × 1200 mm) Öffnung an den Stützen (F/B + U/D): Arbeitsplatte (1000 × 700 mm), große Arbeitsplatte (1100 × 700 mm) Leistung des Hauptmotors: 55 kW Luftdruck: 0,6 MPa Pressgenauigkeit: Japan JIS Klasse 1 Modell: JME2-400 Nennkraft: 4000 kN Nennhub: Arbeitsplatte (7 mm), große Arbeitsplatte (10 mm) Hub des Schlittens: Arbeitsplatte (300 mm), große Arbeitsplatte (300 mm) Hübe pro Minute: Arbeitsplatte (20–35 H/min), große Arbeitsplatte (15–25 H/min) Maximale Höhe des Werkzeugsatzes: Arbeitsplatte (550 mm), große Arbeitsplatte (550 mm) Werkzeughöhenverstellung: 120 mm Bodenfläche des Schlittens (L/R + F/B): Arbeitsplatte (2720 × 1000 mm), große Arbeitsplatte (3100 × 1000 mm) Arbeitstischgröße (L/R + F/B): Arbeitsplatte (1600 × 750 mm), große Arbeitsplatte (3300 × 1100 mm) Öffnung an den Stützen (V/R + O/U): Arbeitsplatte (600 × 400 mm), große Arbeitsplatte (900 × 600 mm) Leistung des Hauptmotors: 37 kW Luftdruck: 0,6 MPa Pressgenauigkeit: Japan JIS Klasse 1 Modell: JME2-315 Nennkapazität: 3150 kN Nennkapazität Hub: V (7 mm), H (3 mm) Hub des Schlittens: V (300 mm), H (170 mm) Hübe pro Minute: V (20–35 Hübe/min), H (30–50 Hübe/min) Max. Höhe des Werkzeugsatzes: V(550 mm), H(450 mm) Werkzeughöhenverstellung: 120 mm Grundfläche des Schlittens (L/R + F/B): 2450 × 900 mm Arbeitstischgröße (L/R + F/B): 2550 × 1000 mm Öffnung an den Ständern (F/B + U/D): 900 × 600 mm Leistung des Hauptmotors: 30 kW Luftdruck: 0,6 MPa Pressgenauigkeit: Japan JIS Klasse 1 Modell: JME2-260 Nennkraft: 2600 kN Nennkapazität Hub: V (7 mm), H (3 mm) Hub des Schlittens: V (280 mm), H (170 mm) Hübe pro Minute: V (20–40 Hübe/min), H (30–60 Hübe/min) Max. Höhe des Werkzeugsatzes: V (550 mm), H (450 mm) Werkzeughöhenverstellung: 120 mm Grundfläche des Schlittens (L/R + F/B): 2450 × 900 mm Werkzeugtischgröße (L/R + F/B): 2550 × 1000 mm Öffnung an den Ständern (F/B + U/D): 900 × 600 mm Leistung des Hauptmotors: 30 kW Luftdruck: 0,6 MPa Pressgenauigkeit: Japan JIS Klasse 1 Technische Daten / Spezifikationen

• Genauigkeitsstandard: Japan JIS Klasse 1 (Pressgenauigkeit auf Maschinenebene).
• Aufbau: Hochsteifer Maschinenkörper aus geschweißtem Stahlblech.
• Führungen: Hochpräzise rechteckige, sechsseitig verlängerte Führungsschiene.
• Antrieb / Ausgleich: Zwei Exzenterwellen mit gegenläufiger Drehung, um seitlichen Kräften entgegenzuwirken und eine hohe Belastbarkeit gegen seitliches Versetzen nach links und rechts zu gewährleisten.
• Bedienung: Benutzerfreundliche Mensch-Maschine-Schnittstelle für eine einfache und bequeme Bedienung.
• Betriebsmedium: Erforderlicher Luftdruck 0,6 MPa (typisch für alle Modelle).
• Verfügbare Modelle/Spezifikationen: JME2-630, JME2-500, JME2-400, JME2-315, JME2-260 (siehe modellspezifische Parameter oben).
