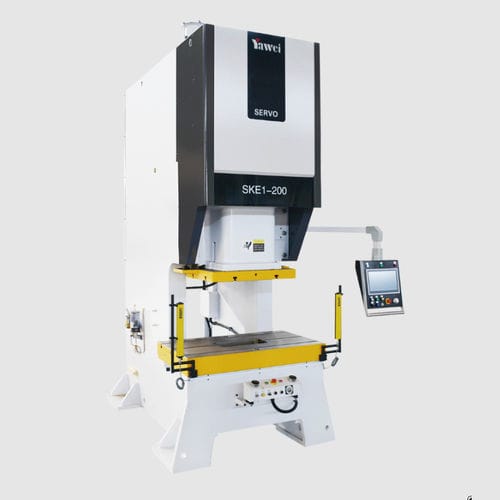

Motorisierte Presse SKE1 serieselektrischelektronischForm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Betätigung
- elektrisch, motorisiert, elektronisch
- Funktion
- Form, Umform
- Anwendung
- für Blech
- Struktur
- Einständer
- Steuerung
- mit integriertem Controller
- Weitere Eigenschaften
- servogesteuert, Einloch
- Kraft
1.250 kN, 1.600 kN, 2.000 kN, 2.600 kN, 3.150 kN
- Hub
180 mm, 200 mm, 250 mm
(7,087 in, 7,874 in, 9,843 in)- Breite der Tischplatte
600 mm, 800 mm, 820 mm, 840 mm, 880 mm
(24 in, 31 in, 32 in, 33 in, 35 in)- Länge der Tischplatte
1.200 mm, 1.250 mm, 1.400 mm, 1.500 mm, 1.650 mm
(47 in, 49 in, 55 in, 59 in, 65 in)- Maximaldruck
1 MPa
- Gesamtlänge
1.300 mm, 1.400 mm, 1.445 mm, 1.610 mm, 1.900 mm
(51 in, 55 in, 57 in, 63 in, 75 in)- Gesamtbreite
1.900 mm, 2.300 mm, 2.420 mm, 2.550 mm, 2.850 mm
(75 in, 91 in, 95 in, 100 in, 112 in)- Gesamthöhe
3.200 mm, 3.800 mm, 3.815 mm, 4.310 mm, 4.500 mm
(126 in, 150 in, 150 in, 170 in, 177 in)
Beschreibung
Produktbeschreibung
Produktparameter (pro Modell)
SKE1-315
Nennkraft: 3150 kN
Nennkraft-Hub: 8 mm
Hub des Schiebers: 250 mm
Max. Leerhübe pro Minute: 40 spm
Max. Werkzeughöhe: 500 mm
Werkzeughöhenverstellung: 120 mm
Unterfläche des Schiebers (L/R+V/H) (Typ I): 1000×720×110 mm
Unterfläche des Schiebers (Typ II): 1250×720×110 mm
Max. Oberwerkzeuggewicht: 1800 kg
Arbeitstischgröße: 1650×880×180 mm
Luftdruck: 0.6 MPa
Pressengenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L×B×H): 1900×2850×4500 mm
Polsterkapazität: 236 kN
Polsterhub: 125 mm
Wirksame Polsterfläche: 550×535 mm²
Max. Drehmomentwert: 18000 N·m
SKE1-260
Nennkraft: 2600 kN
Nennkraft-Hub: 7 mm
Hub des Schiebers: 250 mm
Max. Leerhübe pro Minute: 45 spm
Max. Werkzeughöhe: 450 mm
Werkzeughöhenverstellung: 120 mm
Unterfläche des Schiebers (Typ I): 920×700×100 mm
Unterfläche des Schiebers (Typ II): 1250×700×100 mm
Max. Oberwerkzeuggewicht: 1800 kg
Arbeitstischgröße: 1500×840×180 mm
Luftdruck: 0.6 MPa
Pressengenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L×B×H): 1810×2560×4325 mm
Polsterkapazität: 151 kN
Polsterhub: 120 mm
Wirksame Polsterfläche: 540×455 mm²
Max. Drehmomentwert: 14000 N·m
SKE1-200
Nennkraft: 2000 kN
Nennkraft-Hub: 6 mm
Hub des Schiebers: 200 mm
Max. Leerhübe pro Minute: 50 spm
Max. Werkzeughöhe: 460 mm
Werkzeughöhenverstellung: 110 mm
Unterfläche des Schiebers (Typ I): 850×630×90 mm
Unterfläche des Schiebers (Typ II): 1130×630×90 mm
Max. Oberwerkzeuggewicht: 1800 kg
Arbeitstischgröße: 1400×820×160 mm
Luftdruck: 0.6 MPa
Pressengenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L×B×H): 1680×2420×4060 mm
Polsterkapazität: 122 kN
Polsterhub: 110 mm
Wirksame Polsterfläche: 540×395 mm²
Max. Drehmomentwert: 12000 N·m
SKE1-160
Nennkraft: 1600 kN
Nennkraft-Hub: 6 mm
Hub des Schiebers: 200 mm
Max. Leerhübe pro Minute: 50 spm
Max. Werkzeughöhe: 460 mm
Werkzeughöhenverstellung: 100 mm
Unterfläche des Schiebers (Typ I): 700×550×90 mm
Unterfläche des Schiebers (Typ II): 990×550×90 mm
Max. Oberwerkzeuggewicht: 1800 kg
Arbeitstischgröße: 1250×800×140 mm
Luftdruck: 0.6 MPa
Pressengenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L×B×H): 1400×2300×3800 mm
Polsterkapazität: 100 kN
Polsterhub: 80 mm
Wirksame Polsterfläche: 650×420 mm²
Max. Drehmomentwert: 9000 N·m
SKE1-125
Nennkraft: 1250 kN
Nennkraft-Hub: 6 mm
Hub des Schiebers: 180 mm
Max. Leerhübe pro Minute: 60 spm
Max. Werkzeughöhe: 360 mm
Werkzeughöhenverstellung: 80 mm
Unterfläche des Schiebers (Typ I): 650×470×80 mm
Unterfläche des Schiebers (Typ II): 910×470×80 mm
Max. Oberwerkzeuggewicht: 800 kg
Arbeitstischgröße: 1200×600×110 mm
Luftdruck: 0.6 MPa
Pressengenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L×B×H): 1300×1900×3200 mm
Polsterkapazität: 96 kN
Polsterhub: 90 mm
Wirksame Polsterfläche: 420×345 mm²
Max. Drehmomentwert: 6000 N·m
Technische Merkmale
- Ausgestattet mit einem spezialisierten Niedrigdrehzahl-Hochmoment-Servomotor für kontrolliertes Umformen und Stempeln.
- Programmierbare Bewegungsprofile ermöglichen das Festlegen und Ändern von Hub und Geschwindigkeit während der Fertigung.
- Automatische Unterscheitel-Punkt-Kompensation (BDC) mit Genauigkeit unter 0,01 mm für präzises Stanzen.
- Stößelgeschwindigkeit stufenlos einstellbar, zur Anpassung der Produktionsrate und Prozessstabilität.
- Intelligente Servosteuerung reduziert den Energieverbrauch und vereinfacht die Wartung.
- Programmierbare Hubhöhe und Bewegungsabläufe für flexible Fertigung und schnelle Umrüstungen.
- Optimierbare Bewegungsprofile zur Verbesserung der Bauteilqualität und Verlängerung der Werkzeugstandzeit.
- Zuverlässige Stanzleistung mit geringeren Maschineneinwirkungen und einfacher Wartung.
- Handrad-Feinverstellung zur Verkürzung der Werkzeugerprobungszeit.
Produktparameter (pro Modell)
SKE1-315
Nennkraft: 3150 kN
Nennkraft-Hub: 8 mm
Hub des Schiebers: 250 mm
Max. Leerhübe pro Minute: 40 spm
Max. Werkzeughöhe: 500 mm
Werkzeughöhenverstellung: 120 mm
Unterfläche des Schiebers (L/R+V/H) (Typ I): 1000×720×110 mm
Unterfläche des Schiebers (Typ II): 1250×720×110 mm
Max. Oberwerkzeuggewicht: 1800 kg
Arbeitstischgröße: 1650×880×180 mm
Luftdruck: 0.6 MPa
Pressengenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L×B×H): 1900×2850×4500 mm
Polsterkapazität: 236 kN
Polsterhub: 125 mm
Wirksame Polsterfläche: 550×535 mm²
Max. Drehmomentwert: 18000 N·m
SKE1-260
Nennkraft: 2600 kN
Nennkraft-Hub: 7 mm
Hub des Schiebers: 250 mm
Max. Leerhübe pro Minute: 45 spm
Max. Werkzeughöhe: 450 mm
Werkzeughöhenverstellung: 120 mm
Unterfläche des Schiebers (Typ I): 920×700×100 mm
Unterfläche des Schiebers (Typ II): 1250×700×100 mm
Max. Oberwerkzeuggewicht: 1800 kg
Arbeitstischgröße: 1500×840×180 mm
Luftdruck: 0.6 MPa
Pressengenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L×B×H): 1810×2560×4325 mm
Polsterkapazität: 151 kN
Polsterhub: 120 mm
Wirksame Polsterfläche: 540×455 mm²
Max. Drehmomentwert: 14000 N·m
SKE1-200
Nennkraft: 2000 kN
Nennkraft-Hub: 6 mm
Hub des Schiebers: 200 mm
Max. Leerhübe pro Minute: 50 spm
Max. Werkzeughöhe: 460 mm
Werkzeughöhenverstellung: 110 mm
Unterfläche des Schiebers (Typ I): 850×630×90 mm
Unterfläche des Schiebers (Typ II): 1130×630×90 mm
Max. Oberwerkzeuggewicht: 1800 kg
Arbeitstischgröße: 1400×820×160 mm
Luftdruck: 0.6 MPa
Pressengenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L×B×H): 1680×2420×4060 mm
Polsterkapazität: 122 kN
Polsterhub: 110 mm
Wirksame Polsterfläche: 540×395 mm²
Max. Drehmomentwert: 12000 N·m
SKE1-160
Nennkraft: 1600 kN
Nennkraft-Hub: 6 mm
Hub des Schiebers: 200 mm
Max. Leerhübe pro Minute: 50 spm
Max. Werkzeughöhe: 460 mm
Werkzeughöhenverstellung: 100 mm
Unterfläche des Schiebers (Typ I): 700×550×90 mm
Unterfläche des Schiebers (Typ II): 990×550×90 mm
Max. Oberwerkzeuggewicht: 1800 kg
Arbeitstischgröße: 1250×800×140 mm
Luftdruck: 0.6 MPa
Pressengenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L×B×H): 1400×2300×3800 mm
Polsterkapazität: 100 kN
Polsterhub: 80 mm
Wirksame Polsterfläche: 650×420 mm²
Max. Drehmomentwert: 9000 N·m
SKE1-125
Nennkraft: 1250 kN
Nennkraft-Hub: 6 mm
Hub des Schiebers: 180 mm
Max. Leerhübe pro Minute: 60 spm
Max. Werkzeughöhe: 360 mm
Werkzeughöhenverstellung: 80 mm
Unterfläche des Schiebers (Typ I): 650×470×80 mm
Unterfläche des Schiebers (Typ II): 910×470×80 mm
Max. Oberwerkzeuggewicht: 800 kg
Arbeitstischgröße: 1200×600×110 mm
Luftdruck: 0.6 MPa
Pressengenauigkeit: Japan JIS 1st class 1
Maschinenabmessung (L×B×H): 1300×1900×3200 mm
Polsterkapazität: 96 kN
Polsterhub: 90 mm
Wirksame Polsterfläche: 420×345 mm²
Max. Drehmomentwert: 6000 N·m
Technische Merkmale
- Serie: SKE1
- Nennkraftbereich (Beispiellösungen): ca. 450 kN bis 3150 kN
- Antrieb: spezialisierter Servomotor (Niedrigdrehzahl, hohes Drehmoment) mit programmierbaren Bewegungsprofilen
- Positionierung/Pressgenauigkeit: automatische BDC-Kompensation < 0,01 mm
- Schiebergeschwindigkeit: stufenlose Regelung; maximale Taktzahlen je Modell
- Programmierbare Hubhöhe und Bewegungsfolge für flexible Produktion
- Handrad-Feinverstellung zur Verkürzung der Werkzeugerprobung
