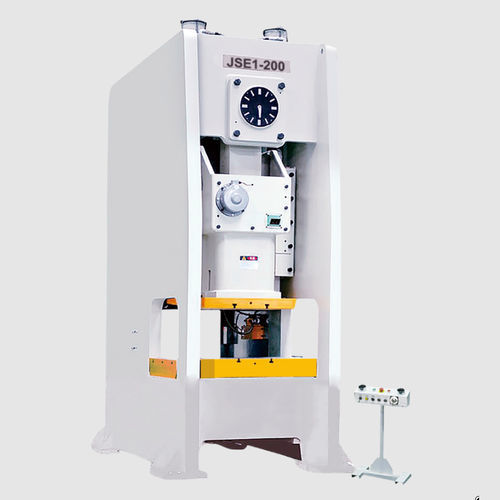

Mechanische Presse JSE1 series

für BlechRahmenstationär

Produktbeschreibung

• Erreicht JIS Klasse 1 Präzision für die gesamte Maschine.
• Hochsteifer, geschweißter Stahlblechrahmen.
• Kombinierte Kupplungs-Brems-Einheit mit hoher Leistung und geringer Trägheit.
• Geringe Geräuschentwicklung.
• Minimale Auslenkung der Stempelhöhe und geringe dynamische Mittendeflektion.
• Niedriges Gesamtlager-Spiel.
• Fest arretierte sechseitige Führungen.
• Bedienerfreundliche Mensch‑Maschine‑Schnittstelle für einfache, komfortable Bedienung.

Verfügbare Modelle

• JSE1-315
• JSE1-260
• JSE1-200
• JSE1-160
• JSE1-110

JSE1-315 - Schlüsselparameter
Nennkraft: 3150 kN
Hub bei Nennkraft: 7 mm
Hub des Schlittens: 300 mm
Schläge pro Minute: 20–35 spm
Max. Werkzeughöhe: 550 mm
Einstellweg der Werkzeughöhe: 120 mm
Max. Gewicht Oberwerkzeug: 900 kg
Untere Fläche des Schlittens (L/R+F/B): 1400*900*100 mm
Arbeitsflächengröße (L/R+F/B): 1600*1000*180 mm
Öffnung zwischen Säulen (F/B+U/D): 1100*750 mm
Leistung Hauptmotor: 30 kW
Luftdruck: 0.6 Mpa
Pressenpräzision: Japan JIS Klasse 1
Maschinenabmessungen: 2308*2945*4525 mm
Kapazität Stempelkissen: 60 kN
Hub Stempelkissen: 70 mm
Wirksame Fläche Stempelkissen: 410*260 mm^2


JSE1-260 - Schlüsselparameter
Nennkraft: 2600 kN
Hub bei Nennkraft: V(6 mm), H(4 mm)
Hub des Schlittens: V(250 mm), H(100 mm)
Schläge pro Minute: V(20–40 spm), H(40–75 spm)
Max. Werkzeughöhe: V(500 mm), H(460 mm)
Einstellweg der Werkzeughöhe: 120 mm
Max. Gewicht Oberwerkzeug: 800 kg
Untere Fläche des Schlittens (L/R+F/B): 920*700*100 mm
Arbeitsflächengröße (L/R+F/B): V(1300*900*180 mm), H(1300*700*180 mm)
Öffnung zwischen Säulen (F/B+U/D): V(950*660 mm), H(750*620 mm)
Leistung Hauptmotor: 22 kW
Luftdruck: 0.6 Mpa
Pressenpräzision: Japan JIS Klasse 1
Maschinenabmessungen: 1978*2755*4490 mm
Kapazität Stempelkissen: 140 kN
Hub Stempelkissen: 100 mm
Wirksame Fläche Stempelkissen: 700*470 mm^2


JSE1-200 - Schlüsselparameter
Nennkraft: 2000 kN
Hub bei Nennkraft: V(6 mm), H(4 mm)
Hub des Schlittens: V(200 mm), H(150 mm)
Schläge pro Minute: V(20–45 spm), H(35–70 spm)
Max. Werkzeughöhe: V(450 mm), H(410 mm)
Einstellweg der Werkzeughöhe: 110 mm
Max. Gewicht Oberwerkzeug: 800 kg
Untere Fläche des Schlittens (L/R+F/B): 850*650*90 mm
Arbeitsflächengröße (L/R+F/B): V(1150*850*160 mm), H(1150*650*160 mm)
Öffnung zwischen Säulen (F/B+U/D): V(900*610 mm), H(700*570 mm)
Leistung Hauptmotor: 15 kW
Luftdruck: 0.6 Mpa
Pressenpräzision: Japan JIS Klasse 1
Maschinenabmessungen: 1788*2590*4010 mm
Kapazität Stempelkissen: 140 kN
Hub Stempelkissen: 100 mm
Wirksame Fläche Stempelkissen: 640*470 mm^2


JSE1-160 - Schlüsselparameter
Nennkraft: 1600 kN
Hub bei Nennkraft: V(6 mm), H(4 mm)
Hub des Schlittens: V(200 mm), H(80 mm)
Schläge pro Minute: V(25–50 spm), H(50–100 spm)
Max. Werkzeughöhe: V(450 mm), H(350 mm)
Einstellweg der Werkzeughöhe: 100 mm
Max. Gewicht Oberwerkzeug: 700 kg
Untere Fläche des Schlittens (L/R+F/B): 700*580*90 mm
Arbeitsflächengröße (L/R+F/B): V(1000*750*140 mm), H(1000*580*140 mm)
Öffnung zwischen Säulen (F/B+U/D): V(800*560 mm), H(630*510 mm)
Leistung Hauptmotor: 11 kW
Luftdruck: 0.6 Mpa
Pressenpräzision: Japan JIS Klasse 1
Maschinenabmessungen: 1617*2290*3420 mm
Kapazität Stempelkissen: 100 kN
Hub Stempelkissen: 80 mm
Wirksame Fläche Stempelkissen: 540*350 mm^2


JSE1-110 - Schlüsselparameter
Nennkraft: 1100 kN
Hub bei Nennkraft: V(5 mm), H(3 mm)
Hub des Schlittens: V(180 mm), H(110 mm)
Schläge pro Minute: V(30–65 spm), H(50–100 spm)
Max. Werkzeughöhe: V(350 mm), H(320 mm)
Einstellweg der Werkzeughöhe: 90 mm
Max. Gewicht Oberwerkzeug: 450 kg
Untere Fläche des Schlittens (L/R+F/B): 650*520*80 mm
Arbeitsflächengröße (L/R+F/B): V(900*700*110 mm), H(900*520*110 mm)
Öffnung zwischen Säulen (F/B+U/D): V(750*500 mm), H(570*470 mm)
Leistung Hauptmotor: 7.5 kW
Luftdruck: 0.6 Mpa
Pressenpräzision: Japan JIS Klasse 1
Maschinenabmessungen: 1488*2040*3125 mm
Kapazität Stempelkissen: 80 kN
Hub Stempelkissen: 80 mm
Wirksame Fläche Stempelkissen: 500*300 mm^2


Eigenschaften / Technische Daten (Zusammenfassung)

• Modellreihe: JSE1 series
• Präzisionsstandard: Japan JIS Klasse 1
• Luftdruck (Standard): 0.6 Mpa
• Schlittenhubbereich: 150 mm bis 300 mm (modellabhängig)
• Leistungsbereich Hauptmotor: 7.5 kW bis 30 kW (modellabhängig)
• Kapazitätsbereich Stempelkissen: 60 kN bis 151 kN (modellabhängig)
