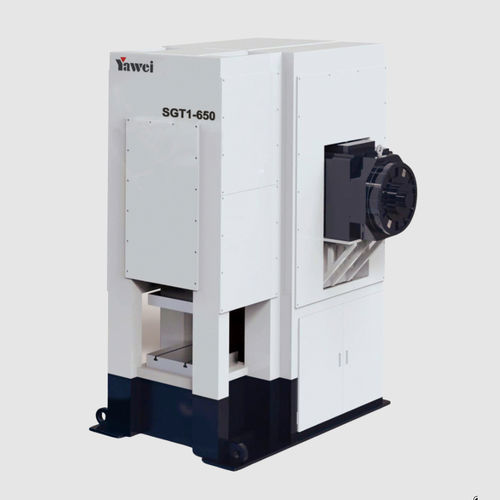

Mechanische Presse SGT1 series

FormKniehebeluniversell

Produktbeschreibung

• Universelles, standardisiertes und modulares Design für flexible Konfiguration und Wartung
• Großbauteile vollständig in Stahl geschweißt, mit Schweißnahtprüfung und Glühen zur Spannungsfreisetzung
• Hochsteifer Rahmen mit einer Steifigkeit von ca. 1/16000–1/20000
• Leistungsfähige Bearbeitung mit minimalen Spaltmaßen; Genauigkeit gemäß speziellen Normen
• Fischgrätzahn-Schleifverfahren für 6-stufige Zahnradsgenauigkeit
• Dünnöl-Automatikumlaufschmierung
• Hochpräzise vierwinkelige achteckige Ultra-Langführungen für verbesserte Positionier- und Wiederholgenauigkeit
• Hochsensibles Überlastschutzgerät zum Schutz der Matrize bei abnormaler Belastung
• Kniehebel-Druckhalteeinrichtung ermöglicht hochpräzise Umformung
• Optionales Dreistations-Hebeaggregat für kontinuierliche Bearbeitung verfügbar

Produktparameter
SGT1-400
Nennkraft: 4000 kN
Nennkraft-Hub: 3 mm
Schlittenhublänge: 200 mm
Schlittenhubfrequenz: 50 Hübe/min
Maximale Einlegehöhe der Matrize: 450 mm
Verstellweg Einlegehöhe: 50 mm
Arbeitsplattengröße links-rechts: 700×500 mm
Arbeitsplattengröße vorne-hinten: 700×600 mm
Unterer Anschlag (Ausstoßkraft): 200 kN
Unterer Anschlag (Hub): 100 mm

SGT1-650
Nennkraft: 6500 kN
Nennkraft-Hub: 3 mm
Schlittenhublänge: 250 mm
Schlittenhubfrequenz: 40 Hübe/min
Maximale Einlegehöhe der Matrize: 550 mm
Verstellweg Einlegehöhe: 50 mm
Arbeitsplattengröße links-rechts: 800×750 mm
Arbeitsplattengröße vorne-hinten: 800×750 mm
Unterer Anschlag (Ausstoßkraft): 320 kN
Unterer Anschlag (Hub): 100 mm

SGT1-800
Nennkraft: 8000 kN
Nennkraft-Hub: 3 mm
Schlittenhublänge: 250 mm
Schlittenhubfrequenz: 40 Hübe/min
Maximale Einlegehöhe der Matrize: 650 mm
Verstellweg Einlegehöhe: 50 mm
Arbeitsplattengröße links-rechts: 950×900 mm
Arbeitsplattengröße vorne-hinten: 950×900 mm
Unterer Anschlag (Ausstoßkraft): 400 kN
Unterer Anschlag (Hub): 100 mm

SGT1-1000
Nennkraft: 10000 kN
Nennkraft-Hub: 3 mm
Schlittenhublänge: 280 mm
Schlittenhubfrequenz: 40 Hübe/min
Maximale Einlegehöhe der Matrize: 650 mm
Verstellweg Einlegehöhe: 50 mm
Arbeitsplattengröße links-rechts: 1000×900 mm
Arbeitsplattengröße vorne-hinten: 1000×900 mm
Unterer Anschlag (Ausstoßkraft): 500 kN
Unterer Anschlag (Hub): 110 mm

SGT1-1250
Nennkraft: 12500 kN
Nennkraft-Hub: 8 mm
Schlittenhublänge: 250 mm
Schlittenhubfrequenz: 30 Hübe/min
Maximale Einlegehöhe der Matrize: 680 mm
Verstellweg Einlegehöhe: 50 mm
Arbeitsplattengröße links-rechts: 1800×1600 mm
Arbeitsplattengröße vorne-hinten: 1800×1600 mm
Unterer Anschlag (Ausstoßkraft): 600 kN
Unterer Anschlag (Hub): 110 mm

SGT1-1600
Nennkraft: 16000 kN
Nennkraft-Hub: 8 mm
Schlittenhublänge: 230 mm
Schlittenhubfrequenz: 30 Hübe/min
Maximale Einlegehöhe der Matrize: 700 mm
Verstellweg Einlegehöhe: 50 mm
Arbeitsplattengröße links-rechts: 1800×1600 mm
Arbeitsplattengröße vorne-hinten: 1800×1600 mm
Unterer Anschlag (Ausstoßkraft): 650 kN
Unterer Anschlag (Hub): 110 mm

Eigenschaften / Technische Daten

• SGT1-Baureihe mit mehreren Modellvarianten (SGT1-400 bis SGT1-1600)
• Großbauteile aus komplett geschweißtem Stahl, mit Schweißnahtprüfung und Glühen zur Spannungsfreisetzung
• Hochsteifer Rahmen (≈1/16000–1/20000) für präzises Umformen
• Fischgrätzahn-Schleifverfahren für hohe Zahnradgenauigkeit (Stufe 6)
• Dünnöl-Umlaufschmierung für stabilen Langzeitbetrieb
• Hochpräzise Führungen und ultra-lange Führungsgeometrie für bessere Positionier- und Wiederholgenauigkeit
• Überlastschutz zum Schutz von Matrize und Maschine bei abnormalen Lasten
• Kniehebel-Druckhalteeinrichtung zur Unterstützung präziser Umformprozesse
• Optionales Dreistations-Hebesystem für kontinuierliche Prozesse
• Modellspezifische Leistungswerte: Nennkraft, Schlittenhub, Hublänge, Frequenz, Einlegehöhe, Verstellweg, Plattendimensionen, Ausstoßkraft und Ausstoßhub
