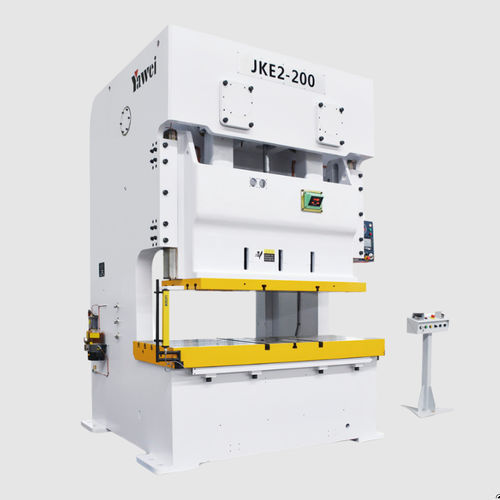

Mechanische Presse JKE2 series

Formfür BlechRahmen

Produktübersicht

• JKE2‑Serie: C‑Rahmen Doppelkurbelpressen mit JIS Stufe‑1 Genauigkeit für die gesamte Maschine.
• Hochsteifer, verschweißter Stahlblechrahmen mit verlängerten rechteckigen sechsseitigen Führungen für verbesserte Positionier‑ und Umformgenauigkeit.
• Doppelte Exzenterwellen drehen in entgegengesetzter Richtung zur Kompensation von Querkräften; hohe links/rechts Anti‑Offset‑Kapazität, stabiler, geräuscharmer Betrieb.
• Bedienerfreundliche Mensch‑Maschine‑Schnittstelle für einfache Einrichtung und Bedienung; benötigter Luftdruck 0,6 MPa.

Produktdaten - JKE2-315
Nennkraft: 3150 kN
Nennhublänge: V 7 mm, H 3,5 mm
Schlittenhub: V 300 mm, H 170 mm
Schläge/Min.: V 20–35 Schläge/min, H 30–50 Schläge/min
Max. Werkzeughöhe: V 550 mm, H 615 mm
Werkzeughöheneinstellung: 120 mm
Oberer Arbeitstisch (L×T×H): 2100 × 700 × 95 mm
Unterer Arbeitstisch (L×T×H): 2750 × 900 × 190 mm
Hauptmotorleistung: 30 kW
Luftdruck: 0,6 MPa
Pressgenauigkeit: Japan JIS Stufe 1
Maschinenabmessung (L×B×H): 3010 × 2545 × 4689 mm
Fläche des Luftkissens: 640 × 470 (2 Gruppen) mm²

Produktdaten - JKE2-260
Nennkraft: 2600 kN
Nennhublänge: V 7 mm, H 3,5 mm
Schlittenhub: V 280 mm, H 170 mm
Schläge/Min.: V 20–35 Schläge/min, H 30–60 Schläge/min
Max. Werkzeughöhe: V 550 mm, H 605 mm
Werkzeughöheneinstellung: 120 mm
Oberer Arbeitstisch (L×T×H): 2100 × 700 × 95 mm
Unterer Arbeitstisch (L×T×H): 2700 × 900 × 710 mm
Hauptmotorleistung: 22 kW
Luftdruck: 0,6 MPa
Pressgenauigkeit: Japan JIS Stufe 1
Maschinenabmessung (L×B×H): 3000 × 2545 × 4304 mm
Fläche des Luftkissens: 640 × 470 (2 Gruppen) mm²

Produktdaten - JKE2-200
Nennkraft: 2000 kN
Nennhublänge: V 6 mm, H 3 mm
Schlittenhub: V 250 mm, H 150 mm
Schläge/Min.: V 25–45 Schläge/min, H 35–70 Schläge/min
Max. Werkzeughöhe: V 500 mm, H 550 mm
Werkzeughöheneinstellung: 120 mm
Oberer Arbeitstisch (L×T×H): 1850 × 650 × 95 mm
Unterer Arbeitstisch (L×T×H): 2400 × 840 × 170 mm
Hauptmotorleistung: 18,5 kW
Luftdruck: 0,6 MPa
Pressgenauigkeit: Japan JIS Stufe 1
Maschinenabmessung (L×B×H): 2620 × 2235 × 3849 mm
Fläche des Luftkissens: 640 × 470 (2 Gruppen) mm²

Produktdaten - JKE2-160
Nennkraft: 1600 kN
Nennhublänge: V 6 mm, H 3 mm
Schlittenhub: V 200 mm, H 130 mm
Schläge/Min.: V 35–55 Schläge/min, H 40–85 Schläge/min
Max. Werkzeughöhe: V 450 mm, H 485 mm
Werkzeughöheneinstellung: 100 mm
Oberer Arbeitstisch (L×T×H): 1600 × 550 × 70 mm
Unterer Arbeitstisch (L×T×H): 2000 × 760 × 150 mm
Hauptmotorleistung: 15 kW
Luftdruck: 0,6 MPa
Pressgenauigkeit: Japan JIS Stufe 1
Maschinenabmessung (L×B×H): 2200 × 1940 × 3709 mm
Fläche des Luftkissens: 540 × 350 (2 Gruppen) mm²

Produktdaten - JKE2-110
Nennkraft: 1100 kN
Nennhublänge: V 5 mm, H 3 mm
Schlittenhub: V 180 mm, H 110 mm
Schläge/Min.: V 35–65 Schläge/min, H 50–100 Schläge/min
Max. Werkzeughöhe: V 400 mm, H 435 mm
Werkzeughöheneinstellung: 100 mm
Oberer Arbeitstisch (L×T×H): 1400 × 500 × 70 mm
Unterer Arbeitstisch (L×T×H): 1800 × 650 × 130 mm
Hauptmotorleistung: 11 kW
Luftdruck: 0,6 MPa
Pressgenauigkeit: Japan JIS Stufe 1
Maschinenabmessung (L×B×H): 2000 × 1745 × 3059 mm
Fläche des Luftkissens: 350 × 235 (2 Gruppen) mm²

Eigenschaften / Technische Daten

• Serie: JKE2 (JKE2-110, -160, -200, -260, -315)
• Genauigkeit: JIS Stufe 1 für die gesamte Maschine
• Struktur: Hochsteifer verschweißter Rahmen; rechteckige sechsseitige Verlängerungsführungen
• Anti‑Offset: Starke Querlast‑Widerstandsfähigkeit durch gegenläufige Rotation der doppelten Exzenterwellen
• Betrieb: Intuitive Mensch‑Maschine‑Schnittstelle für Einstellung und Wartung
• Luftdruckanforderung: 0,6 MPa (alle Modelle)
• Werkzeughöheneinstellung: 100 mm oder 120 mm je nach Modell
• Hauptmotorleistung: 11–30 kW je nach Modell
