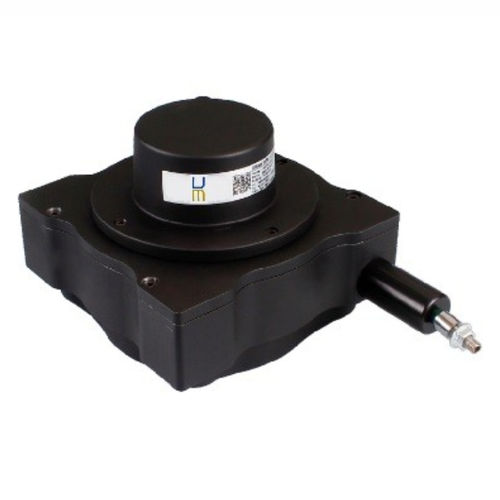

Inkrementaler Seilzuggeber LCS08

optischmit DigitalausgangBlankdraht

Übersicht
Der LCS08 ist ein Zugdraht-Wegaufnehmer, der einen inkrementalen (optischen) Encoder verwendet, um die Kabelbewegung zu messen und ein Push-pull-, TTL- oder HTL-kompatibles Ausgangssignal bereitzustellen. Er ist für industrielle Anwendungen und Werkzeugmaschinen ausgelegt und bietet lange mechanische Lebensdauer sowie einfache Montage.

Hauptmerkmale

• Technologie: Inkrementaler Encoder (optisch)
• Messbereich: 3500…8250 mm
• Verfügbare Auflösungen: 50 µm und 25 µm; Optionen auch ausgedrückt als 0,1 mm/ppr – 0,2 mm/ppr je nach Konfiguration
• Ausgangssignal: ABZ (A,B,Z) oder A/,A, B/,B, Z/,Z
• Signaltyp: Push-pull, TTL Line driver oder HTL Line driver
• Versorgungsspannung: 8 – 24 Vdc, 5 Vdc oder 5 – 30 Vdc (je nach Version)
• Stromaufnahme: < 40 mA (bei 24 Vdc)
• Elektrische Anschlüsse: Kabelausgang (2,5 m Standard)
• Max. Messgeschwindigkeit: 1 m/s
• Schutzart: IP65
• Gehäusematerial: Aluminium
• Masse: < 2200 g
• Betriebstemperatur: -20 bis 80 °C
• Lagerungstemperatur: -30 bis 90 °C
• Montage: einfach

Anwendungen und Vorteile

• Positions- und Wegmessung mit inkrementalem Encoder-Interface zur Integration in SPS und Datenerfassungssysteme.
• Standardisiertes Ausgangssignal (Push-pull/TTL/HTL) erleichtert die Anbindung an Messelektronik und Anzeigen.
• Robuste Konstruktion geeignet für industrielle Umgebungen (IP65, Aluminiumgehäuse).

Technische Daten

• Modell: LCS08
• Technologie: Optisch, inkrementaler Encoder
• Messbereich: 3500…8250 mm
• Auflösung: 50 µm / 25 µm (oder 0,1 mm/ppr – 0,2 mm/ppr je nach Konfiguration)
• Ausgänge: A, B, Z (oder A/,A, B/,B, Z/,Z)
• Ausgangstyp: Push-pull, TTL Line driver, HTL Line driver
• Versorgung: 8–24 Vdc; 5 Vdc; oder 5–30 Vdc
• Stromaufnahme: < 40 mA (bei 24 Vdc)
• Standard-Kabellänge: 2,5 m
• Max. Geschwindigkeit: 1 m/s
• Schutz: IP65
• Gehäuse: Aluminium
• Masse: < 2200 g
• Betriebstemperatur: -20 bis 80 °C
• Lagerungstemperatur: -30 bis 90 °C
