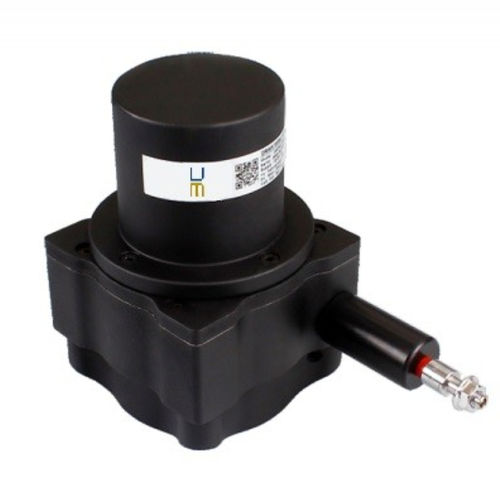

Inkrementaler Seilzuggeber LCS07

optischmit integriertem Transmitter5 V DC

Übersicht
Seilzugs-Positionsgeber LCS07. Der LCS07 verwendet inkrementelle (optische) Encoder-Technologie zur Messung des Seilhubes und zur Bereitstellung von Positionssignalen. Dieser Sensor ist auf lange mechanische Lebensdauer ausgelegt und lässt sich in viele industrielle Einsatzbereiche und Maschinenbauanwendungen integrieren.

Hauptmerkmale

• Technologie: inkrementeller / optischer Encoder
• Messbereiche: 1250…3300 mm
• Angegebene Auflösungen: inkrementell mit 50 µm und 25 µm; Angaben zur Auflösung 0,1 mm/ppr – 0,2 mm/ppr
• Einfache Montage
• Guter mechanischer Schutz (hoher IP-Schutzgrad)

Ausgänge und Signale

• Ausgangssignal: A, B, Z oder A/, A, B/, B, Z/, Z
• Signaltyp: Push-pull, TTL Line driver oder HTL Line driver

Stromversorgung und Verbrauch

• Versorgungsspannung: 8 – 24 V DC, 5 V DC oder 5 – 30 V DC
• Stromaufnahme: < 40 mA (24 V DC)
• Elektrische Anschlüsse: Ausgang über Kabel (2,5 m Standard)

Mechanische und umgebungsbedingte Leistungen

• Maximale Geschwindigkeit: 2 m/s
• Schutzart: IP65
• Gehäusematerial: Aluminium
• Masse: < 1300 g
• Betriebstemperatur: -20 bis 80 °C
• Lagerungstemperatur: 30 bis 90 °C

Anwendungen

• Weg-/Positionsmessung für Industrie und Maschinenbau

Eigenschaften / technische Daten

• Modellbezeichnung: LCS07
• Technologie: inkrementeller Encoder, optisch
• Auflösung: 50 µm und 25 µm angegeben; 0,1 mm/ppr – 0,2 mm/ppr (wie erwähnt)
• Messbereiche: 1250…3300 mm
• Ausgang: A, B, Z (oder komplementäre Versionen A/, B/, Z/)
• Ausgangstyp: Push-pull, TTL Line driver, HTL Line driver
• Versorgungsspannung: 8–24 V DC, 5 V DC oder 5–30 V DC
• Stromaufnahme: < 40 mA (bei 24 V DC)
• Anschluss: Ausgangskabel 2,5 m (Standard)
• Maximale Geschwindigkeit: 2 m/s
• IP-Schutzart: IP65
• Gehäuse: Aluminium
• Masse: < 1300 g
• Betriebstemperatur: -20 bis 80 °C
• Lagerungstemperatur: 30 bis 90 °C
