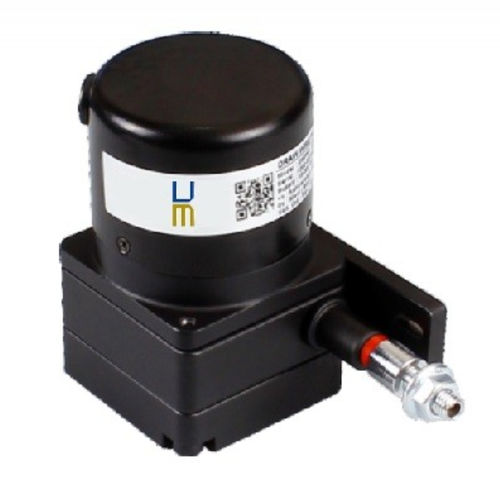

Absoluter Seilzuggeber LCS03

mit Potentiometer4-20 mAanalog

Übersicht
Der LCS03 ist ein kabelbetätigter Linearpotentiometer, der auf potentiometrischer (widerstandsbasierter) Technologie zur Messung von Position und Weg basiert. Er liefert ein analoges Signal und ist für eine lange mechanische Lebensdauer in industriellen Anwendungen ausgelegt, die zuverlässige Positionsrückmeldung benötigen.

Funktionen

• Messbereich: 100–1200 mm
• Linearität: 0,5 % des Messbereichs
• Signaltyp: Spannungsteiler (analog)
• Ausgangsoptionen: resistiv, 0–10 V, 4–20 mA
• Resistiver Ausgang oder integrierter Conditioner für Spannung oder Strom
• Versorgungsspannung: bis 24 V DC (für Spannungsausgang); 15–30 V DC
• Elektrischer Anschluss: Kabelausgang (Standard 2,5 m)
• Gehäusematerial: Aluminium
• Schutzart: IP54
• Betriebstemperatur: -20 bis 80 °C
• Lagertemperatur: -30 bis 90 °C
• Montage: einfach

Anwendungen
Positionserfassung und Wegmessung in Industrieanlagen und Sondermaschinen, wo ein analoges Positionssignal benötigt wird.

Technische Daten

• Modell: LCS03
• Technologie: potentiometrisch (resistiv)
• Messbereiche: 100–1200 mm
• Linearität: 0,5 % des Messbereichs
• Ausgangstypen: resistiv, 0–10 V, 4–20 mA
• Versorgungsspannung: bis 24 V DC (für Spannungsausgang); 15–30 V DC
• Standard-Kabellänge: 2,5 m
• Gehäuse: Aluminium
• IP: IP54
• Betriebstemperatur: -20 bis 80 °C
• Lagertemperatur: -30 bis 90 °C
