Informationstafel / Innen- und Außenbereich JUNIOR-P/JR20-P

Vorstellung
Der Prozessanzeiger JUNIOR-P / JR20-P ist eine elektronische Baugruppe aus Hauptplatine und Anzeigemodul mit Tastatur, geliefert in einem für die Frontplattenmontage vorbereiteten Gehäuse. Er ist für die Überwachung industrieller Prozesse ausgelegt und bietet mehrere Eingangstypen und Optionen (Relais, Transmitterversorgung, Tastaturprogrammierung oder Signal-Teach-in).

Hauptfunktionen

• 4-stellige Anzeige mit 1 Dezimalpunkt.
• 3-Tasten-Tastatur für lokale Programmierung.
• Direkte Signalaufnahme durch Teach-in möglich.
• Dedizierte 24 V Gleichspannung zur Versorgung von Transmittern.
• Relaisoption: 2 Schaltpunkte pro SPDT-Relais 8 A mit abnehmbaren, von hinten zugänglichen Anschlussklemmen.

Unterstützte Eingänge

• Prozess (analoge Signale): ±10 V, ±20 mA.
• Temperatur: Pt100, Pt1000, Thermoelemente Typ J, K, T und N.
• Potentiometer: 100 Ω bis 100 kΩ.
• Widerstand: Bereiche 999.9 Ω, 9999 Ω und 50.00 kΩ.

Anzeige und Varianten

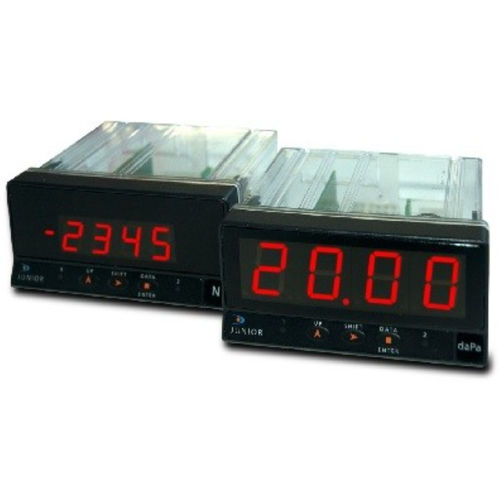

• JR-P: Ziffernhöhe 14 mm, Anzeigeumfang -9999 bis 9999. Vorzeichen-LED separat.
• JR20-P: Ziffernhöhe 20 mm, Anzeigeumfang -1999 bis 9999. Größere Ablesedistanz; Vorzeichen-LED in der 4. Ziffer integriert.

Anwendung
Geeignetes Instrument zur Überwachung und Anzeige von Prozess- und Temperaturgrößen in industriellen Umgebungen, mit Möglichkeit zur Versorgung und Anbindung von 24 V-Gleichspannungs-Transmittern.

Eigenschaften / Technische Daten

• Modelle: JR-P, JR20-P
• Prozesseingänge: ±10 V, ±20 mA
• Temperatureingänge: Pt100, Pt1000, Thermoelemente J, K, T, N
• Potentiometereingang: 100 Ω ÷ 100 kΩ
• Widerstandseingänge: 999.9 Ω, 9999 Ω, 50.00 kΩ
• Stromversorgung: universal (AC/DC)
• 24 Vdc-Versorgung verfügbar zur Speisung von Transmittern
• Anzeige: 4 Stellen + 1 Dezimalpunkt
• JR-P: 14 mm Ziffern, Anzeige -9999 ÷ 9999
• JR20-P: 20 mm Ziffern, Anzeige -1999 ÷ 9999, integrierte Vorzeichen-LED
• Programmierung: 3-Tasten-Tastatur oder automatisches Signal-Teach-in
• Relaisoption: 2 Schaltpunkte pro SPDT-Relais 8 A, abnehmbare hintere Anschlussklemmen
• Montage: Gehäuse für Schalttafel (montagebereit)
