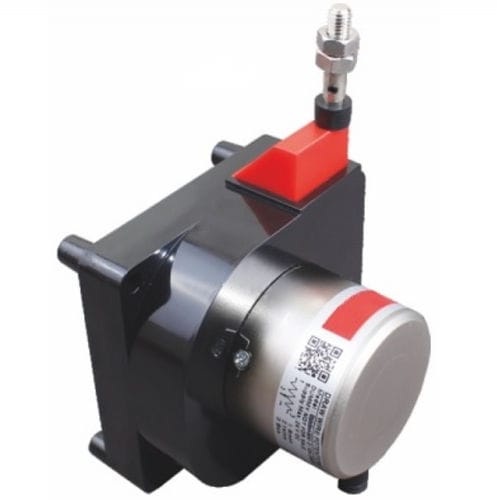

Seilzuggeber mit Potentiometer LCS01

4-20 mAmit Spannungsausganganalog

Übersicht
Der LCS01 ist ein linearer Seilzugsensor, der potentiometrische Technologie (Widerstandsänderung) verwendet, um die Seilbewegung zu messen und ein proportionales Analogsignal bereitzustellen. Geeignet für industrielle Anwendungen mit hoher mechanischer Lebensdauer.

Hauptmerkmale

• Technologie: Potentiometer (widerstandsbasierter Typ)
• Messbereiche: 500, 900, 1800 oder 3600 mm
• Linearität: 0,5 %, 0,1 %, 0,05 % der Vollskala (FS) je nach Hub
• Ausgänge: resistiv, 0-10 V, 4-20 mA (mit integriertem Aufbereiter)
• Montage: einfach

Elektrische und mechanische Daten

• Versorgungsspannung: 13–30 Vdc (24 Vdc max für Spannungsausgang)
• Elektrische Anschlüsse: Ausgangskabel (2,5 m Standard)
• Gehäusematerial: Aluminium / Stahl / ABS
• Schutzart: IP54
• Betriebstemperatur: -20 bis 80 °C
• Lagerungstemperatur: -30 bis 90 °C

Optionen

• Optional: Lieferung mit COFRAC-Kalibrierschein, COFRAC-äquivalent oder COFRAC-rückführbar

Technische Daten / Spezifikationen

• Modell: LCS01
• Technologie: Potentiometrisch (Spannungsteiler)
• Messbereiche: 500 mm, 900 mm, 1800 mm, 3600 mm
• Linearität: 0,5 % / 0,1 % / 0,05 % der FS je nach Hub
• Ausgangstyp: Resistiv; 0-10 V; 4-20 mA
• Stromversorgung: 13–30 Vdc (24 Vdc max für Spannungsausgang)
• Anschluss: Ausgangskabel 2,5 m (Standard)
• Gehäuse: Aluminium / Stahl / ABS
• IP-Schutzklasse: IP54
• Betriebstemperatur: -20 bis 80 °C
• Lagerungstemperatur: -30 bis 90 °C
• Montage: einfach
• Mechanische Lebensdauer: hoch
