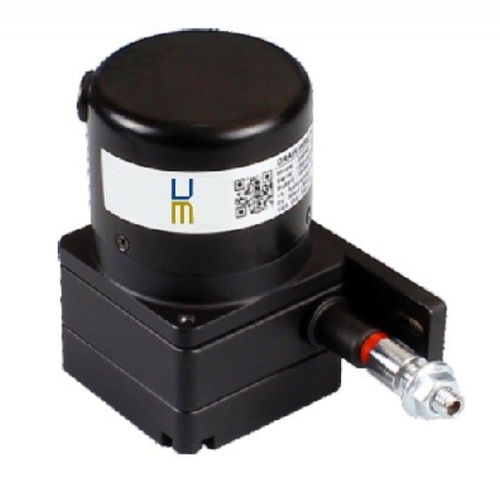

Inkrementaler Seilzuggeber LCS06

optischLine Drivermit Digitalausgang

Übersicht
Seilzug-Encoder für die lineare Wegmessung LCS06. Entwickelt zur Messung des Seilzugs mit einer inkrementalen optischen Ausgangsschnittstelle, geeignet für industrielle Systeme.

Zusammenfassung

• Technologie: Inkrementalencoder / Optisch
• Messbereich: 100…1200 mm
• Auflösung: 50 µm, 25 µm; Varianten mit 0,1 mm/ppr – 0,2 mm/ppr
• Ausgänge: TTL, HTL, Push-pull (A, B, Z oder A/, A, B/, B, Z/, Z)
• Schutzart: IP54

Detaillierte Beschreibung
Der LCS06 ist ein Seilzug-Encoder zur Messung linearer Wegverschiebungen. Er verwendet inkrementale (optische) Encoder-Technologie zur Erfassung des Seilzugs und liefert Push-pull-, TTL-Line-Driver- oder HTL-Line-Driver-Signale. Der Sensor ist auf lange mechanische Lebensdauer ausgelegt und lässt sich in viele industrielle Anwendungen und den Maschinenbau integrieren. Zur Auswertung und Anzeige ist eine Signalaufbereitung/-verarbeitung über geeignete Messsysteme oder Software (Anzeige, Sender usw.) erforderlich.

Technische Daten / Spezifikationen

• Referenz / Modell: LCS06
• Technologie: Inkrementalencoder (optisch)
• Messbereich: 100…1200 mm
• Auflösung (angegeben): inkremental mit 50 µm und 25 µm
• Weitere Auflösungsangabe: 0,1 mm/ppr – 0,2 mm/ppr
• Ausgangssignal: A, B, Z oder A/, A, B/, B, Z/, Z
• Signaltyp: Push-pull, TTL-Line-Driver oder HTL-Line-Driver
• Versorgungsspannung: 8–24 VDC, 5 VDC oder 5–30 VDC (Varianten)
• Stromaufnahme: < 40 mA (24 VDC)
• Elektrische Anschlüsse: Kabelausgang (2,5 m Standard)
• Maximale Betriebstgeschwindigkeit: 0,5 m/s
• Schutzart: IP54
• Gehäusematerial: Aluminium
• Masse: < 500 g
• Betriebstemperatur: -20 bis 80 °C
• Lagerungstemperatur: -30 bis 90 °C
• Lebensdauer: lange mechanische Lebensdauer (generische Angabe)
