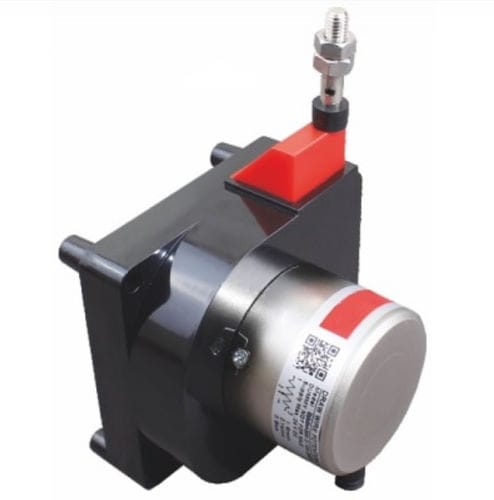

Inkrementaler Seilzuggeber LCS02

optischmit DigitalausgangKunststoff

Zusammenfassung
Seil-Positionssensor des Typs inkrementaler optischer Encoder, ausgelegt für große Wege und präzise inkrementelle Messungen. Ausgänge: Push-pull, TTL Line Driver oder HTL Line Driver.

Hauptmerkmale

• Technologie: Inkrementaler optischer Encoder
• Messbereich: 500, 1000, 1500, 2500, 3000, 3500, 3600 mm
• Auflösung: inkrementell 50 µm oder 25 µm
• Ausgang: TTL oder HTL Line Driver; Signale A, B, Z (A/,A, B/,B, Z/,Z)
• Einfache Montage

Beschreibung
Der LCS02 ist ein Seil-Positionssensor, der inkrementelle optische Messung zur Erfassung des Seilwegs und zur Ausgabe eines digitalen Encodersignals verwendet. Der Sensor bietet eine lange mechanische Lebensdauer und eignet sich für vielfältige industrielle Anwendungen.

Eigenschaften / Technische Daten

• Technologie: Inkrementaler optischer Encoder
• Messbereiche: 500 bis 3600 mm (verfügbare Ausführungen: 500, 1000, 1500, 2500, 3000, 3500, 3600 mm)
• Auflösung: 50 µm oder 25 µm (inkrementell); ergänzende Angaben: 0,1 mm/ppr – 0,2 mm/ppr
• Ausgangssignale: A, B, Z (oder A/,A, B/,B, Z/,Z)
• Signaltypen: Push-pull, TTL Line Driver, HTL Line Driver
• Versorgungsspannung: 8–24 VDC, 5 VDC oder 5–30 VDC
• Stromaufnahme: <40 mA (bei 24 VDC)
• Elektrischer Anschluss: Ausgangskabel (2,5 m Standard)
• Schutzart: IP54
• Gehäuse: Aluminium / Stahl / ABS-Kunststoff
• Betriebstemperatur: -20 bis 80 °C
• Lagerungstemperatur: -30 bis 90 °C
• Mechanische Lebensdauer: lange mechanische Lebensdauer
• Optionen: Anzeige, Sender, Kalibrierung (COFRAC-Zertifikat oder gleichwertig)

Optionen und Zubehör

• Integrierte Anzeigemodule
• Analoge oder digitale Sender
• Individuelle Kabellängen und Steckertypen
• Kalibrierungszertifikat (COFRAC oder gleichwertig)

Anwendungen

• Lineare Positionsmessung an Maschinen und Produktionslinien
• Stellantriebe und hydraulische/pneumatische Zylinder
• Förderanlagen und Handhabungssysteme
• Prüfstände und Messgeräte
