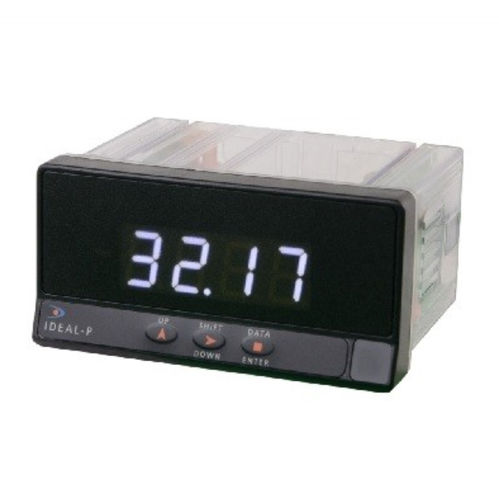

LED-Display IDEAL-P

digital4-stelligfür Sensor

Beschreibung
Der Panelanzeiger IDEAL-P der Serie KOSMOS ist ein universelles, multifunktionales und konfigurierbares digitales Feldgerät zur Messung und Weitergabe von Prozess- und Temperatursignalen. Er stellt Eingangsgrößen auf 4 Ziffern mit Dezimalpunkt in den gewünschten Ingenieureinheiten dar. Die Programmierung des Anzeigeumfangs erfolgt direkt über die Tastatur oder durch direkte Erfassung des Eingangssignals. Das Gerät integriert eine 24 Vdc Sensorspannungsversorgung, einen Relaisausgang und einen 4-20 mA Analogausgang.

Hauptmerkmale

• Anzeige: 4 Stellen mit Dezimalpunkt, Ziffernhöhe 14 mm, Anzeigebereich -9999 bis 9999, Vorzeichen-LED links der höchsten Stelle.
• Prozesseingänge: ±10 V, ±200 V, ±20 mA.
• Temperatureingänge: Pt100 und Thermoelemente (Typen J, K, T, N).
• Ausgänge: 1 x SPDT-Relais (8 A bei 250 Vac); 1 x 4-20 mA Analogausgang (Spiegelung), Sollwertgenerator.
• Sensorversorgung: integrierte Hilfsspannung 24 Vdc.
• Bedienoberfläche: 3-Tasten-Tastatur zur Konfiguration über separate Menüs und mit Hilfetexten zur Programmierung.
• Programmierung: Anzeigeumfang konfigurierbar über Tastatur oder automatisch durch Erfassung des Eingangssignals.

Anwendung
Entwickelt für industrielle Mess- und Übertragungsaufgaben von Prozess- und Temperatursignalen, zur Frontplattenmontage für lokale Überwachung und Steuerung.

Merkmale / technische Daten

• Modell: IDEAL-P (Serie KOSMOS).
• Prozesseingänge: ±10 V, ±200 V, ±20 mA.
• Temperatureingänge: Pt100, Thermoelemente J, K, T, N.
• Relaisausgang: 1 x SPDT, 8 A @ 250 Vac.
• Analogausgang: 4-20 mA (Spiegelung) und Sollwertgenerator-Funktion.
• Sensorversorgung: 24 Vdc am Ausgang verfügbar.
• Anzeige: 4 Stellen + Dezimalpunkt, Ziffernhöhe 14 mm, Bereich -9999 bis 9999, Vorzeichen-LED.
• Tastatur: 3 Tasten für Konfiguration und Menü.
• Programmiermodi: lokale Tastatur oder direkte Signalakquisition.
