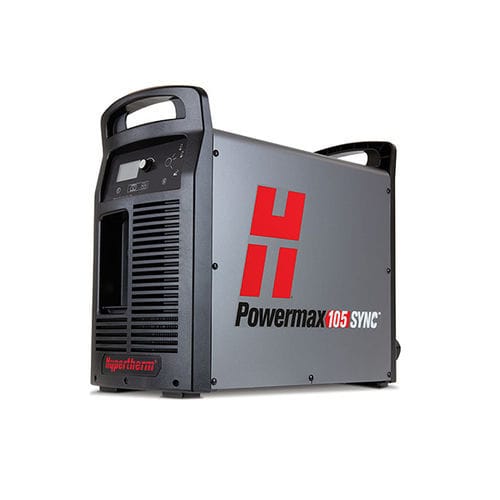

Automatischer Plasmaschneider Powermax105 SYNC®

automatisiertRoboterIGBT-Wechselrichter

Überblick
Der Powermax105 SYNC® ist ein professioneller Luft-Plasmaschneider der nächsten Generation zur Vereinfachung von Schneid- und Fugenhobelprozessen bis zu 32 mm (1-1/4"). Automatisierte Prozesseinrichtung über RFID-fähige SmartSYNC®-Brenner, ein revolutionäres einteiliges Einsatz-Verschleißteil mit nachverfolgbaren Nutzungsdaten sowie optimierte Verwaltung des Verschleißteil-Lagerbestands. Der Powermax105 SYNC maximiert Produktivität durch geringere Ausfallzeiten, verbesserte Schnittqualität und vereinfachtes Verschleißteilmanagement.

Anwendungen

• Schneiden mit Oberflächenkontakt (ziehen des Brenners entlang des Werkstücks)
• Schneiden mit größerer Reichweite (bessere Sichtbarkeit und Zugang in beengten Verhältnissen)
• Fugenhobeln mit größerer Reichweite
• Schneiden komplexer Strukturen (schmale Schnittfugen, minimale Bartbildung)
• Bündiges Schneiden (Schneiden näher am Trägermaterial, 45°)
• Fugenhobeln mit maximaler Kontrolle (präzise Metallentfernung, flachere Profile)
• Fugenhobeln mit maximaler Entfernung (aggressives Entfernen von Metall, tiefe Profile)
• Mechanisiertes Schneiden (tragbare Automatisierung und Schneidtisch-Anwendungen)

Vorteile

• Einfache Bedienung: klar lasermarkierte, farbcodierte Einsätze; SmartSYNC-Brenner und Einsätze stellen automatisch Strom und Prozess ein; automatische Erkennung des Standzeit-Endes von Einsätzen; ergonomische, flexible Brennerkabel.
• Minimierung der Betriebskosten: vereinfachte Systembedienung reduziert Schulungsaufwand; kürzere Stillstandzeiten beim Austausch von Verschleißteilen; Nutzungsdaten der Einsätze verbessern Schneidbetrieb und Bestandsverwaltung.
• Maximierung der Leistung: austauschbare Brennerausführungen und anwendungsspezifische Einsätze für manuelles und mechanisiertes Arbeiten; optimierte Einsatzkonstruktion für deutlich längere Standzeiten und konstant hohe Schnittqualität.
• Branchenführende Zuverlässigkeit: SmartSYNC-Brenner sind für raue Industrieumgebungen ausgelegt; SpringStart™-Technologie sorgt für konstantes Ansprechverhalten; insgesamt reduzierte Produktionsstillstände.

Spezifikationen (Auszug)
Schneidleistung
Füllvermögen | Stärke | Schnittgeschwindigkeit
Empfohlen | 32 mm | 500 mm/min
| 38 mm | 250 mm/min
Trennschnitt (Handbetrieb) | 50 mm | 125 mm/min (5 ipm)
Lochstechen* | 22 mm (7/8") | -
*Lochstechleistung für manuelles oder mechanisiertes Schneiden mit programmierbarer Brennerhöhensteuerung.

Fugenhobeln mit maximalem Entfernen
Füllvermögen | Metallentfernungsrate | Fugenprofil
Typisches Fugenhobeln | 8,6 kg/h (19,1 lbs/h) | 6,6 mm T x 6,0 mm B

Allgemeine Spezifikationen (Auswahl)
Eingangsspannungen (CSA) | 200–600 V, 3PH, 50/60 Hz
Ausgangsleistung | 16,8 kW
Eingangsstrom (CSA bei 16,8 kW) | 200/208/240/480/600 V, 3PH 58/56/49/25/22 A
Ausgangsstrom | 30–105 A
Nennausgangsspannung | 160 VDC
Einschaltdauer bei 40 °C (CSA) | 70 % bei 105 A, 240 V, 3PH; 80 % bei 105 A, 480–600 V, 3PH; 100 % bei 94 A 480–600 V, 3PH; 100 % bei 88 A, 240 V, 3PH
Leerlaufspannung | CSA – 300 VDC; CE/CCC – 288 VDC
Abmessungen mit Griffen | 592 mm T x 274 mm B x 508 mm H
Gewicht mit Brenner (7,6 m) | CSA – 45,3 kg; CE/CCC – 42,7 kg (230–400 V) / 39,4 kg (400 V)
Gasversorgung | Saubere, trockene, ölfreie Luft oder Stickstoff
Optimaler Eingangsgasdruck | 7,6–8,3 bar
Minimaler Eingangsgasdruck | 5,5 bar
Empfohlene Durchflussmenge Eingangsgas | Schneiden: 260 l/min bei 5,9 bar; Fugenhobeln: 260 l/min bei 4,8 bar
Länge Netzkabel | 3 m
Stromquellentyp | Inverter-IGBT
Anforderung Motor-Antriebsleistung | 30 kW für volle 105 A Ausgangsleistung
Elektrischer Wirkungsgrad | 91 %
Zertifizierungen | CSA, CE (inkl. RCM, UKCA, Serbien, Ukraine etc.), CCC
Gewährleistung | Stromquellen: 6 Jahre; Brenner: 1 Jahr

Brenner & Verschleißteile (Auszug)
SmartSYNC-Brenner mit RFID kommunizieren mit Powermax SYNC-Systemen, um Stromstärke und Prozess automatisch einzustellen. Erhältlich als manuelle, mechanisierte und robotergestützte Konfigurationen. Hypertherm-Einsätze: einteilige, prozess- und stromstärkenoptimierte Einsätze (Drag-cut, FineCut, mechanisiert, FlushCut, HyAccess, Max-Removal, Max-Control).

Charakteristika / Technische Spezifikationen (Kurzliste)

• Max. empfohlene Schneidstärke: 32 mm (empfohlen), bis 50 mm Trennschnitt im Handbetrieb
• Ausgangsstrombereich: 30–105 A
• Maximale Ausgangsleistung: 16,8 kW
• Netzanschluss: 200–600 V, 3PH (modellabhängig)
• Einschaltdauer bei 40 °C: bis 80–100 % (modell- und Spannungsspezifisch)
• Gasversorgung: saubere, trockene, ölfreie Luft oder Stickstoff; optimal 7,6–8,3 bar
• Empfohlene Durchflussmenge: 260 l/min
• Gewicht (mit Brenner 7,6 m): ca. 39–45 kg (modellabhängig)
• Plattform: SmartSYNC®-Brenner und Hypertherm-Einsätze (RFID-fähig)
