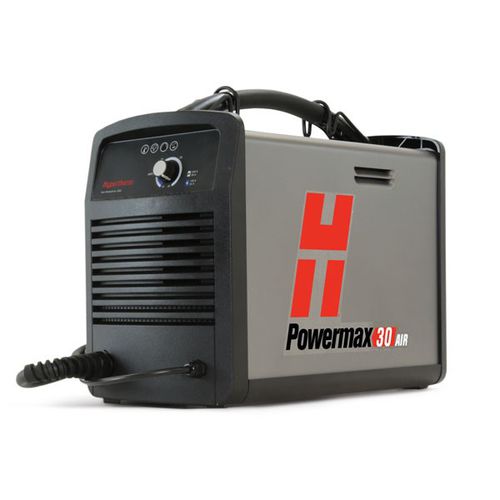

Automatisierter Plasmaschneider Powermax30® AIR

manuellInverterIGBT-Wechselrichter

Kurzbeschreibung
Trotz seiner kompakten Größe liefert das Powermax30® AIR eine hohe Leistung. Es ist das kleinste und leichteste Plasmaschneid-Handgerät seiner Klasse und besitzt einen eingebauten Kompressor, so dass das Powermax30 AIR überall dort eingesetzt werden kann, wo nur eine einphasige Steckdose zur Verfügung steht. Einfach einstecken, Erdklemme befestigen und loslegen.

Anwendungen

• Schneiden mit Oberflächenkontakt – Ziehen des Brenners direkt entlang des Werkstücks

Nicht unterstützte Anwendungen

• Bündiges Schneiden (für das Schneiden näher am Trägermaterial mit 45°)
• Fugenhobeln mit verlängerter Reichweite
• Fugenhobeln mit maximaler Entfernung (aggressives Entfernen von Metall)
• Fugenhobeln mit maximaler Kontrolle
• Mechanisiertes Schneiden (für tragbare Automatisierung und Schneidtisch-Anwendungen)
• Schneiden komplexer Strukturen (enger Spalt, minimale Bartbildung) – für diese Anwendungen ggf. Powermax30 XP oder andere Systeme in Betracht ziehen

Vorteile / Highlights

• Einfach aufzustellen und zu bedienen: Eingebauter Kompressor – kein externer Kompressor oder Filter erforderlich. Auto-Voltage™-Technologie; Anschluss an 120- oder 240-V-Netze möglich (Adapter im Lieferumfang enthalten).
• Hervorragende Leistung in einem kompakten Paket: Patentierte Verschleißteil-Konstruktion für gleichbleibende Schneidleistung; Dauer-Pilotlichtbogen-Modus für schnelles Schneiden von Gitter- oder rostigem Metall; hohe Schnittgeschwindigkeiten und gute Schnittqualität reduzieren Nachbearbeitung.
• Außergewöhnliche Vielseitigkeit: Ein Gerät zum Schneiden vieler Metalle und Materialstärken; kompakte Größe und geringes Gewicht erlauben, die Anlage zum Werkstück zu bringen.

Im Lieferumfang

• Stromquelle
• AIR T30-Handbrenner mit 4,5 m langem Brennerschlauchpaket
• Erdklemme mit 4,5 m Leitung
• Stecker 240 V/20 A mit Adaptern für 120 V/15 A und 240 V/20 A (CSA-Typ)
• Betriebsanleitung und Sicherheitshandbuch
• 1 Düse und 1 Elektrode
• Trageriemen

Technische Angaben (Tabelle)
Eingangsspannungen: 120–240 V, 1PH, 50/60 Hz
Eingangsstrom bei 2,5 kW: 120–240 V, 1PH, 29–15 A
Ausgangsstrom: 15–30 A
Nennausgangsspannung: 83 VDC
Einschaltdauer bei 40 °C: 35 %, 240 V
20 %, 120 V
Leerlaufspannung: 256 VDC
Abmessungen mit Griffen: 420 mm T; 195 mm B; 333 mm H
Gewicht mit Brenner (4,5 m): 13,5 kg
Länge des Netzkabels: 3 m
Stromquellen-Typ: Inverter (primär getaktete Stromquelle) – IGBT
Anforderung an Motor-Antriebsleistung: 5,5 kW für volle 30 A Ausgangsleistung
Zertifizierungen: CSA (für Amerika und Asien außer China), CE, C-Tick, CU/GOST, Ukr, Serbian (für Einsatz in Europa, Australien, Weißrussland, Kasachstan, Russland, Serbien, Ukraine und anderen akzeptierenden Ländern)
Gewährleistung: Stromquellen 6 Jahre; Brenner 1 Jahr

Leistungsdaten / Schneidleistung (Kurz)
Empfohlene Schnittstärken (unlegierter Stahl): 8 mm empfohlen, Schnittgeschwindigkeit 500 mm/min; 10 mm bei 250 mm/min. Trennschnitt: 16 mm bei 125 mm/min.

Schneiden bei 120 V Eingangsspannung
Bei maximal empfohlener Ausgangsleistung von 20 A:

• 3 mm bei 762 mm/min
• 6 mm bei 355 mm/min
• 10 mm bei 125 mm/min

Charakteristiken / Spezifikationen

• Produktname / Modell: Powermax30 AIR Plasmaanlage
• Marke: Hypertherm
• Produktcode: POWERMAX30 AIR
• Eingangsspannungen: 120–240 V, 1PH, 50/60 Hz
• Ausgangsstrombereich: 15–30 A
• Dauer-Pilotlichtbogen-Modus: ja (für Gitter/rostiges Metall)
• Integrierter Kompressor: ja
• Abmessungen (mit Griffen): 420 mm T × 195 mm B × 333 mm H
• Gewicht (mit Brenner 4,5 m): 13,5 kg
• Netzkabellänge: 3 m
• Typ der Stromquelle: Inverter – IGBT
• Motor-Antriebsleistung erforderlich: 5,5 kW für volle 30 A
• Zertifizierungen: CSA, CE, C-Tick, CU/GOST, Ukr, Serbian (siehe oben)
• Gewährleistung: Stromquellen 6 Jahre; Brenner 1 Jahr
• Im Lieferumfang: AIR T30-Brenner 4,5 m, Erdklemme 4,5 m, Stecker/Adapter, Düse & Elektrode, Betriebsanleitung, Trageriemen
