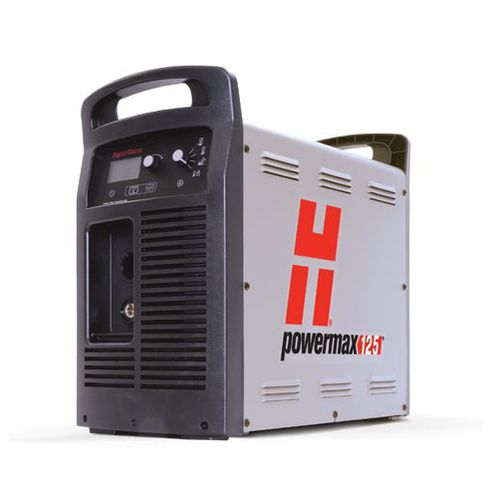

Roboterplasmaschneider Powermax125®

automatischautomatisiertIGBT-Wechselrichter

Produktbeschreibung
Neben der Bereitstellung der maximalen Leistung für Luftplasma schneidet das Powermax125®-Plasmagerät starke Metall schnell. Das Gerät bewältigt anspruchsvolle Schneid- und Fugenhobelaufträge, bietet eine Einschaltdauer von 100 %, mechanisiertes Lochstechen bei 25 mm Materialstärke und schnelle Metallentfernung beim Fugenhobeln. Integrierte Innovationen umfassen Smart Sense™ zur automatischen Gasdruckanpassung, SpringStart™-Starttechnologie und eine breite Auswahl an Duramax® Hyamp™-Brennerstilen für Handbetrieb, tragbare Automatisierung, X‑Y-Tisch- und Robotikanwendungen.

Anwendungen

• Bündiges Schneiden (Flush cutting) – Schneiden nahe am Trägermaterial (45°)
• Fugenhobeln mit maximaler Entfernung – aggressives Entfernen von Metall, tiefe Fugenprofile
• Fugenhobeln mit maximaler Steuerung – präzise Metallentfernung, flachere Fugenprofile
• Mechanisiertes Schneiden – tragbare Automatisierung und Schneidtisch-Anwendungen
• Schneiden komplexer Strukturen – enge Schnittfugen, minimale Gratbildung
• Schneiden mit Oberflächenkontakt – Brenner direkt am Werkstück entlangziehen

Nicht unterstützte Anwendungen

• Fugenhobeln mit verlängerter Reichweite (für diese Anwendung sind andere Systeme zu prüfen)
• Schneiden mit erweiterter Reichweite (gegebenenfalls andere Geräte empfohlen)

Vorteile

• Maximale Produktivität: bis zu fünfmal höhere Schnittgeschwindigkeiten als Autogen bei 12 mm unlegiertem Stahl; ausgezeichnete Schnitt- und Fugenhobelqualität; 100 % Einschaltdauer; mehrere Brennerstile für vielseitige Aufträge.
• Bedienkomfort beim Schneiden und Fugenhobeln: Smart Sense™ eliminiert die manuelle Einstellung des Luftdrucks; SpringStart™ sorgt für konstante Starts; patentiertes Schutzschild reduziert Gratbildung beim Drag-Cut.
• Niedrigere Betriebskosten: bis zu viermal längere Standzeit der Verschleißteile im Vergleich zu Wettbewerbern in diesem Strombereich; Erkennung des Endes der Standzeit der Elektrode schützt Brenner und Werkstück.
• Robuste Konstruktion: Hypertherm Certified™-Zuverlässigkeit; Duramax™ Hyamp-Brenner für Schlagzähigkeit und Temperaturbeständigkeit.

Medien
Produktbilder und Videoinhalte (Übersicht, Inbetriebnahme) sind verfügbar; Handbücher und Broschüren beschreiben Systemkonfigurationen, Brenneroptionen, Verschleißteilsets sowie Wartungs- und Bedienanleitungen.

Charakteristika / Technische Spezifikationen

• Eingangsspannungen: CSA: 480/600 V, 3PH, 50/60 Hz; CE: 400 V, 3PH, 50/60 Hz; CCC: 380 V, 3PH, 50/60 Hz.
• Eingangsstrom bei 21,9 kW: 300/400/480/600 V → 38/36/31/24 A.
• Ausgangsstrom: 30–125 A.
• Nennausgangsspannung: 175 VDC.
• Einschaltdauer (bei 40 °C): 100 % bei 125 A.
• Leerlaufspannung: 400/600 V CSA: 320 VDC; 380 V CCC: 290 VDC; 400 V CE: 305 VDC.
• Abmessungen mit Griffen: 592 mm T x 274 mm B x 508 mm H.
• Gewicht mit Brenner (7,6 m): 480 V: 47,9 kg; 600 V: 47,5 kg; 380 V: 45,2 kg; 400 V: 48,9 kg.
• Gasversorgung: Saubere, trockene, ölfreie Luft oder Stickstoff.
• Empfohlener Eingangsgasdurchfluss / -druck: Schneiden: 260 l/min bei 5,9 bar; Fugenhobeln: 212 l/min bei 4,1 bar.
• Länge des Netzkabels: 3 m (bei manchen CCC-Typen ist kein Netzkabel enthalten).
• Stromquellen-Typ: Inverter (primär getaktete Stromquelle) – IGBT.
• Anforderung an Motor-Antriebsleistung: 40 kW für volle 125 A Ausgangsleistung (Tabelle mit Generatorbetrieb-Auslegungen für verschiedene Leistungen verfügbar).
• Zertifizierungen: CSA (für Einsatz in Amerika und Teilen Asiens außer China), CE, C‑Tick, CU/GOST, ukrain., serbisch für Europa/Australien/Weißrussland/Kasachstan/Russland/Serbien/Ukraine; CCC für China.
• Gewährleistung: Stromquellen 6 Jahre; Brenner 1 Jahr.
• Leistungsvermögen Schneiden: Empfohlene Schnitttiefe 38 mm bei 457 mm/min; 44 mm bei 250 mm/min; Trennschnitt (Handbetrieb) 57 mm bei 125 mm/min; Lochstechen (Handbetrieb oder mit AH) bis 25 mm.
• Fugenhobeln: Typische Metallentfernungsrate 12,52 kg/h; Rillenprofil 4,3–7,9 mm T x 6,1–9,9 mm B.
• Standard- und benutzerdefinierte Konfigurationen: verschiedene Spannungs- und Kabellängen-Konfigurationen, Brennerlängen-/Winkeloptionen, Werkstück- und Steuerkabeloptionen sowie Starter- und Verschleißteilsets.
