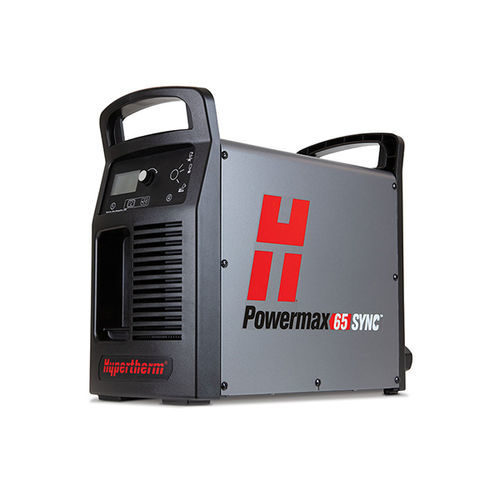

Roboterplasmaschneider Powermax65 SYNC®

automatisiertfür MetallHochpräzision

Übersicht
Der Powermax65 SYNC® ist ein professionelles Luftplasmasystem der nächsten Generation zur Vereinfachung von Schneid- und Fugenhobelarbeiten bis zu 20 mm. Automatisierte Prozesseinrichtung mittels RFID-fähiger SmartSYNC®-Brenner und ein revolutionärer einteiliger Einsatz mit nachverfolgbaren Nutzungsdaten. Maximiert Produktivität durch geringere Ausfallzeiten, optimierte Schnittqualität und verbesserte Verwaltung des Verschleißteilbestands.

Anwendungen

• Schneiden mit Oberflächenkontakt – Brenner direkt am Werkstück führen
• Schneiden mit erweiterter Reichweite – bessere Sichtbarkeit und Zugang in engen Bereichen
• Fugenhobeln mit erweiterter Reichweite – verbesserte Zugänglichkeit beim Fugenhobeln
• Schneiden komplexer Strukturen – enge Schnittfugen mit minimaler Bartbildung
• Bündiges Schneiden – Schneiden näher am Trägermaterial (45°)
• Fugenhobeln (max. Steuerung) – präzise Metallentfernung, flachere Fugenprofile
• Fugenhobeln (max. Entfernung) – aggressives Entfernen von Metall, tiefe Fugenprofile
• Mechanisiertes Schneiden – tragbare Automatisierung und Schneidtisch-Anwendungen

Vorteile
Einfache Bedienung

• Klare Lasermarkierung und Farbcodierung der Einsätze für einfache Identifikation
• RFID-fähige SmartSYNC-Brenner und Einsätze stellen automatisch Stromstärke und Betriebsart ein
• Erkennung des Standzeit-Endes der Verschleißteile beseitigt Unsicherheit beim Wechsel
• Neues flexibles Kabel reduziert Ermüdung des Bedieners und ist robust für manuelle und robotergestützte Anwendungen

Minimierung der Betriebskosten

• Vereinfachte Systembedienung reduziert Zeit- und Kostenaufwand für Schulung und Fehlerbehebung
• Weniger Stillstandzeiten beim Austausch von Verschleißteilen; Wegfall Kosten früher Entsorgung
• Nutzungsdaten der Einsätze helfen, Schneidbetrieb und Lagerverwaltung zu verbessern

Maximierung der Leistung

• Austauschbare Brennerausführungen und anwendungsspezifische Einsätze für diverse Schneid- und Fugenhobelarbeiten
• Optimierte Konstruktion der Einsatz-Verschleißteile: längere Standzeit und gleichbleibende Schnittqualität
• Manuelle Brennersteuerung erlaubt schnelles Wechseln der Stromstärke und Anwendung ohne Rückkehr zur Stromquelle

Branchenführende Zuverlässigkeit

• SmartSYNC-Brenner ausgelegt für raue Industrieumgebungen
• SpringStart™-Technologie sorgt für konstantes Startverhalten
• Reduzierte Produktionsstillstandszeiten durch hohe Zuverlässigkeit

Spezifikationen – Schneidleistung
Füllvermögen | Stärke | Schnittgeschwindigkeit
Empfohlen | 20 mm | 500 mm/min
  | 25 mm | 250 mm/min
Trennschnitt (Handbetrieb) | 32 mm | 125 mm/min
Lochstechen* | 16 mm |
*Lochstechleistung für manuelles/mechanisiertes Schneiden mit programmierbarer Brennerhöhensteuerung.

Spezifikationen – Fugenhobeln mit maximalem Entfernen
Füllvermögen | Metallentfernungsrate | Rillenprofil
Typisches Fugenhobeln | 4,0 kg pro Stunde | 2,9 mm T x 6,4 mm B

Allgemeine Spezifikationen
Eingangsspannungen:
- CSA: 200–480 V, 1PH, 50/60 Hz; 200–600 V, 3PH, 50/60 Hz
- CE: 380–400 V, 3PH, 50/60 Hz
Ausgangsleistung: 9 kW
Eingangsstrom:
- CSA: 200/208/240/480 V, 1PH 52/50/44/22 A bei 9 kW; 200/208/240/480/600 V, 3PH 32/31/27/13/13 A bei 9 kW
- CE: 380/400 V, 15.5/15 A bei 9 kW
Ausgangsstrom: 20–65 A
Nennausgangsspannung: 139 VDC
Einschaltdauer bei 104 °F:
- CSA: 50 % bei 65 A (230–600 V, 1PH/3PH); 40 % bei 65 A (200–208 V); 100 % bei 46 A (230–600 V)
- CE: 50 % bei 65 A (380–400 V, 3PH); 100 % bei 46 A (380–400 V, 3PH)
Leerlaufspannung: CSA: 295 VDC; CE: 270 VDC
Abmessungen mit Griffen: 483 mm T x 233 mm B x 430 mm H
Gewicht mit Brenner (7,6 m): CSA: 29 kg; CE: 24.1 kg
Gasversorgung: Saubere, trockene, ölfreie Luft oder Stickstoff
Optimaler Eingangsgasdruck: 7,6–8,3 bar
Minimaler Eingangsgasdruck: 5,2 bar
Empfohlene Durchflussmenge Eingangsgas:
- Schneiden: 210 l/min bei 5,9 bar
- Fugenhobeln: 210 l/min bei 4,8 bar
Länge des Netzkabels: 3 m
Stromquellen-Typ: Inverter (primär getaktete Stromquelle) – IGBT
Anforderung an Motor-Antriebsleistung: 15 kW für volle Ausgangsleistung von 65 A
Elektrischer Wirkungsgrad: 91.2 %
Zertifizierungen: CSA, CE, RCM, UKCA u.a.
Gewährleistung: Stromquellen 6 Jahre; Brenner 1 Jahr

Charakteristiken / Spezifikationen (Zusammenfassung)

• Modell: Powermax65 SYNC®
• Ausgangsstrombereich: 20–65 A
• Max. empfohlene Schneidstärke (empfohlen): 20 mm (500 mm/min)
• Trennschnitt (Handbetrieb): bis 32 mm
• Ausgangsleistung: 9 kW
• Versorgungsgase: Saubere, trockene, ölfreie Luft oder Stickstoff
• Kabellänge Brenner-Beispiel: 7,6 m (Werkseitig verfügbare Optionen)
• Abmessungen: 483 x 233 x 430 mm
• Gewicht: 24.1–29 kg (abhängig Region/Konfiguration)
• Wartung: RFID-fähige SmartSYNC-Einsätze mit nachverfolgbaren Nutzungsdaten
