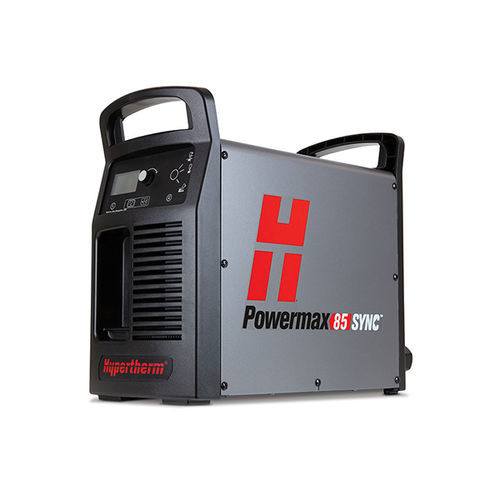

Automatisierter Plasmaschneider Powermax85 SYNC®

RoboterautomatischIGBT-Wechselrichter

Überblick
Der Powermax85 SYNC® ist ein professionelles Luftplasmasystem der nächsten Generation für Schneiden und Fugenhobeln bis zu 25 mm. Automatisierte Prozesseinrichtung über RFID-fähige SmartSYNC®-Brenner und ein revolutionäres einteiliges Einsatz-Verschleißteil liefern nachverfolgbare Nutzungsdaten. Ziel: geringere Ausfallzeiten, optimierte Schnittqualität und bessere Verwaltung des Verschleißteil-Lagerbestands.

Anwendungen

• Schneiden mit Oberflächenkontakt – Ziehen des Brenners direkt entlang des Werkstücks
• Schneiden mit erweiterter Reichweite – verbesserte Sichtbarkeit und Zugänglichkeit in engen Bereichen
• Fugenhobeln mit erweiterter Reichweite – bessere Zugänglichkeit beim Fugenhobeln
• Schneiden komplexer Strukturen – enge Schnittfugen, minimale Bartbildung
• Bündiges Schneiden – Schneiden nahe am Trägermaterial (45°)
• Fugenhobeln mit maximaler Kontrolle – präzise Metallentfernung, flachere Fugenprofile
• Fugenhobeln mit maximaler Entfernung – aggressives Entfernen von Metall, tiefe Fugenprofile
• Mechanisiertes Schneiden – tragbare Automatisierung und Schneidtisch-Anwendungen

Hauptvorteile

• Einfache Bedienung: klare Lasermarkierung/Farbcodierung der Einsätze; RFID-fähige SmartSYNC-Brenner und Einsätze stellen Prozess und Strom automatisch ein; Erkennung des Standzeit-Endes von Einsätzen; verbessertes, flexibles Brennerkabel für geringere Bedienerermüdung.
• Minimierung der Betriebskosten: vereinfachte Systembedienung reduziert Schulungs- und Fehlerbehebungsaufwand; kürzere Stillstandzeiten beim Austausch von Verschleißteilen; Nutzungsdaten zur Optimierung des Betriebs und Bestandsmanagements.
• Maximierung der Leistung: untereinander austauschbare Brennerausführungen und anwendungsspezifische Einsätze; optimierte Einsatz-Konstruktion für bis zu doppelt so lange Standzeit bei Handschneiden und bessere mechanisierte Schnittqualität.
• Branchenführende Zuverlässigkeit: SmartSYNC-Brenner sind für raue Industrieumgebungen ausgelegt; SpringStart™-Technologie für konstantes Starten; Reduktion der Produktionsstillstandszeiten.

Hypertherm-Einsatzplattform
Ein einteiliger, prozess- und stromstärkenoptimierter Einsatz vereinfacht die Verschleißteilverwaltung. Einsätze werden getestet; Verbrennungsspuren an der Spitze sind normal und kein Schadenshinweis. Es gibt spezialisierte Einsätze (Drag-cut, FineCut, mechanisierte Einsätze, FlushCut, HyAccess, Max Removal/Max Control Gouging).

Ressourcen & Dokumentation
Auf der Produktseite sind Handbücher, Teile-Handbuch, Sicherheits- und Konformitätsdokumente sowie Schneidtabellen verfügbar. (Hinweis: hier nicht aufgeführte Kontakt- oder Bestellinformationen sind bewusst ausgelassen.)

Charakteristiken / Spezifikationen (Auszug)

• Schneidleistung (Empfohlen / Stärke / Schnittgeschwindigkeit): Empfohlen 25 mm – 500 mm/min; 32 mm – 250 mm/min; Trennschnitt (Hand) 38 mm – 125 mm/min; Lochstechen*: 20 mm.
• Fugenhobeln mit maximalem Entfernen: Typisches Fugenhobeln – 8,2 kg/h; Fugenprofil: 3,5 mm T x 6,6 mm B.
• Eingangsspannungen: CSA – 200–480 V 1PH 50/60 Hz; 200–600 V 3PH 50/60 Hz. CE – 380/400 V 3PH 50/60 Hz.
• Ausgangsleistung: 12,2 kW.
• Eingangsstrom (bei 12,2 kW): CSA 1PH: 200/208/240/480 V → 70/68/58/29 A; CSA 3PH: 200/208/240/480/600 V → 42/40/35/18/17 A; CE 3PH 380/400 V → 20.5/19.5 A.
• Ausgangsstrombereich: 25–85 A. Nennausgangsspannung: 143 VDC.
• Einschaltdauer (104 °F / 40 °C): z. B. CSA 60% bei 85 A (230–600 V, 3PH), 100% bei 66 A (230–600 V); CE 60% bei 85 A (380–400 V, 3PH), 100% bei 66 A (380–400 V, 3PH).
• Leerlaufspannung: CSA 305 VDC; CE 270 VDC.
• Abmessungen (mit Griffen): 483 mm T; 233 mm B; 430 mm H.
• Gewicht (mit Brenner 7,6 m): CSA 32 kg; CE 23.5 kg.
• Gasversorgung: Saubere, trockene, ölfreie Luft oder Stickstoff. Optimaler Einlassdruck: 7,6–8,3 bar. Minimaler Einlassdruck: 5,2 bar.
• Empfohlene Durchflussmenge: Schneiden: 210 l/min bei 5,9 bar; Fugenhobeln: 210 l/min bei 4,8 bar.
• Netzkabellänge: 3 m. Stromquellen-Typ: Inverter-IGBT. Motor-Antriebsleistung: 20 kW für volle Ausgangsleistung (85 A).
• Elektrischer Wirkungsgrad: 91.9 %.
• Zertifizierungen: CSA (Amerika & Teile Asiens, ausgenommen China), CE (Europa, Australien, Neuseeland, Weißrussland, Kasachstan, Serbien, Ukraine u. a.), RCM, UKCA und weitere regionale Zulassungen.
• Gewährleistung: Stromquellen 6 Jahre; Brenner 1 Jahr.
