Übersicht

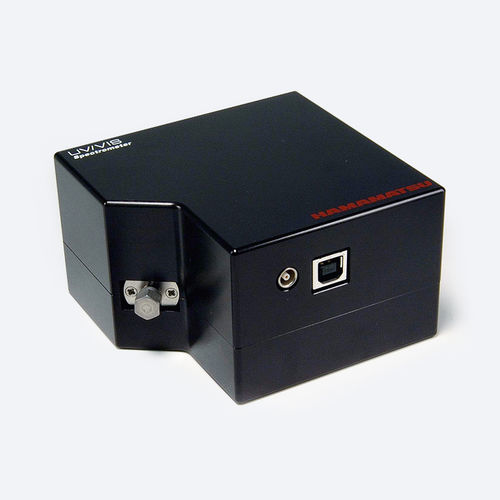

Der C11697MB ist ein kompakter Polychromator, der optische Elemente, einen hochempfindlichen CMOS-Bildsensor und eine Treiberschaltung integriert. Licht wird über eine Glasfaser zum Eingangsanschluss der TM-Serie geführt; das vom eingebauten Sensor gemessene Spektrum wird per USB 2.0 an einen PC zur Datenerfassung ausgegeben. Das Gerät unterstützt kurze Integrationszeiten über einen Trigger-Eingang, wodurch pulsförmige Emissionsquellen messbar sind. Die schnelle Auslese macht es geeignet für LED-Prüfungen in Produktionslinien. Evaluierungssoftware ist enthalten; die DLL-Spezifikation wird für individuelle Software-Integrationen offengelegt.

Funktionen

• Integrierter hochempfindlicher CMOS-Bildsensor, vergleichbar mit CCD-Leistung
• Trigger-Eingang für Kurzzeitintegration und Messungen von gepulstem Licht
• Hochgeschwindigkeitsauslese (~2 ms)
• Detektor mit simultaner Ladungsintegration
• Wellenlängen-Umrechnungsfaktor im internen Speicher abgelegt
• USB 2.0 Schnittstelle zur Datenübertragung an den PC
• Lieferumfang: Evaluierungssoftware; DLL-Spezifikation für kundenspezifische Integration

Messung und Anwendung
Führen Sie das zu messende Licht mittels Glasfaser an den Eingangsanschluss der TM-Serie. Typische Umgebungsbedingung für Spezifikationen: Ta = 25 °C, sofern nicht anders angegeben. Die integrierte Trigger-Funktion und die schnelle Auslese ermöglichen die Erfassung von Emissionsspektren gepulster Lichtquellen und kurze Integrationszeiten. Die Evaluierungssoftware erlaubt das Einstellen der Messbedingungen, die Datenerfassung und -speicherung sowie die Anzeige von Diagrammen; kundenspezifische Anwendungen können die bereitgestellte DLL-Spezifikation zur direkten Steuerung und Datenabfrage nutzen.

Spezifikationen (Tabelle)

• Spektraler Ansprechbereich: 320 bis 1000 nm
• Spektrale Auflösung (FWHM) typisch: 5 nm — maximal: 8 nm
• Kühlung: nicht gekühlt
• A/D-Auflösung: 16 Bit
• Schnittstelle: USB 2.0
• Eingebauter Sensor: hochempfindlicher CMOS-Bildsensor (insgesamt 2048 Pixel)
• Auslesegeschwindigkeit: ca. 2 ms
• Funktionen: Trigger-Funktion; simultane Ladungsintegration
• Messbedingung: Typ. Ta = 25 °C (sofern nicht anders angegeben)

Technische Daten

• Modell: C11697MB
• Spektraler Ansprechbereich: 320 bis 1000 nm
• Spektrale Auflösung (FWHM): typ. 5 nm, max. 8 nm
• Detektor: hochempfindlicher CMOS-Bildsensor, 2048 Pixel gesamt
• A/D-Auflösung: 16 Bit
• Auslesegeschwindigkeit: Hochgeschwindigkeitsauslese ca. 2 ms
• Kühlung: keine (nicht gekühlt)
• Schnittstelle: USB 2.0
• Messfunktionen: Trigger-Funktion für gepulste Lichtmessungen; simultane Ladungsintegration
• On-Board-Speicher: Wellenlängen-Umrechnungsfaktor im internen Speicher aufgezeichnet
• Software: Evaluierungssoftware für Messsteuerung und Datenspeicherung im Lieferumfang; DLL-Spezifikation für kundenspezifische Integration
