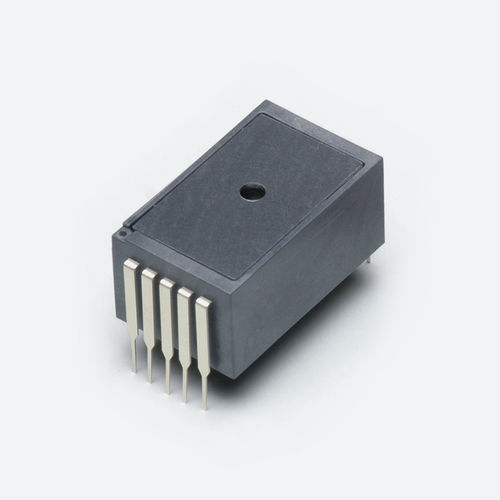

Miniatur-Spektrometer / CMOS C11708MA

ultrakompaktGitter

Überblick
Die MS-Serie sind zentimetergroße (27,6 × 16,8 × 13 mm) Spektrometerköpfe, entwickelt zur Integration in mobile Messgeräte durch die Kombination von MEMS- und Bildsensortechnologien. Die MS-Serie verwendet einen integrierten CMOS-Linienbildsensor mit eingebauter Lichteintrittsspalte und ein mittels Nanoimprint gefertigtes Gitter auf einer konvexen Linse, wodurch ein Spektrometer entsteht, das weniger als ein Drittel des Volumens der RC-Serie einnimmt.

Merkmale

• Kompakte Daumengröße: 27,6 × 16,8 × 13 mm
• Leichtgewicht: 9 g
• Spektrale Empfindlichkeit: 640–1050 nm
• Spektrale Auflösung (FWHM): typ. 15 nm; max. 20 nm
• Für die Integration in mobile oder eingebettete Messsysteme konzipiert
• Wellenlängen-Umrechnungsfaktor wird im Prüfergebnisblatt angegeben

Spezifikationen
Spektraler Antwortbereich: 640 bis 1050 nm
Spektrale Auflösung (FWHM) (typ.): 15 nm
Spektrale Auflösung (FWHM) (max.): 20 nm
Kühlung: Nicht gekühlt
Integrierter Sensor: CMOS-Linienbildsensor
Gesamtanzahl Pixel: 256 Pixel
Messbedingung: Typ. Ta = 25 ℃, sofern nicht anders angegeben

Technische Daten

• Modell: C11708MA
• Serie: MS series mini-spectrometer
• Abmessungen: 27,6 × 16,8 × 13 mm
• Gewicht: 9 g
• Spektrale Auflösung (FWHM): typ. 15 nm; max. 20 nm
• Kühlung: Nicht gekühlt
• Sensor: CMOS-Linienbildsensor (256 Pixel insgesamt)
• Messbedingung: Typisch bei Ta = 25 ℃
