CCD-Spektrometer C10027

für Forschung und EntwicklungkompaktCCD

Übersicht

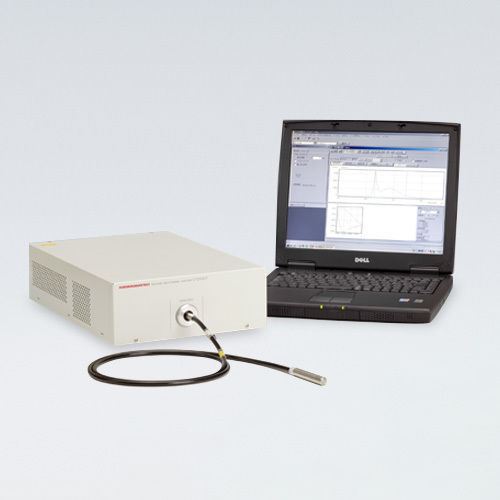

Das PMA-12 ist ein kompaktes Spektralmesssystem, das Spektrometer und optischen Detektor in einem Gerät vereint. Die hohe Empfindlichkeit ermöglicht die Spektrumerfassung durch Annäherung einer Lichtleiterfaser an die Probe, ohne ein spezielles Lichtaufsammelsystem. Spektrometer und Fotodetektor werden mit hoher mechanischer Präzision gefertigt für langfristige Stabilität. Achse der Wellenlängen und spektrale Empfindlichkeit sind kalibriert für präzise Messungen.

Merkmale

• Spektrometer, Detektor und Stromversorgung in einem kompakten Gehäuse integriert
• Echtzeitmessungen mit gleichzeitiger Überwachung mehrerer Wellenlängen
• Faseroptische Kompatibilität für einfachen Probeneinkopplung
• Kalibrierte Wellenlängenachse und spektrale Antwort
• Optionale Konfigurationen zur Unterstützung verschiedener Anwendungen

Messmodi

• Standardmessungen: Emissionsspektren von Lichtquellen, Fluoreszenz, Plasma und verwandte Messungen
• Reflektive Messungen: Spektrale Reflexionsmessungen für optische Filter und Beschichtungen
• Transmissions- und Absorptionsmessungen: Spektrale Transmissions- und Absorptionsmessungen für Filter, Folien und Lösungen
• Chromatizität (Quellenfarbe): Bestimmung der Farbigkeit von Lichtquellen für Beleuchtung und LEDs
• Chromatizität (Objektfarbe): Farbbewertung von Lacken, Textilien und Druckerzeugnissen

Spezifikationen
Produktnummer: C10027-01 / C10027-02
Detektor: BT-CCD Linearbildsensor
Wellenlängenbereich: 200–950 nm (C10027-01), 350–1100 nm (C10027-02)
Wellenlängenauflösung (FWHM): < 2 nm (C10027-01), < 2.5 nm (C10027-02)
Wellenlengenauigkeit: < ±0.75 nm
Belichtungszeit (interner Trigger): 19 ms bis 64 s
Kanäle: 1024
Pixelgröße: 24 μm × 2928 μm
Kühltemperatur: -15 ℃
Ausleserauschen (max): 16 Elektronen
Dunkelstrom (max): 32 Elektronen/Scan (bei -15 ℃, 20 ms)
AD-Auflösung: 16 bit
Spektrograph: Czerny-Turner, F# 4
Faser: mitgelieferte SUS-Röhre Φ12 mm, Empfangsfläche Φ1 mm, Länge 1,5 m
Externer Trigger: TTL-Pegel / hochohmig
Schnittstelle: USB 2.0 (1,5 m Kabel enthalten)
Netzversorgung: AC 100–240 V, 50/60 Hz
Leistungsaufnahme: ca. 70 VA
Betriebstemperatur: +10 ℃ bis +30 ℃

Spektrale Antwort / Messbeispiele
Spektrale Antwortkurven und Beispielmessungen veranschaulichen typische Instrumentenausgaben und Anwendungsfälle.

Technische Spezifikationen

• Produktnummern: C10027-01, C10027-02
• Detektor: BT-CCD Linearbildsensor
• Wellenlängenbereiche: 200–950 nm (C10027-01), 350–1100 nm (C10027-02)
• Wellenlängenauflösung (FWHM): < 2 nm, < 2.5 nm
• Wellenlengenauigkeit: < ±0.75 nm
• Belichtungszeit: 19 ms bis 64 s
• Kanäle: 1024
• Pixelgröße: 24 μm × 2928 μm
• Kühlung: -15 ℃
• Ausleserauschen: 16 Elektronen (max)
• Dunkelstrom: 32 Elektronen/Scan (max, -15 ℃, 20 ms)
• AD-Auflösung: 16 bit
• Spektrograph: Czerny-Turner, Blendenzahl 4
• Faser: Φ12 mm SUS-Röhre, Φ1 mm Empfänger, 1,5 m
• Externer Trigger: TTL / hochohmig
• Schnittstelle: USB 2.0
• Netz: AC 100–240 V, 50/60 Hz
• Leistungsaufnahme: ca. 70 VA
• Betriebstemperatur: +10 ℃ bis +30 ℃
