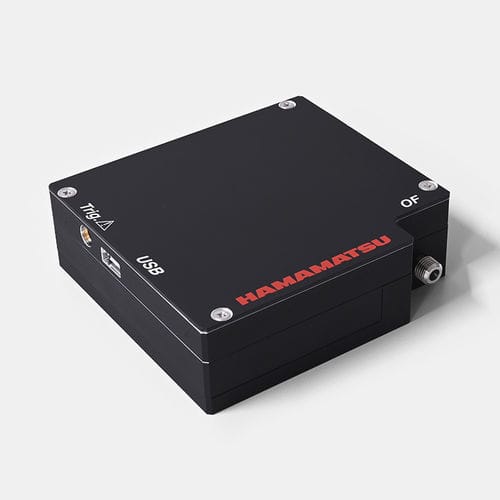

UV-sichtbarer Miniatur-Spektrometer C16449MA-02

CMOSkompaktCCD

Produktübersicht
Das Mini-Spektrometer C16449MA-02 (WS-Serie) ist ein kompakter, flacher Polychromator, der optische Elemente, einen hochempfindlichen CMOS-Linearsensor und die Ansteuerungselektronik in einem Gehäuse vereint. Das Messlicht wird über eine Glasfaser eingekoppelt und die Spektraldaten über USB an einen PC übertragen. Das Gerät wird mit Auswertungssoftware geliefert, mit der Messbedingungen eingestellt, Daten erfasst und gespeichert sowie Spektren dargestellt werden können. DLL-Spezifikationen stehen für die Entwicklung kundenspezifischer Software zur Verfügung. Eine Triggerfunktion ermöglicht kurze Integrationszeiten zur Messung gepulster Emissionen.

Wesentliche Funktionen

• Kompaktes, flaches Gehäuse mit integrierter Optik, Sensor und Ansteuerung
• Glasfaser-Eingang und USB 2.0 Anschluss zur Spektrumerfassung
• Integrierter hochempfindlicher CMOS-Linearsensor (Empfindlichkeit vergleichbar mit CCD)
• Triggerfunktion für Kurzzeit-Integration und Messung gepulster Emissionen
• USB-Bus-gespeist (keine externe Stromversorgung erforderlich)
• Optionen zur Anpassung des spektralen Ansprechbereichs und der spektralen Auflösung
• Auswertungssoftware enthalten; DLLs für kundenspezifische Integration vorhanden

Eigenschaften

• Hohe spektrale Auflösung (typ. 0,45 nm FWHM)
• Anpassbarer spektraler Bereich und Auflösung (optional)
• 16-Bit A/D-Wandlung und 2048-Pixel Linearsensor
• Ungekühltes Design geeignet für kompakte Integrationen
• Trigger-Eingang zur Synchronisation mit gepulsten Lichtquellen

Technische Daten

• Spektraler Ansprechbereich: 200 bis 600 nm
• Spektrale Auflösung (FWHM) typisch: 0,45 nm; max.: 0,7 nm
• Kühlung: nicht gekühlt
• A/D-Auflösung: 16 Bit
• Schnittstelle: USB 2.0
• Integrierter Sensor: hochempfindlicher CMOS-Linearsensor
• Gesamtanzahl Pixel: 2048
• Messbedingung: typ. Ta = 25 °C sofern nicht anders angegeben
