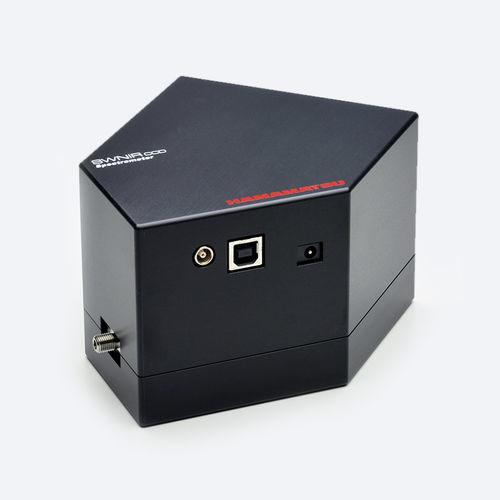

Miniatur-Spektrometer / Nahinfrarot C9405CC

VISCCDhochempfindlich

Produktübersicht
Das C9405CC ist ein integriertes Polychromator-Modul, das optische Elemente, einen rückseitig ausgedünnten (back-thinned) CCD-Bildsensor mit verbesserter NIR-Empfindlichkeit und eine Treiberschaltung kombiniert. Das zu messende Licht wird über eine Glasfaser in die Eintrittsöffnung der TG-Serie geführt und das gemessene Spektrum über USB 1.1 an einen PC zur Datenerfassung ausgegeben. Der back-thinned CCD-Sensor bietet gegenüber Vorgängermodellen eine höhere Empfindlichkeit im nahen Infrarot. Evaluierungssoftware wird bereitgestellt, um Messbedingungen einzustellen, Daten zu erfassen und zu speichern sowie Spektren darzustellen. DLL-Spezifikationen sind veröffentlicht, um die Entwicklung eigener Messsoftware zu ermöglichen.

Eigenschaften

• Erhöhte Empfindlichkeit im nahen Infrarot (NIR)
• Verbesserte Etalon-Eigenschaften
• Hoher Durchsatz durch Quarz-Transmissionsgitter
• Kompaktes Gehäuse für einfache Integration in Geräte
• Wellenlängen-Umrechnungsfaktor im internen Speicher abgelegt
• Externer Trigger-Eingang unterstützt

Wesentliche technische Hinweise
Das Gerät integriert optische Komponenten, einen IR-verbesserten, rückseitig ausgedünnten CCD-Bildsensor und eine Treiberschaltung. Messdaten werden über USB 1.1 ausgegeben. Typische Umgebungsbedingung für die Spezifikationen: Ta = 25 °C, sofern nicht anders angegeben.

Spezifikationen

• Spektraler Ansprechbereich: 500 bis 1100 nm
• Spektrale Auflösung (FWHM) (typ.): 4 nm
• Spektrale Auflösung (FWHM) (max.): 5 nm
• Kühlung: Nicht gekühlt
• A/D-Auflösung: 16 Bit
• Schnittstelle: USB 1.1
• Integrierter Sensor: IR-verbesserter, rückseitig ausgedünnter CCD-Bildsensor
• Gesamtanzahl Pixel: 1024 Pixel
• Messbedingung: Typ. Ta = 25 °C, sofern nicht anders angegeben
