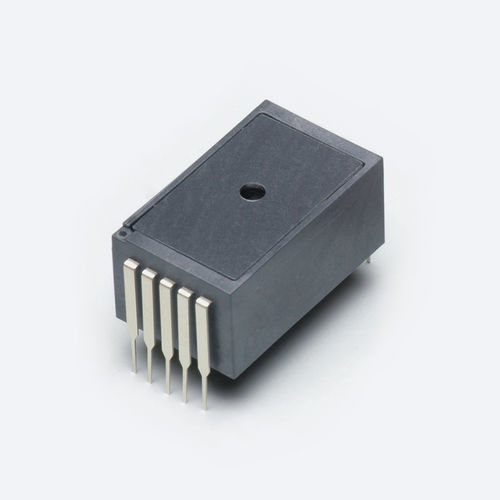

UV-sichtbarer Miniatur-Spektrometer C10988MA-01

optischCMOSultrakompakt

Überblick
Die MS-Serie umfasst Daumengröße-Spektrometerköpfe, die für die Integration in tragbare und mobile Messsysteme entwickelt wurden. Durch die Kombination von MEMS-Optik und einem CMOS-Linearsensor mit nanoprägter Gitterstruktur bietet die MS-Serie einen ultra-kompakten Spektrometerkopf für platz- und gewichtsbegrenzte Anwendungen.

Merkmale

• Kompakte Daumengröße: 27,6 × 16,8 × 13 mm
• Geringes Gewicht: 9 g
• Spektraler Empfangsbereich: 340–750 nm
• Spektroskopische Auflösung (angegeben): 14 nm (FWHM max), typ. 12 nm
• Integrierter CMOS-Linearsensor mit Lichteintrittsschlitz
• Für die Einbettung in tragbare/mobile Messgeräte ausgelegt
• Wellenlängen-Umrechnungsfaktor auf dem Prüfbericht angegeben

Beschreibung
Die MS-Serie integriert einen CMOS-Linearsensor, einen Lichteintrittsschlitz und ein nanogeprägtes Gitter auf einer konvexen Linse, um einen sehr kompakten Spektrometerkopf zu bilden. Sein kleines Volumen und die Masse von 9 g ermöglichen die Montage in Handgeräten, Drohnen oder anderen mobilen Plattformen, wo Platz und Gewicht begrenzt sind. Das Modul ist nicht gekühlt und für typische Labor- und Feldmessbedingungen vorgesehen (typische Umgebungsbedingungen Ta = 25 °C, sofern nicht anders angegeben).

Spezifikationen

• Modell: C10988MA-01
• Spektraler Empfangsbereich: 340 bis 750 nm
• Spektroskopische Auflösung (FWHM) (typ.): 12 nm
• Spektroskopische Auflösung (FWHM) (max.): 14 nm
• Kühlung: Nicht gekühlt
• Integrierter Sensor: CMOS-Linearsensor
• Gesamtanzahl Pixel: 256 Pixel
• Physische Größe: 27,6 × 16,8 × 13 mm (Daumengröße)
• Gewicht: 9 g
• Messbedingung: Typ. Ta = 25 °C, sofern nicht anders angegeben
• Hinweis: Wellenlängen-Umrechnungsfaktor ist auf dem Prüfbericht angegeben
