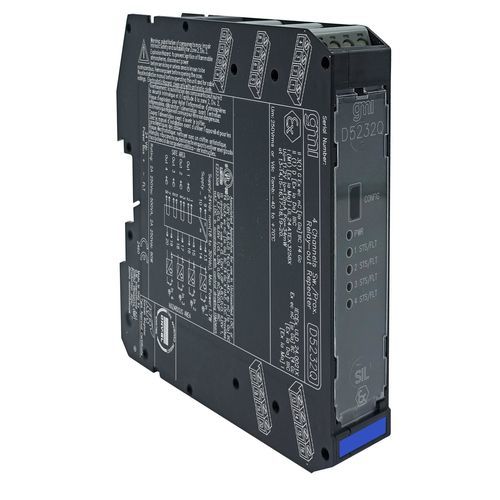

Strom-Repeater D5232Q

ATEXSIL 2

I.S. SIL2 Switch/Proximity Relay-Out RepeaterDer Switch/Proximity Detector Repeater D5232 ist ein Modul, das sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die Stufe SIL 2 erfordern. Das Gerät kann für Schalter oder Näherungsdetektoren konfiguriert werden, die sich in einem explosionsgefährdeten Bereich befinden, und wiederholt den Eingangszustand an einen Relaiskontakt im sicheren Bereich. Die wählbare Fehlererkennungsschaltung ist für Näherungsschalter oder Schalter mit Endwiderständen verfügbar. Die Eingangs-/Ausgangsfunktion kann invertiert werden, und Signale können dupliziert werden.SIL 2 / SC 3 (in Vorbereitung)Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 2Hoher AusgangsstromFeldunterbrechungs- und KurzschlusserkennungEingangsinvertierung verfügbarDuplizierung verfügbarDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, vier Kanäle pro GerätTechnische Spezifikationen:Versorgung:Spannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme: 75 mA @ 24 Vdc bei Kurzschluss Eingang und Ausgang geschlossen, typisch.Verlustleistung: 1.8 W @ 24 Vdc bei Kurzschluss am Eingang und geschlossenem Ausgang, typisch, ohne Verlustleistung des Ausgangskontakts.Eingang:Typ: Spannungsquelle nach NAMUR-Standard.Eingangsäquivalentquelle: 7,5 V/1 kΩ typisch (7,5 V ohne Last, 7,5 mA kurzgeschlossen).Eingangsschaltstrompegel: ON ≥ 2,1 mA, OFF ≤ 1,2 mA.No Fault: Eingangsstrom ≥ 0,35 mA und Eingangswiderstand ≥ 360 Ω.Open Fault: Eingangsstrom ≤ 0,05 mA.Short fault: Eingangswiderstand ≤ 100 Ω.Output:Type: Spannungsfreier SPST-Relaiskontakt.Kontaktmaterial: AgNi90/10.Schaltleistung: 2 A 250 Vac 500 VA, 2 A 250 Vdc 80 W (ohmsche Last).Mechanische / elektrische Lebensdauer: 15 * 10⁶ / 10 * 10⁴ Betrieb, typisch.Eingangs-Ausgangsverzögerung: 20 ms, maximal.Frequenzgang: 10 Hz, maximal.Isolation:Prüfspannung: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; Out/Supply 500 V; Out/Out 500 V.Umgebungsbedingungen:Betriebstemperatur: -40 bis +70 °C.Lagertemperatur: -45 bis +80 °C.Sicherheitsbeschreibung:Geräte: Zugehörige Geräte und nicht funkenbildende elektrische Geräte.Sicherheitsparameter: Uo = 11,2 V, Io = 12 mA, Po = 34 mW an den Klemmen 13-14, 15-16, 17-18, 19-20. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage:Typ: DIN-Schiene 35 mm, mit oder ohne Power Bus.Gewicht: ca. 175 g.Anschluss: durch polarisierte steckbare Trennschraubklemmen für Anschlüsse bis zu 2,5 mm² (13 AWG).Abmessungen: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: ACTIVZertifizierungen:ATEX: UL ATEX D5232, D5233 Series Englisches Zertifikat (Europa, UL 24 ATEX 3258X, UL, 2024-11-08)Ex: UL-cUL D5232, D5233 Divisions and Zones (Nordamerika, UL-US-2438735-0, UL, 2024-11-14)IECEx: UL IECEx D5232, D5233 Series Englisches Zertifikat (International, IECEx ULD 24.0021X, UL, 2024-11-08)Maritime: KR Maritime Zertifikat D5000 Serie (International, MIL20769-EL002, KR, 2024-06-26)Maritim: DNV Maritime-Zertifikat TAA00001U0 für die Serie D5000 (International, TAA00001U0, DNV-GL, 2024-04-02)Konformitätserklärungen:EU-Konformitätserklärung für D5232, D5233Konformitätserklärung für G3-Konformität
