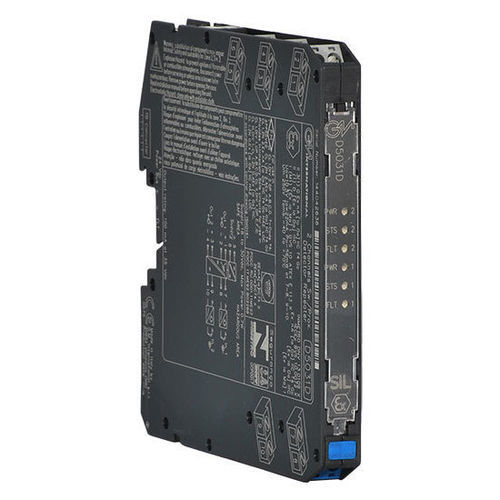

Strom-Repeater D5031D

ATEXSIL 3

Der Switch/Proximity Detector Repeater D5031 ist ein Modul, das sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 3-Stufe erfordern. Das Gerät kann für Schalter oder Näherungsdetektoren konfiguriert werden, die sich im explosionsgefährdeten Bereich befinden, und wiederholt den Eingangszustand an einen Open-Collector-Transistor im sicheren Bereich. Die wählbare Fehlererkennungsschaltung ist für Näherungsschalter oder Schalter mit Endwiderständen verfügbar. Bei der zweikanaligen Ausführung kann der zweite Ausgang so konfiguriert werden, dass er den zweiten Eingang wiederholt, den ersten Eingang dupliziert oder den Fehler des ersten Eingangs meldet. Bei Bedarf kann der Ausgang auch invertiert werden.SIL 3 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 22 völlig unabhängige KanäleHochfrequenz-TransistorausgangFeldunterbrechungs- und KurzschlusserkennungFeldprogrammierbarkeit über DIP-SchalterDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro GerätTechnische Daten:Versorgung:Spannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher.Stromaufnahme: 22 mA @ 24 Vdc bei Kurzschluss am Eingang und geschlossenem Transistor, typisch.Verlustleistung: 0.53 W @ 24 Vdc bei Kurzschluss am Eingang und geschlossenem Transistor, typisch.Eingang:Eingangsschaltstrompegel: EIN ≥ 2,1 mA, AUS ≤ 1,2 mA.Fehlerstrompegel: offener Fehler ≤ 0,2 mA, Kurzschluss ≥ 6,8 mAEingangsäquivalentquelle: 8 V 1 kΩ typisch (8 V ohne Last, 8 mA kurz).Ausgang:Typ: Spannungsfreier SPST optogekoppelter Open-Collector-Transistor.Open-Collector/Drain-Nennleistung: 100 mA @ 35 Vdc (≤ 1,5 V Spannungsabfall).Leckstrom: ≤ 50 μA @ 35 Vdc.Ansprechzeit: ≤ 100 μs.Frequenzgang: 5 kHz maximal.Isolation:Prüfspannung: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/ I.S In 500 V; Out/Supply 500 V; Out /Out 500 V.Umgebungsbedingungen:Betriebstemperatur: -40 bis +70 °C.Lagertemperatur: -45 bis +80 °C.Sicherheitsbeschreibung:Geräte: Zugehöriges Gerät und nicht funkenbildende elektrische Ausrüstung.Sicherheitsparameter: Uo = 10,5 V, Io = 22 mA, Po = 56 mW an den Klemmen 7-8, 9-10. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage:Typ: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Gewicht: ca. 130 g.Anschluss: über polarisierbare, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Zertifizierungen: ATEX, IECEx, FM, UL, EAC, INMETRO, Maritime, SIL3 und weitere (siehe Dokumentation für Details).
