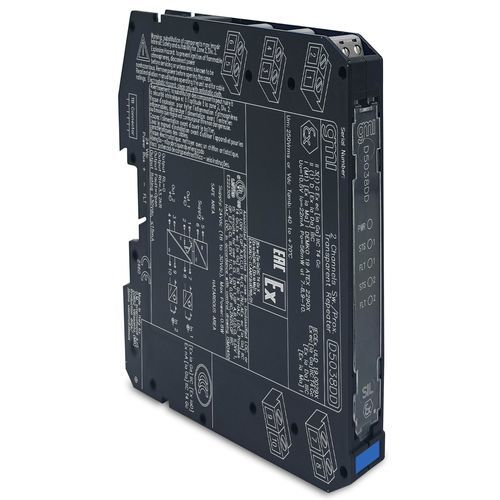

Strom-Repeater D5038DD

universell

Der Switch/Proximity Detector Repeater D5038 ist ein Modul, das sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikobranchen die SIL 3-Stufe erfordern. Das Gerät kann für Schalter oder Näherungsdetektoren konfiguriert werden, die sich im explosionsgefährdeten Bereich befinden, und gibt den Eingangszustand an den Ausgang im sicheren Bereich weiter. Der Ausgangsanschluss kann zwei verschiedene Impedanzwerte annehmen (RL oder RH) oder er kann vollständig geöffnet werden. Der Ausgang des Moduls wiederholt den Eingangszustand entsprechend der folgenden Entsprechung: niedriger Eingangszustand -> RL, hoher Eingangszustand -> RH. Alternativ kann der Ausgang auch so konfiguriert werden, dass er den Eingangszustand invertiert. In beiden Fällen öffnet der Ausgang, wenn ein Fehler (Unterbrechung oder Kurzschluss) am entsprechenden Eingang auftritt.SIL 3 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 2Feldunterbrechungs- und KurzschlusserkennungFeldfehler-Universalspiegelung an SPS DILine-ÜberwachungstransparenzFeldprogrammierbarkeit durch DIP-SchalterDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro EinheitTechnische Spezifikationen:Versorgung: 24 Vdc nom. (18 bis 30 Vdc), verpolungssicherStromaufnahme: 30 mA (D5038D), 25 mA (D5038X), 15 mA (D5038S), bei 24 Vdc, typisch.Verlustleistung: 1.0 W (D5038D), 1,0 W (D5038X), 0,4 W (D5038S), @ 24 Vdc, typisch.Eingangsschaltstrompegel: ON ≥ 2,1 mA, OFF ≤ 1,2 mA.Open Fault: Strom ≤ 0,05 mA.Kurzer Fehler: Widerstand ≤ 100 Ω.No Fault: Strom ≥ 0,35 mA und Widerstand ≥ 360 Ω.Eingangsäquivalentquelle: 8 V 1 kΩ typisch (8 V ohne Last, 8 mA kurz).Ausgangstyp: Spannungsfreie SPST-Solid-State-Relais, mit Serien- (RL) und Parallelwiderständen (RH-RL), ±5% Toleranz.Fehlerimpedanz: > 1 MΩ.Maximale Spannung: 30 Vdc.Maximaler Strom: 15 mA.Reaktionszeit: 500 µs.Frequenzgang: 1 kHz maximal.Isolationsprüfspannung: I.S. In/Out 1,5 kV; I.S. In/Supply 1,5 kV; I.S. In/ I.S In 500 V; Out/Supply 500 V; Out/Out 500 V.Betriebstemperatur: -40 bis +70 °C.Lagertemperatur: -45 bis +80 °C.Ausrüstung: Zugehörige Geräte und nicht funkenbildende elektrische Geräte.Sicherheitsparameter: Uo = 10,5 V, Io = 22 mA, Po = 56 mW an den Klemmen 7-8, 9-10. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Board.Gewicht: Etwa 135 g (D5038D und D5038X), 120 g (D5038S).Anschluss: Über polarisierbare, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.
