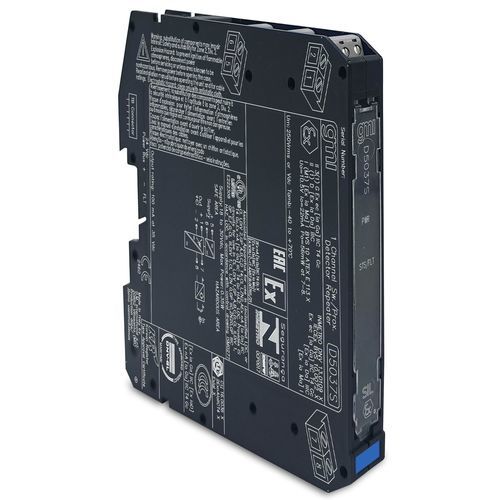

Strom-Repeater D5037S

Der Switch/Proximity Detector Repeater D5037 ist ein Modul, das sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikobranchen die Stufe SIL 2 erfordern. Das Gerät kann für Schalter oder Näherungsdetektoren konfiguriert werden, die sich im explosionsgefährdeten Bereich befinden, und wiederholt den Eingangszustand an einen Open-Collector-Transistor im sicheren Bereich. Die wählbare Fehlererkennungsschaltung ist für Näherungssensoren oder Schalter mit Endwiderständen verfügbar. Bei Bedarf kann der Ausgang auch invertiert werden.SIL 2 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 2HochfrequenztransistorausgangFeldunterbrechungs- und KurzschlusserkennungFeldprogrammierbarkeit durch DIP-SchalterDrei-Port-Isolierung, Eingang/Ausgang/VersorgungVersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicher.Stromaufnahme12 mA @ 24 Vdc bei Kurzschluss am Eingang und geschlossenem Transistor, typisch.Verlustleistung0,30 W @ 24 Vdc bei Kurzschluss am Eingang und geschlossenem Transistor, typisch.EingangEingangsschaltstrompegelEIN ≥ 2,1 mA, AUS ≤ 1,2 mA.Fehlerstrompegeloffener Fehler ≤ 0,2 mA, kurzer Fehler ≥ 6,8 mAEingangsäquivalentquelle8 V 1 kΩ typisch (8 V ohne Last, 8 mA kurz).AusgangstypSpannungsfreier SPST optogekoppelter Open-Collector-Transistor.Open-Collector/Drain-Nennleistung100 mA @ 35 Vdc (≤ 1,5 V Spannungsabfall).Leckstrom≤ 50 μA @ 35 Vdc.Ansprechzeit≤ 100 μs.Frequenzgang5 kHz maximal.IsolationPrüfspannungI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/ I.S In 500 V; Out/Supply 500 V; Out /Out 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und nicht funkende elektrische Ausrüstung.SicherheitsparameterUo = 10,5 V, Io = 22 mA, Po = 56 mW an Klemmen 7-8, 9-10. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.MountingTypeDIN-Rail 35 mm, mit oder ohne Power Bus oder auf Custom Term. Board.Gewichtca. 110 g.AnschlussDurch polarisierte, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: AKTIVKanäle: 1Technische Daten / Merkmale:SIL 2 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 2HochfrequenztransistorausgangFeldunterbrechungs- und KurzschlusserkennungFeldprogrammierbarkeit durch DIP-SchalterDrei-Port-Isolierung, Eingang/Ausgang/VersorgungSpannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme: 12 mA @ 24 Vdc bei Kurzschluss am Eingang und geschlossenem Transistor, typischVerlustleistung: 0.30 W @ 24 Vdc bei Kurzschluss am Eingang und geschlossenem Transistor, typischEingangsschaltstrompegel: EIN ≥ 2,1 mA, AUS ≤ 1,2 mAFehlerstrompegel: offener Fehler ≤ 0,2 mA, Kurzschluss ≥ 6,8 mAEingangsersatzquelle: 8 V 1 kΩ typisch (8 V ohne Last, 8 mA kurz)Ausgangstyp: Spannungsfreier SPST optogekoppelter Open-Collector-TransistorOpen-Collector/Drain-Nennleistung: 100 mA @ 35 Vdc (≤ 1,5 V Spannungsabfall)Ableitstrom: ≤ 50 μA @ 35 VdcAnsprechzeit: ≤ 100 μsFrequenzgang: 5 kHz maximalPrüfspannung: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/ I.S In 500 V; Out/Supply 500 V; Out /Out 500 VOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CAusrüstung: Zugehörige Geräte und nicht funkenbildende elektrische GeräteSicherheitsparameter: Uo = 10,5 V, Io = 22 mA, Po = 56 mW an den Klemmen 7-8, 9-10. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °CMontage: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf Custom Term. PlatineGewicht: ca. 110 gAnschluss: über polarisierte steckbare Trennschraubklemmen für Anschlüsse bis 2,5 mm² (13 AWG)Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm
