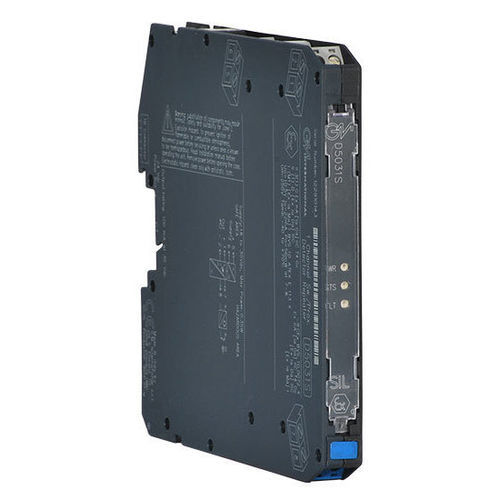

Strom-Repeater D5031S

Der Switch/Proximity Detector Repeater D5031 ist ein Modul, das sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 3-Stufe erfordern. Das Gerät kann für Schalter oder Näherungsdetektoren konfiguriert werden, die sich im explosionsgefährdeten Bereich befinden, und wiederholt den Eingangszustand an einen Open-Collector-Transistor im sicheren Bereich. Die wählbare Fehlererkennungsschaltung ist für Näherungsschalter oder Schalter mit Endwiderständen verfügbar. Bei der zweikanaligen Ausführung kann der zweite Ausgang so konfiguriert werden, dass er den zweiten Eingang wiederholt, den ersten Eingang dupliziert oder den ersten Eingangsfehler meldet. Bei Bedarf kann der Ausgang auch invertiert werden.SIL 3 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 2HochfrequenztransistorausgangFeldunterbrechungs- und KurzschlusserkennungFeldprogrammierbarkeit über DIP-SchalterDrei-Port-Isolierung, Eingang/Ausgang/VersorgungTechnische DatenVersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicher.Stromaufnahme12 mA @ 24 Vdc bei Kurzschluss am Eingang und geschlossenem Transistor, typisch.Verlustleistung0,30 W @ 24 Vdc bei Kurzschluss am Eingang und geschlossenem Transistor, typisch.EingangEingangsschaltstrompegelEIN ≥ 2,1 mA, AUS ≤ 1,2 mA.Fehlerstrompegeloffener Fehler ≤ 0,2 mA, kurzer Fehler ≥ 6,8 mAEingangsäquivalentquelle8 V 1 kΩ typisch (8 V ohne Last, 8 mA kurz).AusgangstypSpannungsfreier SPST optogekoppelter Open-Collector-Transistor.Open-Collector/Drain-Nennleistung100 mA @ 35 Vdc (≤ 1,5 V Spannungsabfall).Leckstrom≤ 50 μA @ 35 Vdc.Ansprechzeit≤ 100 μs.Frequenzgang5 kHz maximal.IsolationPrüfspannungI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/ I.S In 500 V; Out/Supply 500 V; Out /Out 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und nicht funkende elektrische Ausrüstung.SicherheitsparameterUo = 10,5 V, Io = 22 mA, Po = 56 mW an Klemmen 7-8, 9-10. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.MountingTypeDIN-Rail 35 mm, mit oder ohne Power Bus oder auf Custom Term. Board.Gewichtca. 110 g.Anschlussdurch polarisierte steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Hauptmerkmale / Technische DatenKanäle: 1Status: AKTIVProduktlebenszyklus-Richtlinie: EN
