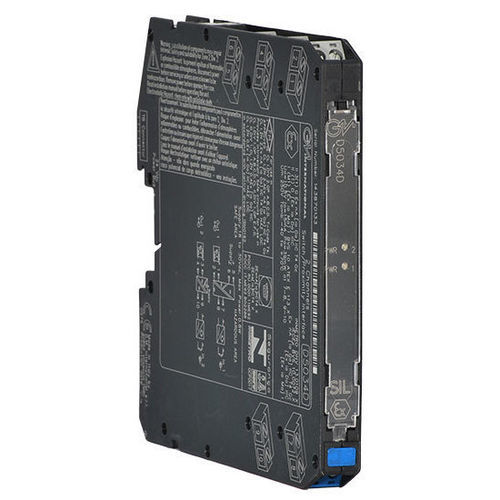

Strom-Repeater D5034D

Der Schalter/Näherungssensor-Repeater D5034D ist ein Modul, das für Anwendungen geeignet ist, die SIL 3 in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Die Einheit kann an Schalter oder Näherungssensoren in Gefahrenbereichen angeschlossen werden und wiederholt den Eingangsstrom zum Ausgang im sicheren Bereich. DCS/PLC-Digitaleingangskarten, die mit NAMUR-Geräten kompatibel sind, können den Status/Fehler von Näherungssensoren oder Schaltern erkennen, die mit Endwiderständen ausgestattet sind, im transparenten Modus über das Modul. - SIL 3/SC 3 - Eingang aus Zone 0/Div. 1 - Installation in Zone 2/Div. 2 - 2 vollständig unabhängige Kanäle - Spiegelung von Feldfehlern zu PLC NAMUR DI - Hohe Genauigkeit - Dreifachtrennung, Eingang/Ausgang/Stromversorgung - Hohe Dichte, zwei Kanäle pro Einheit Technische Spezifikationen: Stromversorgung - Spannung: 24 Vdc nom (18 bis 30 Vdc), Verpolungsschutz. - Stromverbrauch: 30 mA bei 24 Vdc mit kurzgeschlossenem Eingang, typisch. - Leistungsaufnahme: 0.72 W bei 24 Vdc mit kurzgeschlossenem Eingang, typisch. Eingang - Strombereich: ≥ 0.1 mA bis ≤ 8.0 mA. - Äquivalente Eingangsquelle: 8 V 1 kΩ typisch (8 V ohne Last, 8 mA kurzgeschlossen). Ausgang - Typ: 0.1 bis 8.0 mA im Sink-Modus, V max. 30 V, strombegrenzt ≈ 8 mA, wiederholt den Eingangspegel. - Ansprechzeit: 1 ms (0 bis 100 % Schrittänderung). - Leistungsaufnahme: 0.4 W bei 24 Vdc mit kurzgeschlossenem Eingang, typisch. Leistung - Referenzbedingungen: 24 V Versorgung, 23 ± 1 °C Umgebungstemperatur. - Kalibrierungsgenauigkeit: ≤ ± 0.25 % FSR. - Linearitätsgenauigkeit: ≤ ± 0.25 % FSR. - Temperatureinfluss: ≤ ± 0.03 % FSR bei Null/Spanne für eine Änderung von 1 °C. Isolation - Prüfspannung: IS Eingang/Ausgang 2.5 kV; IS Eingang/Stromversorgung 2.5 kV; IS Eingang/IS Eingang 500 V; Ausgang/Stromversorgung 500 V; Ausgang/Ausgang 500 V. Umweltbedingungen - Betriebstemperatur: Temperaturgrenzen –40 bis +70 °C. - Lagertemperatur: Temperaturgrenzen –45 bis +80 °C. Sicherheitsbeschreibung - Ausrüstung: Zugehörige Geräte und funkenfreie elektrische Ausrüstung. - Sicherheitsparameter: Uo = 10.5 V, Io = 15 mA, Po = 39 mW an den Klemmen 7-8, 9-10. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C. Montage - Typ: DIN-Schiene 35 mm, mit oder ohne Stromschiene oder auf kundenspezifischem Terminalblock. - Gewicht: ca. 140 g. - Verbindung: über polarisierte steckbare Schraubklemmenblöcke für Anschlüsse bis zu 2.5 mm² (13 AWG). - Abmessungen: Breite 12.5 mm, Tiefe 123 mm, Höhe 120 mm. - Status: AKTIV - Kanäle: 2
