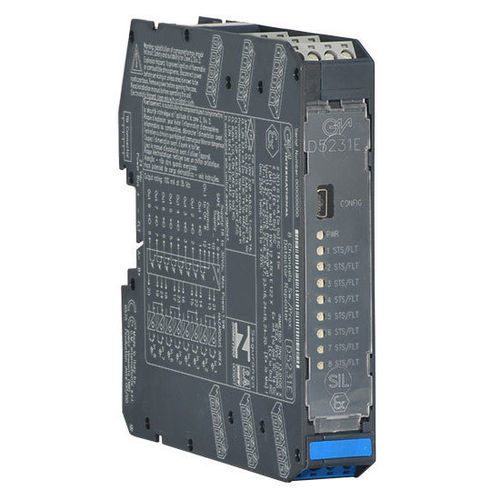

RS-485-Repeater D5231E

SchnittstellenStrom

Der Schalter/Näherungssensor-Repeater D5231E ist ein Modul, das für Anwendungen geeignet ist, die ein SIL 2-Niveau in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Die Einheit kann für Schalter oder Näherungssensoren konfiguriert werden, die sich in Gefahrenbereichen befinden, und wiederholt den Eingabestatus an einen Halbleiterrelais-Kontakt im sicheren Bereich. Der wählbare Fehlererkennungsschaltkreis ist für Näherungssensoren oder Schalter mit Endwiderständen verfügbar. Das Modul ist vollständig konfigurierbar, um Eingabe-/Ausgabemultiplexing, Duplizierung, Inversion und logische Eingabeverarbeitung (UND, ODER) zu erreichen. Jeder Ausgang kann auch so konfiguriert werden, dass er den kumulativen Fehler eines beliebigen Eingabe-Teilsets meldet. Konfigurations- und Diagnoseparameter sind programmierbar und können auch über Modbus überwacht/eingestellt werden. - SIL 2 / SC 3 - Eingang aus Zone 0/Div. 1 - Installation in Zone 2/Div. 2 - Erkennung von offenen und Kurzschlüssen - Eingabemultiplexing/Duplizierung/Inversion/Operationen verfügbar - Modbus RTU RS-485 zur Überwachung und Konfiguration - Vollständig programmierbare Betriebsparameter - Dreifach-Isolation, Eingang/Ausgang/Stromversorgung - Hohe Dichte, acht Kanäle pro Einheit Technische Spezifikationen: - Versorgung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher. Stromverbrauch: 84 mA @ 24 Vdc mit kurzgeschlossenem Eingang und geschlossenem Ausgang, typisch. Leistungsaufnahme: 2.1 W @ 24 Vdc mit kurzgeschlossenem Eingang und geschlossenem Ausgang, typisch. - Eingang: NAMUR-Standard gemäß IEC 60947-5-6. Eingabeschaltstrompegel: EIN ≥ 2.1 mA, AUS ≤ 1.2 mA. Offener Fehler: Strom ≤ 0.05 mA. Kurzschlussfehler: Widerstand ≤ 100 Ω. Kein Fehler: Strom ≥ 0.35 mA und Widerstand ≥ 360 Ω. Eingangsäquivalente Quelle: 8 V 1 kΩ typisch (8 V ohne Last, 8 mA Kurzschluss). - Ausgang: Spannungsfreier SPST-Optokoppler-Transistor (Halbleiterrelais, Foto-MOS). Offener Kollektor/Drain-Bewertung: 100 mA @ 35 V (≤ 1.0 V Spannungsabfall). Leckstrom: ≤ 10 µA @ 35 V. Ansprechzeit: 2 ms. Frequenzgang: 500 Hz maximal. - Modbus-Schnittstelle: Modbus RTU RS-485 bis zu 115.2 kbps zur Überwachung/Konfiguration/Steuerung. - Isolation: Prüftspannung: I.S. Eingang/Ausgang 1.5 kV; I.S. Eingang/Stromversorgung 1.5 kV; Ausgang/Stromversorgung 500 V. - Umweltbedingungen: Betriebstemperatur: –40 bis +70 °C. Lagertemperatur: –45 bis +80 °C. - Sicherheitsbeschreibung: Geräte: Zugehörige Geräte und funkenfreie elektrische Geräte. Sicherheitsparameter: Uo = 11.2 V, Io = 12 mA, Po = 34 mW an den Klemmen 21-13, 21-14, 22-15, 22-16, 23-17, 23-18, 24-19, 24-20. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C. - Montage: DIN-Schiene 35 mm, mit oder ohne Stromschiene oder auf kundenspezifischem Terminalblock. Gewicht: ca. 175 g. Anschluss: über polarisierte steckbare Schraubklemmenblöcke für Leitungen bis zu 2.5 mm² (13 AWG). Abmessungen: Breite 22.5 mm, Tiefe 123 mm, Höhe 120 mm. - Kanäle: 8 - Status: AKTIV
