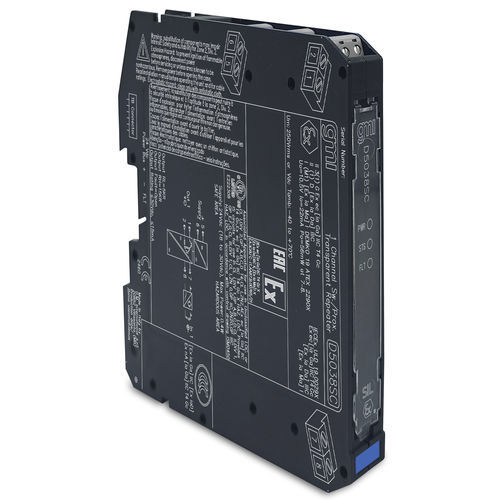

Repeater für DIN-Schiene D5038DA

universellATEX24VDC

Der Schalter/Näherungssensor-Repeater D5038 ist ein Modul, das für Anwendungen geeignet ist, die SIL 3 in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Die Einheit kann für Schalter oder Näherungssensoren in Gefahrenbereichen konfiguriert werden und wiederholt den Eingabestatus an den Ausgang im sicheren Bereich. Der Ausgangsport kann zwei verschiedene Impedanzwerte (RL oder RH) annehmen oder vollständig geöffnet sein. Der Modulausgang wiederholt den Eingabestatus gemäß der folgenden Zuordnung: niedriger Eingabestatus -> RL, hoher Eingabestatus -> RH. Alternativ kann der Ausgang so konfiguriert werden, dass er den Eingabestatus invertiert. In beiden Fällen öffnet sich der Ausgang, wenn ein Fehler (offener oder Kurzschluss) am entsprechenden Eingang auftritt. - SIL3 / SC3 - Eingang aus Zone 0/Div. 1 - Installation in Zone 2/Div. 2 - Lokale Drahtbruch- und Kurzschlusserkennung - Universelle Feldfehler-Spiegelung zu PLC DI - Transparenz in der Leitungsüberwachung - Lokal programmierbar über DIP-Schalter - 3-Wege-Trennung, Eingang/Ausgang/Stromversorgung - Hohe Dichte, zwei Kanäle pro Einheit Technische Spezifikationen: - Stromversorgung: 24 VDC nominal (18 bis 30 VDC), Verpolungsschutz. - Stromverbrauch: 30 mA (D5038D), 25 mA (D5038X), 15 mA (D5038S) bei 24 VDC, typisch. - Leistungsaufnahme: 1.0 W (D5038D), 1.0 W (D5038X), 0.4 W (D5038S) bei 24 VDC, typisch. - Eingang: EIN ≥ 2.1 mA, AUS ≤ 1.2 mA. - Offener Schaltungsfehler: Strom ≤ 0.05 mA. - Kurzschlussfehler: Widerstand ≤ 100 Ω. - Kein Fehler: Strom ≥ 0.35 mA und Widerstand ≥ 360 Ω. - Eingangsäquivalente Quelle: 8 V 1 kΩ typisch (8 V ohne Last, 8 mA Kurzschluss). - Ausgang: Spannungsfreie SPST-Halbleiterrelais, mit Widerständen in Serie (RL) und parallel (RH-RL), ± 5% Toleranz. - Fehlerimpedanz: > 1 MΩ. - Max. Spannung: 30 VDC. - Max. Strom: 15 mA. - Ansprechzeit: 500 µs. - Frequenzgang: 1 kHz max. - Isolationswerte: Eigensicherer Eingang/Ausgang 1.5 kV; Eigensicherer Eingang/Stromversorgung 1.5 kV; IS In/IS In 500 V; Ausgang/Stromversorgung 500 V; Ausgang/Ausgang 500 V. - Betriebstemperatur: –40 bis +70 °C. - Lagertemperatur: –45 bis +80 °C. - Sicherheitsbeschreibung: Zugehörige Geräte und funkenfreie elektrische Geräte. - Sicherheitsparameter: Uo = 10.5 V, Io = 22 mA, Po = 56 mW an den Klemmen 7-8, 9-10. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C. - Montage: 35 mm DIN-Schiene, mit oder ohne Stromschiene oder auf kundenspezifischen Klemmenleisten. - Gewicht: Ca. 135 g (D5038D und D5038X), 120 g (D5038S). - Anschlüsse: Mit polarisierten Steckklemmen für Drähte bis zu 2.5 mm² (13 AWG). - Abmessungen: Breite 12.5 mm, Tiefe 123 mm, Höhe 120 mm.
