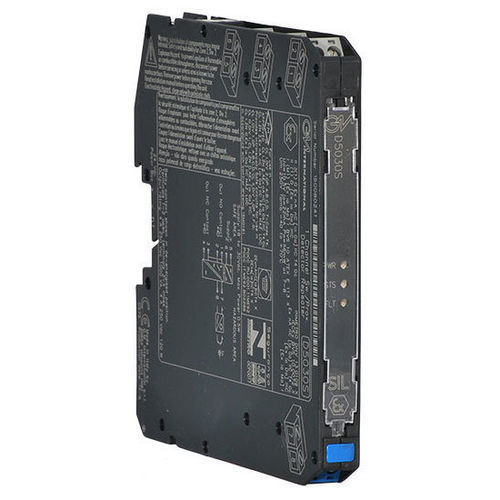

Strom-Repeater D5030S

ATEXfür DIN-Schiene

I.S. SIL3 Switch/Proximity Relay-Out RepeaterDer Switch/Proximity Detector Repeater D5030 ist ein Modul, das sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die Stufe SIL 3 erfordern. Das Gerät kann für Schalter oder Näherungsdetektoren konfiguriert werden, die sich in einem explosionsgefährdeten Bereich befinden, und wiederholt den Eingangszustand an einen Relaiskontakt im sicheren Bereich. Die wählbare Fehlererkennungsschaltung ist für Näherungsschalter oder Schalter mit Endwiderständen verfügbar. Bei der zweikanaligen Ausführung kann der zweite Ausgang so konfiguriert werden, dass er den zweiten Eingang wiederholt, den ersten Eingang dupliziert oder den Fehler des ersten Eingangs meldet. Bei Bedarf kann der Ausgang auch invertiert werden.SIL 3 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 22 völlig unabhängige KanäleRelaisausgang mit hoher Spannung/StromstärkeFeldunterbrechungs- und KurzschlusserkennungFeldprogrammierbarkeit über DIP-SchalterDrei-Port-Isolierung, Eingang/Ausgang/VersorgungTechnische Daten:Versorgung: Spannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher. Stromaufnahme: 18 mA @ 24 Vdc mit Kurzschluss-Eingang und erregtem Relais, typisch. Verlustleistung: 0.45 W @ 24 Vdc bei Kurzschluss am Eingang und angezogenem Relais, typisch.Eingang: Eingangsschaltstrompegel: EIN ≥ 2,1 mA, AUS ≤ 1,2 mA. Fehlerstrompegel: offener Fehler ≤ 0,2 mA, kurzer Fehler ≥ 6,8 mA. Eingangsäquivalenzquelle: 8 V 1 kΩ typisch (8 V ohne Last, 8 mA kurz).Ausgang: Typ: Spannungsfreier SPDT-Relaiskontakt. Kontaktmaterial: Ag-Legierung (Cd-frei), vergoldet. Schaltleistung: 4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (ohmsche Last). Mindestschaltstrom der Kontakte: 1 mA. DC- und AC-Lastschaltvermögen: siehe Betriebsanleitung. Mechanische / elektrische Lebensdauer: 5 * 10⁶ / 3 * 10⁴ Betrieb, typisch. Betätigungs-/Lösezeit: 8 / 4 ms, typisch. Frequenzgang: 10 Hz maximal.Isolierung: Prüfspannung: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/ I.S In 500 V; Out/Supply 2,5 kV; Out/Out 2,5 kV.Umweltbedingungen: Betriebstemperatur: -40 bis +70 °C. Lagertemperatur: -45 bis +80 °C.Sicherheitsbeschreibung: Ausrüstung: Zugehörige Geräte und nicht funkenbildende elektrische Geräte. Sicherheitsparameter: Uo = 10,5 V, Io = 22 mA, Po = 56 mW an den Klemmen 7-8, 9-10. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage: Typ: DIN-Schiene 35 mm, mit oder ohne Power Bus. Gewicht: ca. 120 g. Anschluss: über polarisierbare, steckbare, trennbare Schraubklemmen für Anschlüsse bis zu 2,5 mm² (13 AWG). Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Zertifizierungen: ATEX, IECEx, UL, FM, DNV, TUV, NEPSI, PESO, CML, SGS, CCVE, KR, und weitere für internationale Konformität.
