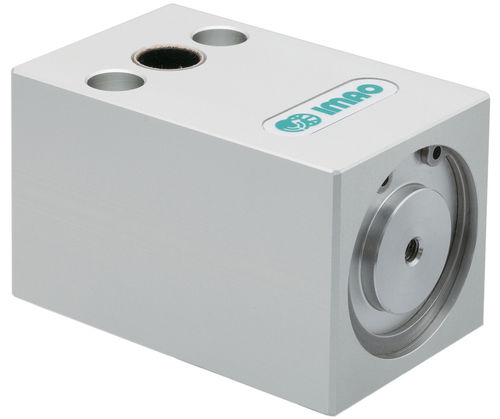

Pneumatisch gesteuerte Spanneinheit PSLC-M

pneumatischFederdruckWelle

Overview
Die pneumatischen Wellenklemmen PSLC-M ermöglichen das schnelle und sichere Fixieren von verschiebbaren Wellen und Spindeln nach Positionsanpassung. Beim Entweichen der Luft erfolgt das Klemmen durch Federkraft, beim Zuleiten der Luft das Lösen pneumatisch; so bleibt die Klemmkraft trotz möglicher Leckage erhalten. PSLC-M-S-Versionen bieten die Möglichkeit zur Befestigung von Sensoren zur Überwachung des Klemmzustands. Gehäuse und Abdeckung aus eloxiertem Aluminium 5052A; Klemmwelle aus Stahl 1045 mit chemischer Nickelschicht.

Product types

• PSLC — Pneumatische Wellenklemme, Gehäuse aus Aluminium
• PSLC-M-S — Variante mit Sensorhalter für PSLC (Sensor separat lieferbar)

Parts / Variants (specifications)

• PSLC10-3M | Typ A | D: 10 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 50 mm | H1: 41 mm | M: M6 | Betriebs-Luftdruck: 43–100 Lbs | Haltemoment: 4.5 Lbs | Gleitlast: 180 Lbs | Geeignete Wellen-Ø: 10 mm
• PSLC10-3M-S | Typ B | D: 10 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 80 mm | H1: 41 mm | M: M6 | Betriebs-Luftdruck: 43–100 Lbs | Haltemoment: 4.5 Lbs | Gleitlast: 180 Lbs | Geeignete Wellen-Ø: 10 mm
• PSLC12-3M | Typ A | D: 12 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 50 mm | H1: 41 mm | M: M6 | Betriebs-Luftdruck: 43–100 Lbs | Haltemoment: 6.5 Lbs | Gleitlast: 180 Lbs | Geeignete Wellen-Ø: 12 mm
• PSLC12-3M-S | Typ B | D: 12 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 50 mm | H1: 41 mm | M: M6 | Betriebs-Luftdruck: 43–100 Lbs | Haltemoment: 6.5 Lbs | Gleitlast: 180 Lbs | Geeignete Wellen-Ø: 12 mm
• PSLC16-3M | Typ A | D: 16 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Betriebs-Luftdruck: 43–100 Lbs | Haltemoment: 15.5 Lbs | Gleitlast: 360 Lbs | Geeignete Wellen-Ø: 16 mm
• PSLC16-3M-S | Typ B | D: 16 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Betriebs-Luftdruck: 43–100 Lbs | Haltemoment: 15.5 Lbs | Gleitlast: 360 Lbs | Geeignete Wellen-Ø: 16 mm
• PSLC20-3M | Typ A | D: 20 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Betriebs-Luftdruck: 43–100 Lbs | Haltemoment: 17.0 Lbs | Gleitlast: 360 Lbs | Geeignete Wellen-Ø: 20 mm
• PSLC20-3M-S | Typ B | D: 20 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Betriebs-Luftdruck: 43–100 Lbs | Haltemoment: 17.0 Lbs | Gleitlast: 360 Lbs | Geeignete Wellen-Ø: 20 mm
• PSLC25-3M | Typ A | D: 25 mm | L: 130 mm | L1: 95 mm | W: 80 mm | W1: 56 mm | H: 80 mm | H1: 65 mm | M: M10 | Betriebs-Luftdruck: 43–100 Lbs | Haltemoment: 25.8 Lbs | Gleitlast: 500 Lbs | Geeignete Wellen-Ø: 25 mm
• PSLC25-3M-S | Typ B | D: 25 mm | L: 130 mm | L1: 95 mm | W: 80 mm | W1: 56 mm | H: 80 mm | H1: 65 mm | M: M10 | Betriebs-Luftdruck: 43–100 Lbs | Haltemoment: 25.8 Lbs | Gleitlast: 500 Lbs | Geeignete Wellen-Ø: 25 mm

Technical specifications

• Klemmmechanismus: Federspannungsklemmung bei Luftentzug; pneumatisches Lösen bei Luftzufuhr (verhindert Kraftverlust durch Leckagen).
• Sensor-Kompatibilität: PSLC-M-S unterstützt die Montage von Sensoren zur Erfassung des Klemmzustands; Halterungen verfügbar.
• Gehäuse- und Deckmaterial: eloxiertes Aluminium 5052A.
• Material und Oberfläche der Klemmwelle: Stahl 1045 mit chemischer Nickelbeschichtung.
• Verfügbare Nenndurchmesser: 10, 12, 16, 20, 25 mm (modellabhängig).
• Betriebs-Luftdruck (siehe Angaben): üblicherweise 43–100 Lbs (modellabhängig).
• Haltemoment (siehe Angaben): 4.5–25.8 Lbs je nach Modell.
• Gleitlastkapazität (siehe Angaben): 180–500 Lbs je nach Modell.
• Montagegewinde (M): M6, M8, M10 je nach Modell.
